N4160-空心筒冲压模具设计【含UG三维图】 下载积分：80　资料编号： N4160

作品包括:

Word版设计说明书1份

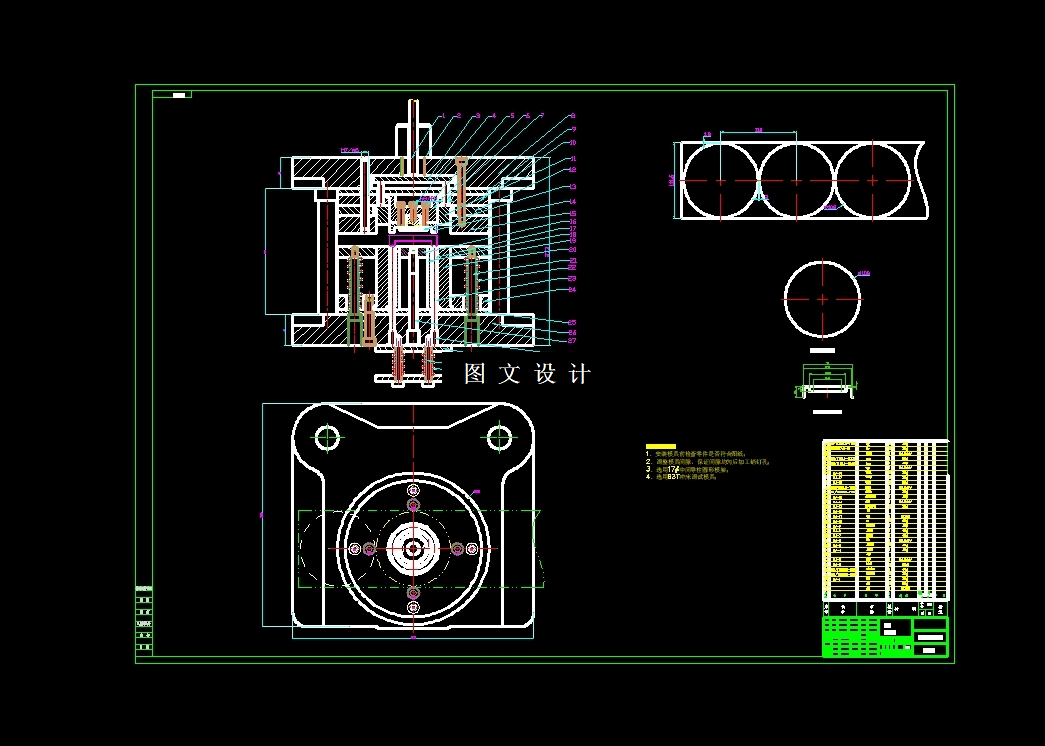

CAD版本图纸，共14张

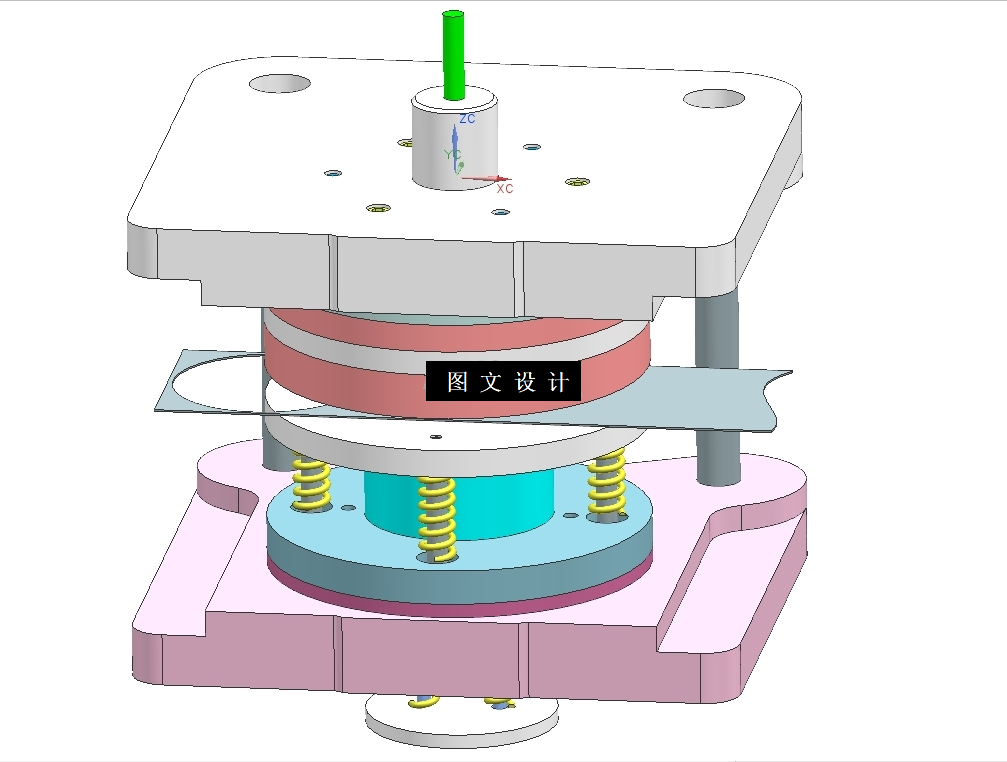

UG三维图一份

摘要

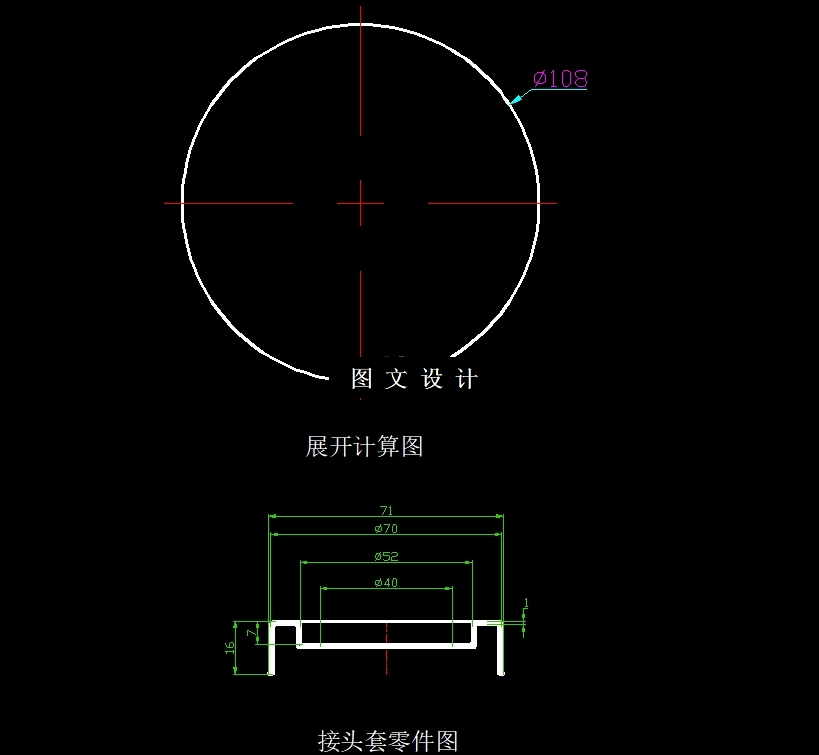

此设计为空心筒冲压模具设计（17148），选用的拉深材料为08钢（优质碳素结构钢），板厚1.0mm，提供三维（UG格式）+二维装配图1张及主要零件图13张+设计报告文档( 文档约1.5W字 40页)。本次设计是冲压模具设计，零件是有一个空心套体零件，冲压工艺是冲压模具的选择，获取相关信息和形状的各个方面的分析；冲压模具的设计是一个物理产品映射，冲压工艺是冲压模具的选择，获取相关信息和形状的各个方面的分析；除介绍了冲压件和他与之有关零件的方式与采取道理，还介绍了此产品的毛坯外形的多种计算方式，以及开垦了毛坯计算尺寸大小的方法，简单明了这个模子的校核方式，并在冲压模具设计中参考了一些参考书。
