N4161-储油缸注塑模具设计【含UG三维图】 下载积分：70　资料编号： N4161

作品包括:

Word版设计说明书1份

CAD版本图纸，共14张

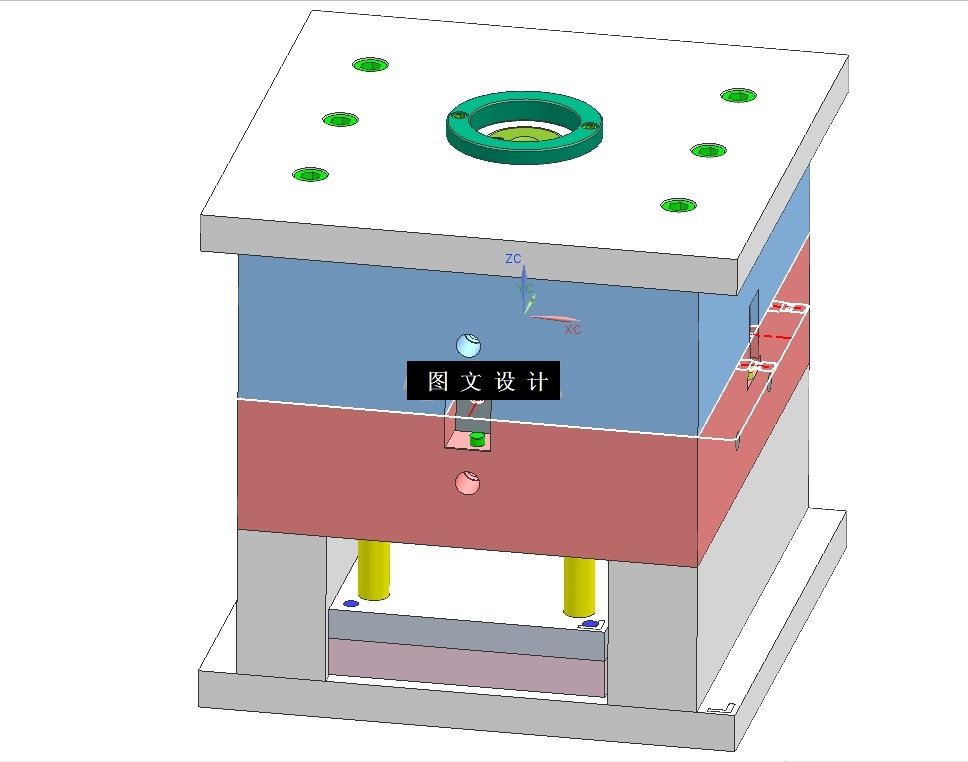

UG三维图一份

摘要

此设计为储油缸注塑模具设计（17146），采用一模一腔，直接浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图13张+设计报告文档( 文档约1.5W字 46页)。通过查阅大量资料，选择了适的塑料材料，然后根据这个外壳的实际样子，进行了三维造。根据我们三维建模出来的塑件图，详细的分析了这个塑件的结构，并且进行了前模和后模成型系统分分模；设计斜向顶杆机构；以及各个系统的结构。采用了一模一腔配合直接浇口的浇口这种型腔布局的结构形式；在文档中第一节，主要论述了塑料模具的成长状态，详细的解释了零件模具的重要性与本次设计的意见选择塑件制件尺寸。确定模具布局并选择注塑机，开端确定了工艺前提、浇注系统和冷却系统，浇注系统和冷却系统的尺寸。设计本模具时候采取的方法大多数是使用CAD软件进行测绘，体会到了零件的分析，模具的设计布局，同时也为本模具说明书做了铺垫。
