N4170-电机下壳冲压模具设计【含UG三维图】 下载积分：100　资料编号： N4170

作品包括:

Word版设计说明书1份

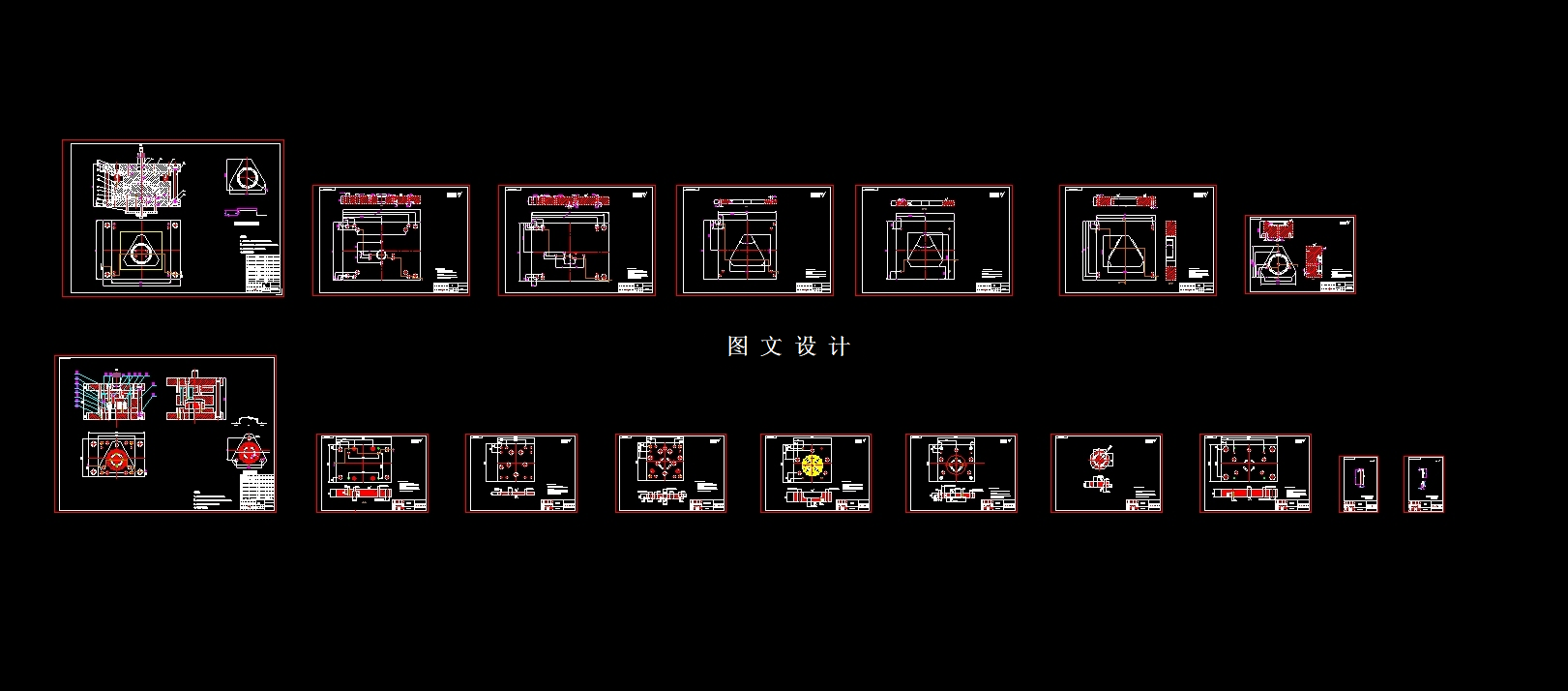

CAD版本图纸，共17张

UG三维图一份

摘要

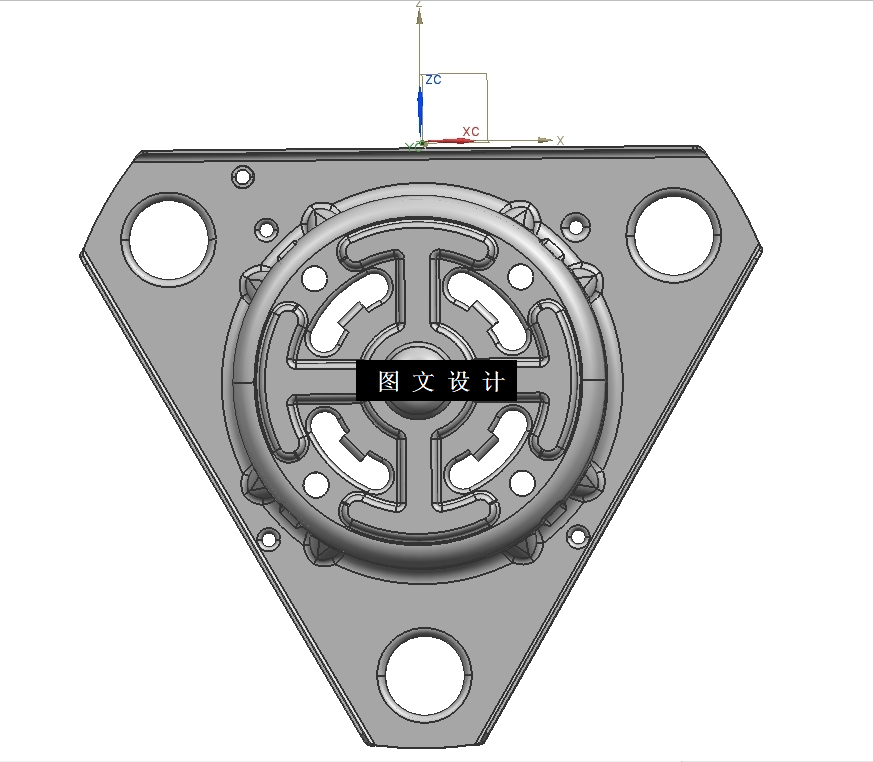

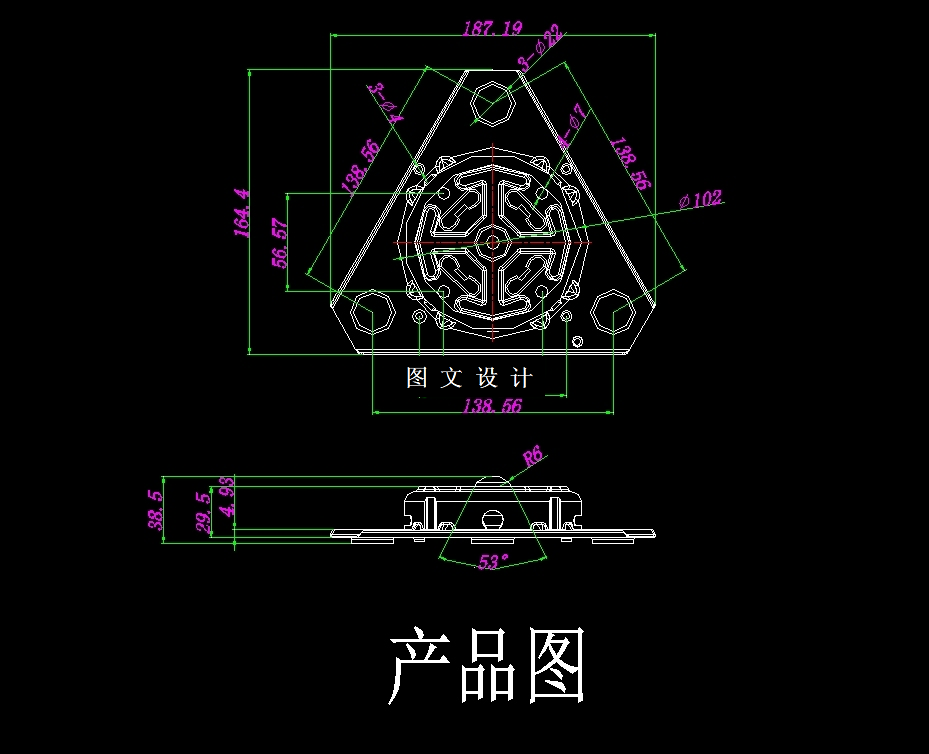

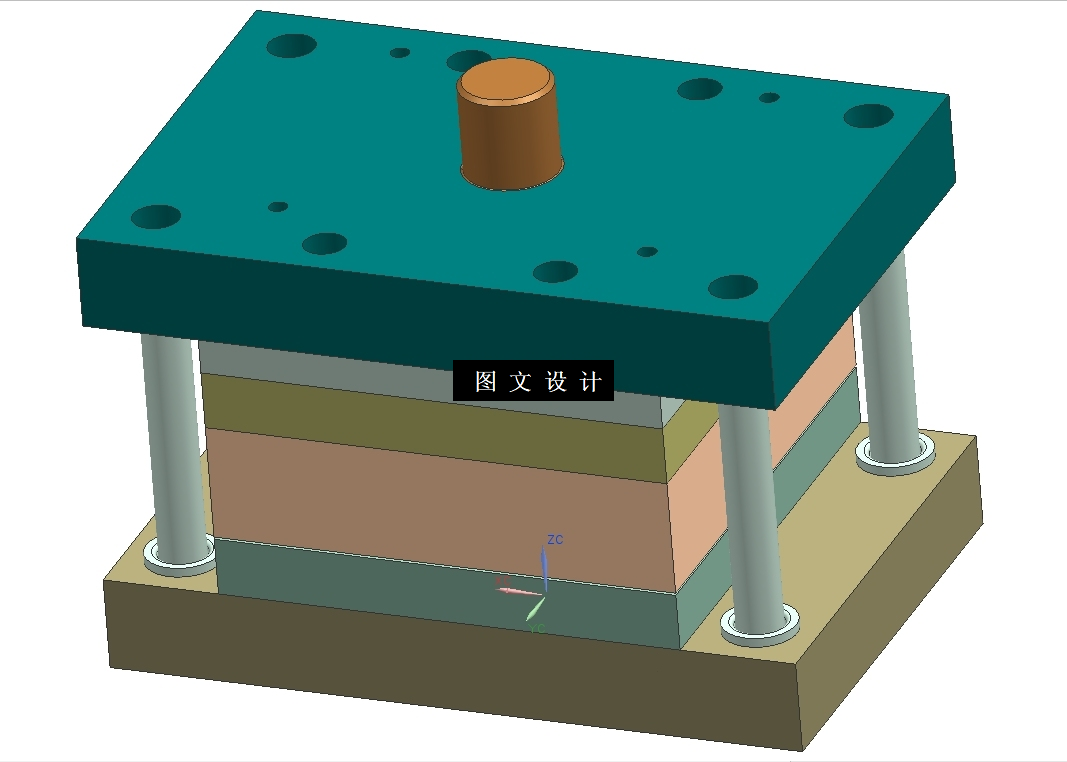

此设计为电机下壳冲压模具设计（17131），采用08F优质碳素结构钢，料厚1mm，提供三维（UG格式）+二维装配图2张及主要零件图16张+工艺卡+设计报告文档( 文档约1.5W字 41页)。本次设计中设计的是一个电机下壳细分工序的工程模，主要是设计拉深落料模及一幅冲孔模。通过对零件的仔细分析与思考，先设计多个方案，在进行分析与对比，最后确定最佳方案。再求出冲压力从而选择合适的冲压设备。接着又依靠凹模周界尺寸选择另外与之有关联的结构零件。经过计算分析出该模具的主要设计，并考虑模具的定位方法，以及卸料件的出件形式；工作的重心在于对于凸模、凹模以及其他重要零部件的设计；接下来选取模具的材料以及制定各个结构的加工方法；最后依靠装备原则，完成装备。
