N4172-马达壳注塑模具设计【含UG三维图】 下载积分：70　资料编号： N4172

作品包括:

Word版设计说明书1份

CAD版本图纸，共16张

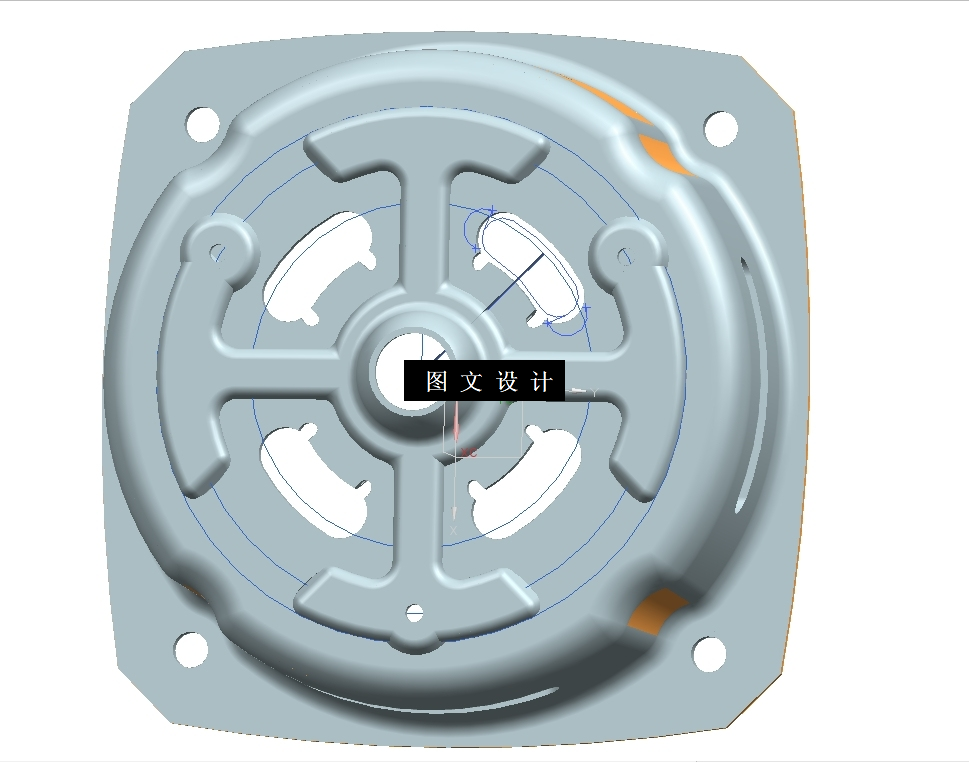

UG三维图一份

摘要

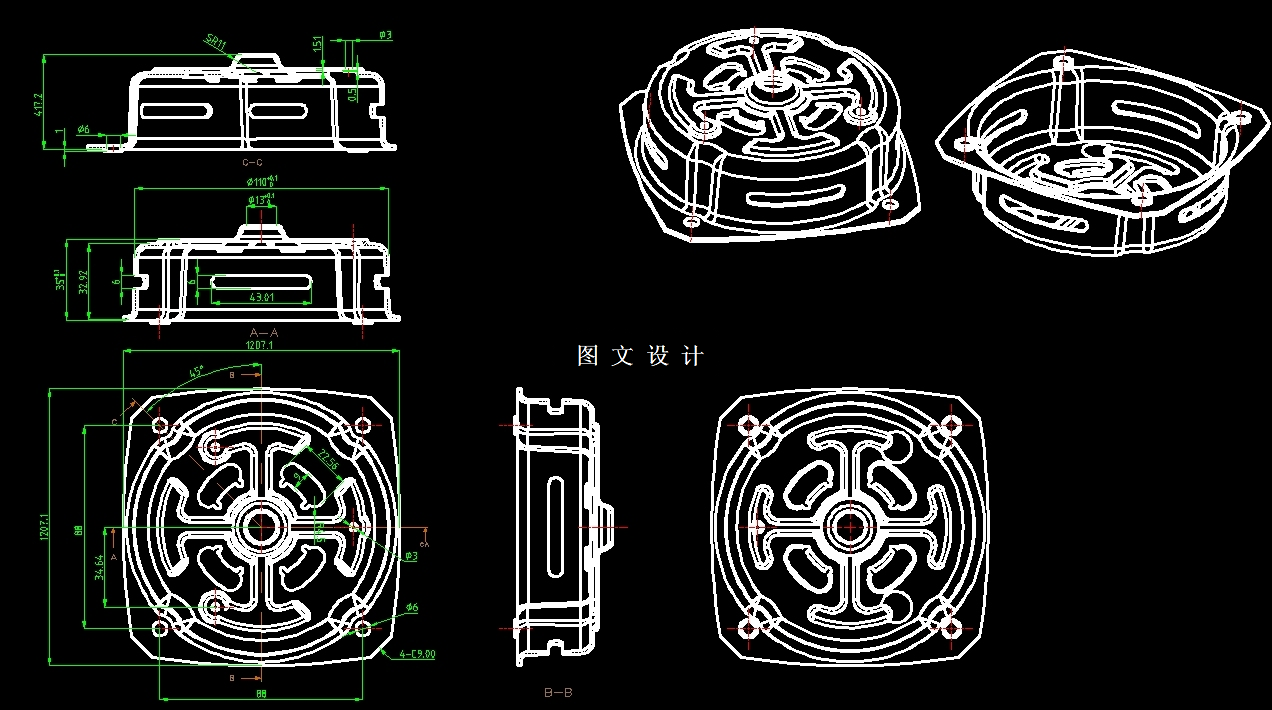

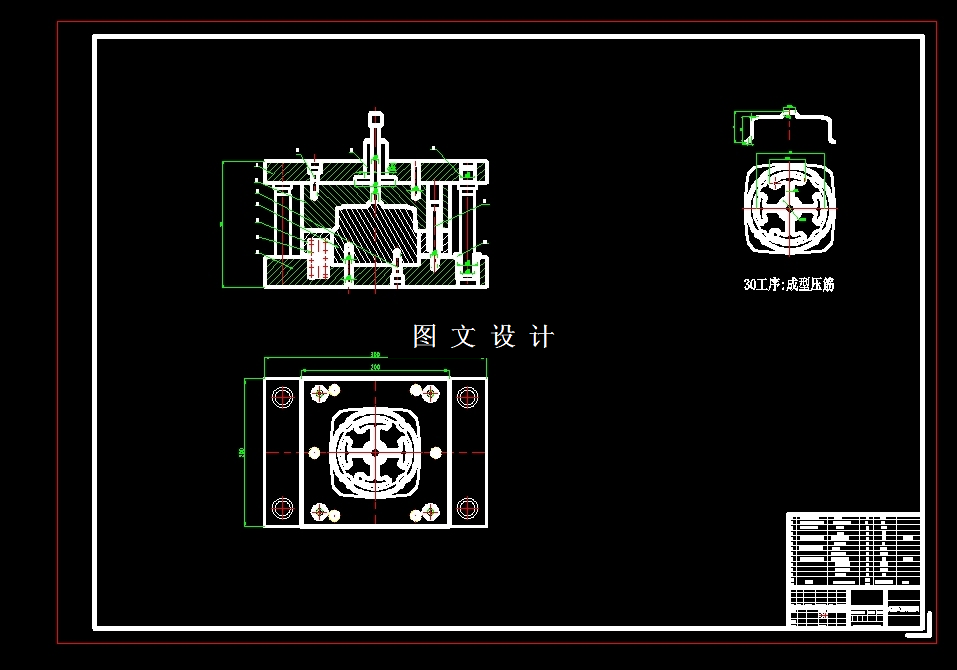

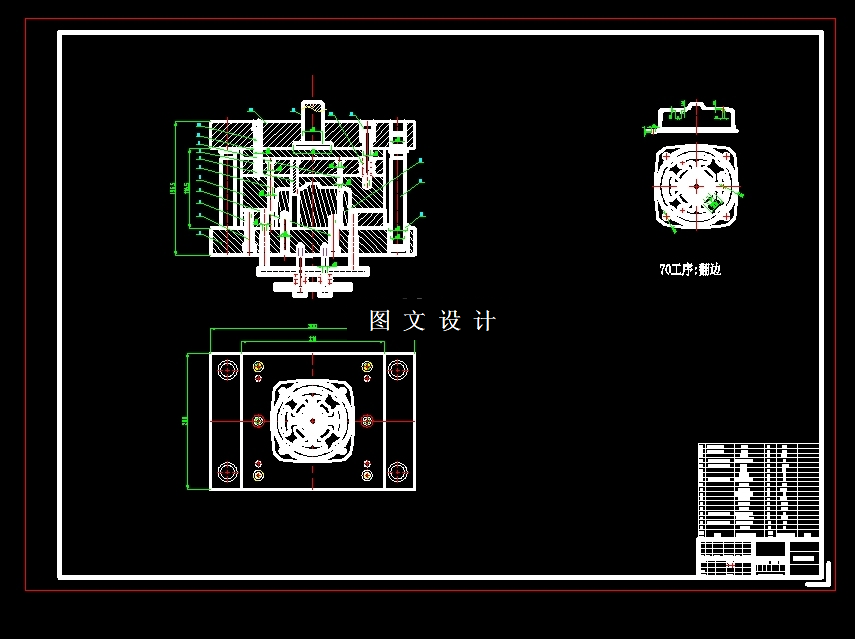

此设计为马达壳冲压模具设计（17129），采用材料为Q235钢，厚度为2mm，提供三维（UG格式）+二维装配图2张及主要零件图14张+工艺卡+设计报告文档( 文档约1.4W字 46页)。根据所给的零件图，分析冲压件的工艺性，根据其成分为Q235钢，厚度为1.5mm，实行大批量生产，精度要求不高，考虑经济效益、材料利用率、生产效率等多方面因素，采用多套工程模的工艺过程，确定排样方式，并计算出材料的利用率，进行必要的工艺力计算，确定冲压件压力中心，计算主要工作部分尺寸，根据计算结果确定压力机型号。设计出模具的总体结构，完成模具的装配图。
