N4183-开关联接片冷冲模设计 下载积分：50　资料编号： N4183

作品包括:

Word版设计说明书1份

CAD版本图纸，共7张

摘要

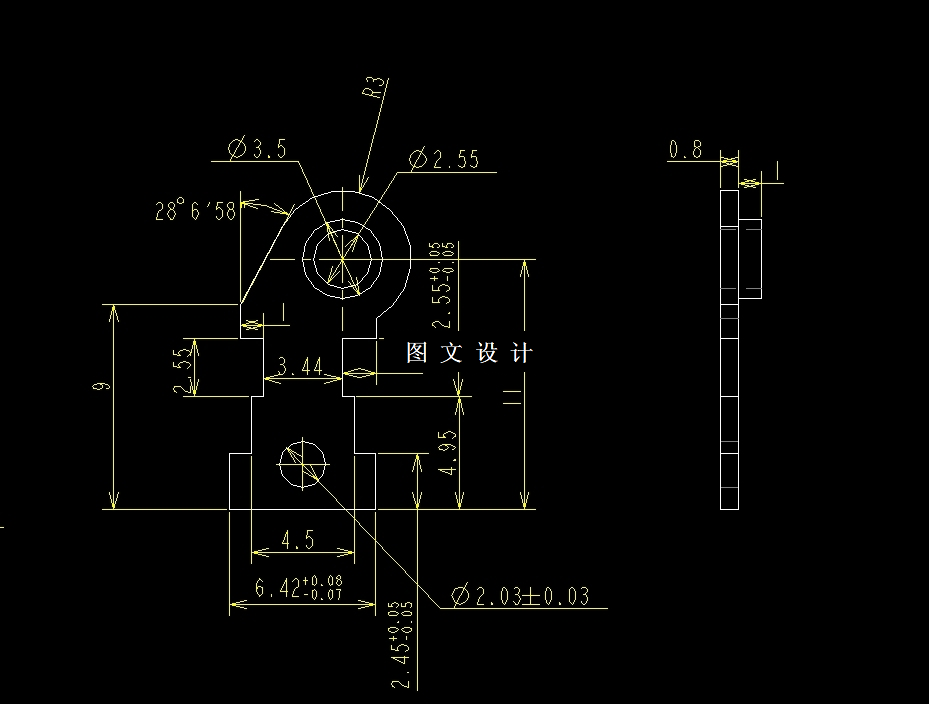

此设计为开关联接片冷冲模设计（17100-1），该产品材料为黄铜，其厚度为0.8mm，厚度偏差ES=0,EI=-0.15。提供二维装配图1张及主要零件图6张+工艺卡+设计报告文档( 文档约1.3W字 33页)。本次设计了一套级进模。经过查阅资料，首先对零件进行工艺的分析，经过工艺分析与对比，又采用了冲孔落料工序，通过顶件力、冲裁力、卸料力等计算，确定压力机的型号。再分析模具--冲压件加工的适用类型选择所需设计的模具。得出将要设计模具类型后，将模具的各工作零部件设计过程表达出来。在文档中第一部分，主要叙述了冲压模具的发展状况，详细的说明了冲压模具的重要性与本次设计的意义；接着是对冲压件的工艺分析，完成了工艺方案的方向与目的。
