N4190-茶饮杯螺旋底盖注塑模具设计【含UG三维图】 下载积分：100　资料编号： N4190

作品包括:

Word版设计说明书1份

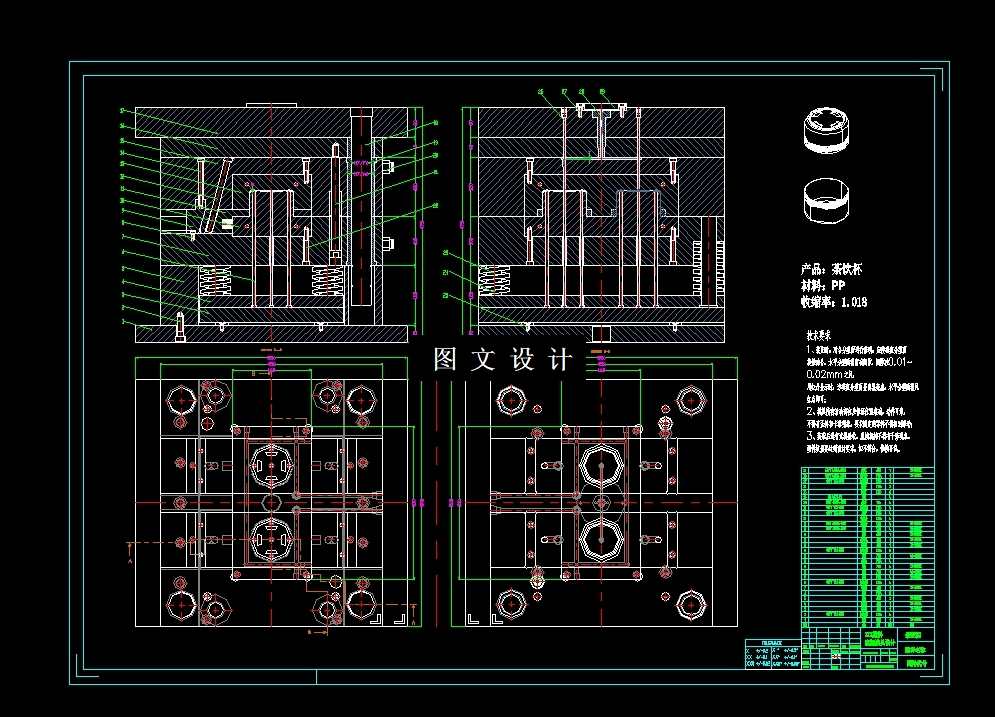

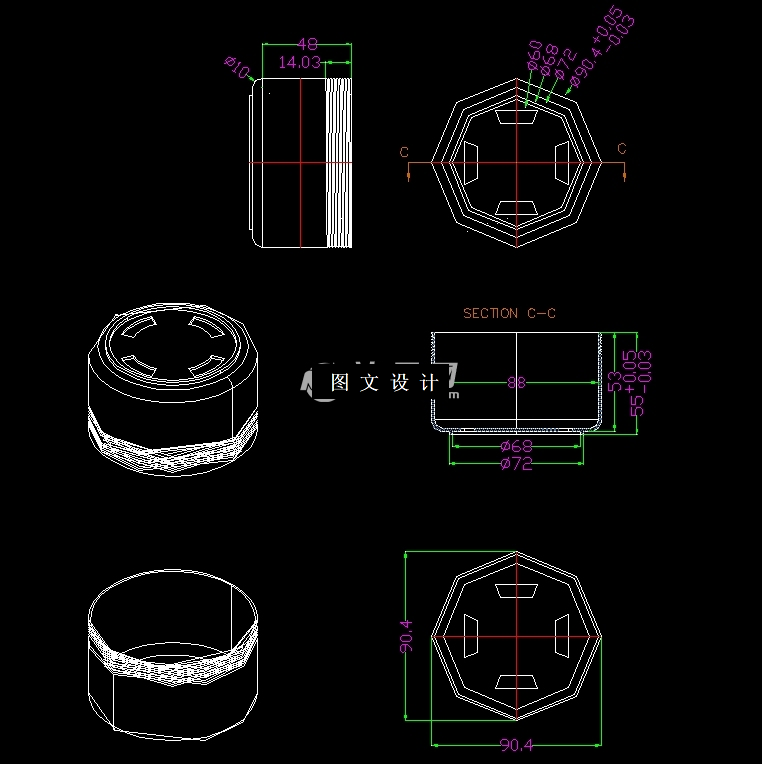

CAD版本图纸，共13张

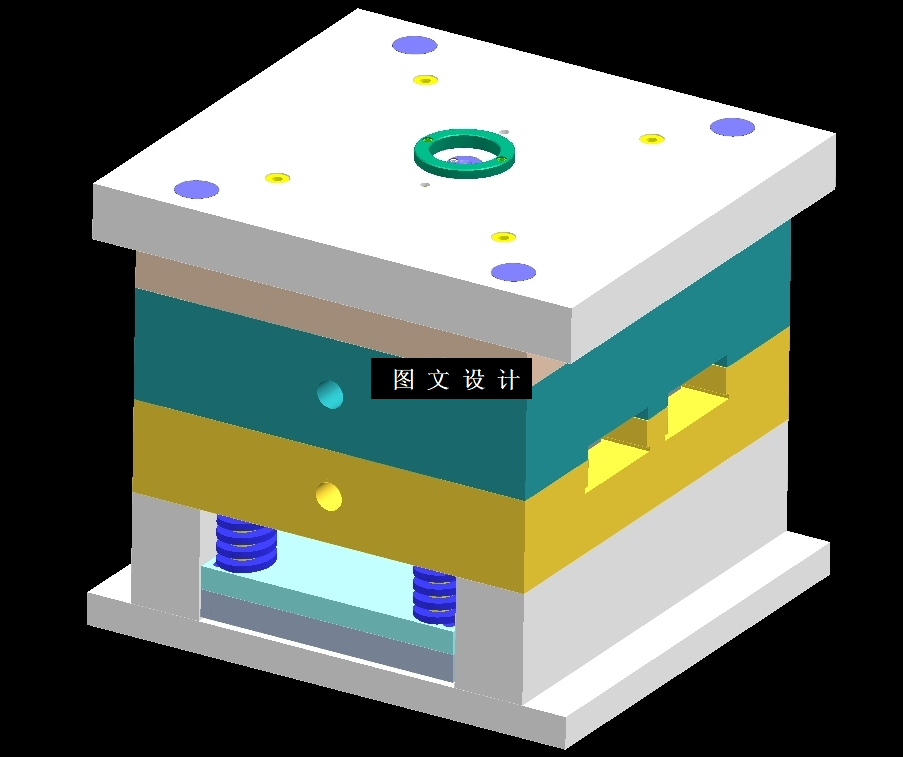

UG三维图一份

摘要

此设计为茶饮杯螺旋底盖注塑模具设计及型腔加工仿真（17070），采用一模二腔，点浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图12张+编程仿真+设计报告文档( 文档约1.7W字 43页)。通过对塑件材料的成型工艺的正确分析，所以选择了较理想的注塑机及对有关注塑机参数进行了校核。然后是塑模中的分型面的选择。通过分析比较，选择了一种最佳方案。侧抽芯主要参数的确定，参照了斜导柱的计算方法，指出了侧抽芯机构的设计要点。对浇注系统的设计，确定了主流道，分流道，浇口及冷料穴等。然后是成型零件的设计及尺寸计算，我确定了型腔深度，型腔高度，型腔壁厚，型芯高度。然后是冷却系统的设计及计算，确定了是否需要冷却系统等，最后是对推出机构的设计，合模导向机构的设计以及对其它机构的设计等。
