N4194-空气开关跳扣冲压模具设计【含UG三维图】 下载积分：100　资料编号： N4194

作品包括:

Word版设计说明书1份

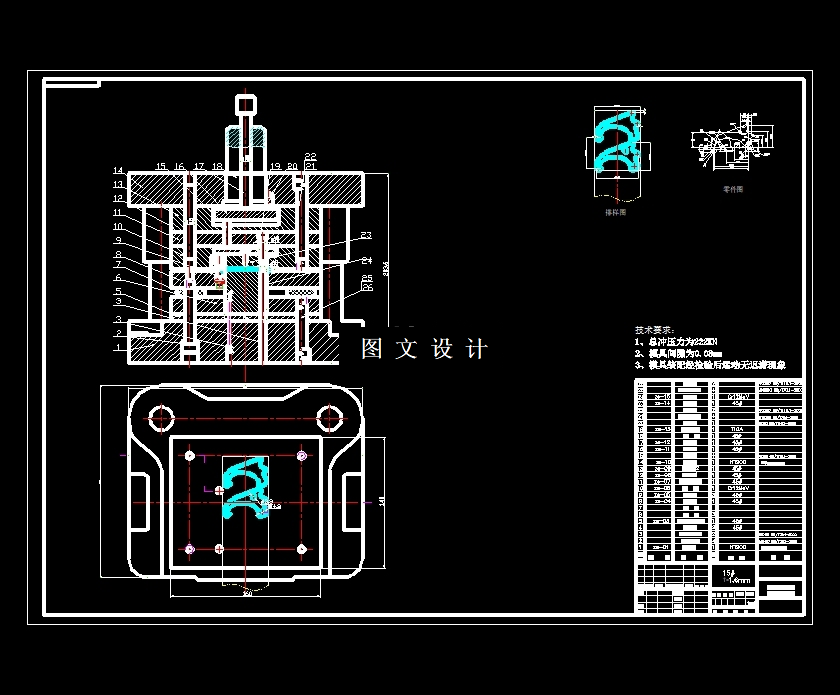

CAD版本图纸，共13张

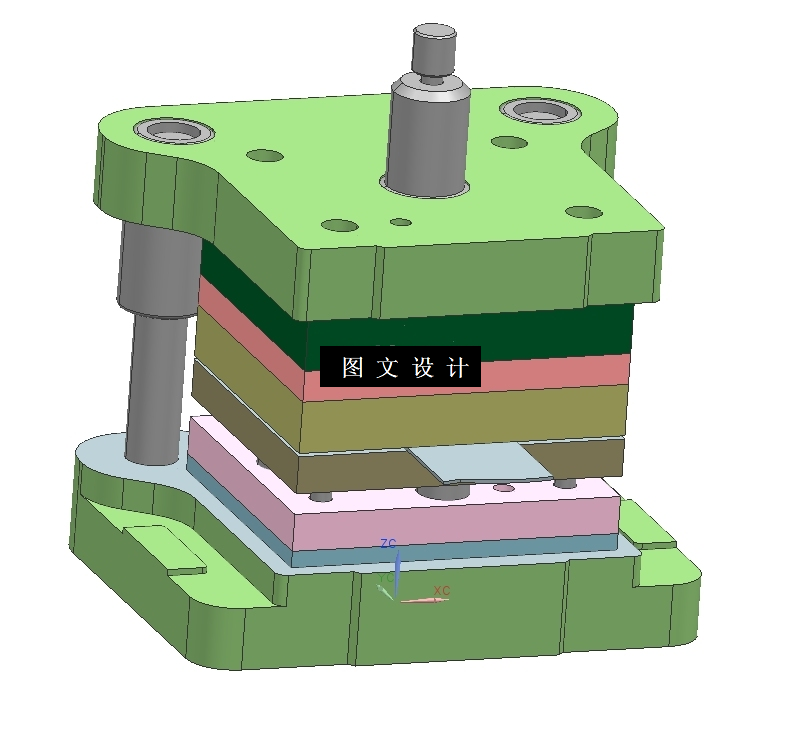

UG三维图一份

摘要

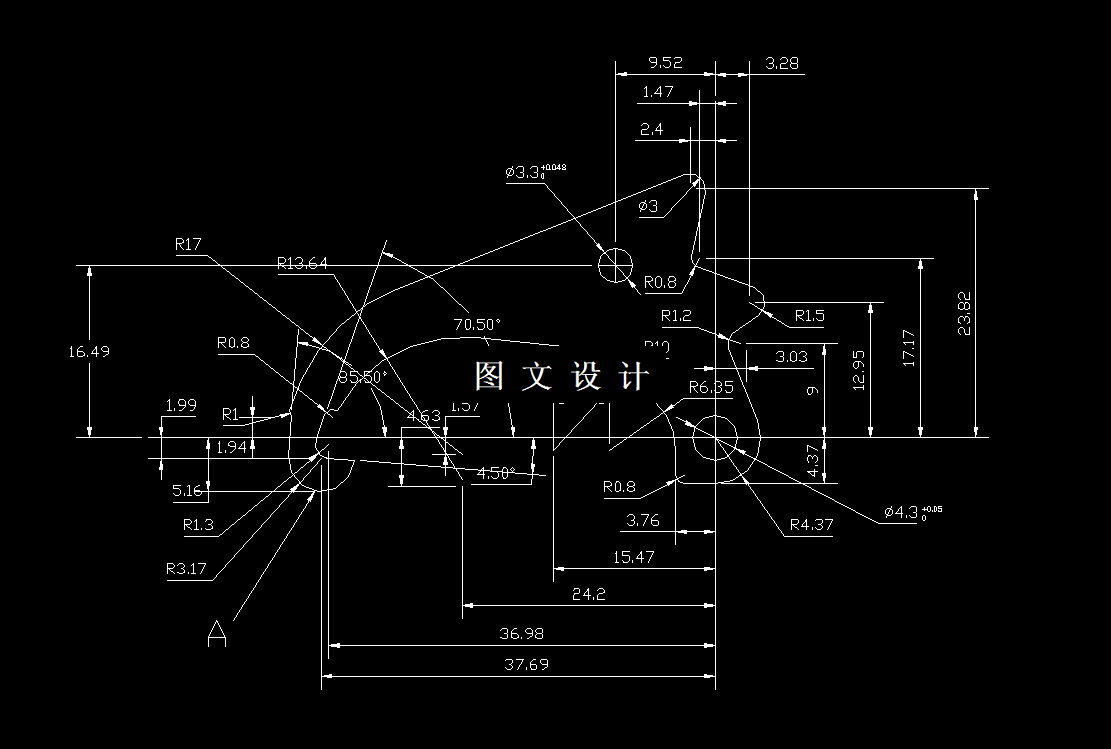

此设计为空气开关跳扣冲压模具设计（17052），采用材料：冷扎钢；厚度：15，提供三维（UG格式）+二维装配图1张及主要零件图12张+设计报告文档( 文档约1.2W字 38页)。本零件采用的是1.6mm的低碳钢板料带冲压而成,由图而知该图的零件外形尺寸不大且外形简单，要求的精度也不高。但两个小孔的要求比较高，需要比较好的精度。该零件有一个3.3MM圆形孔和一个4.3mm。。由于它孔的尺寸大于料厚所以不属于深孔冲裁，故没有必要对小孔模采取保护措施，所以对凸模不需要进行强度校核。从材料来说，该零件比较薄，便于成型，故该零件有利于冲压成型。本零件采用的是1.6mm的低碳钢板料带冲压而成,由图而知该图的零件外形尺寸不大且外形简单，要求的精度也不高。但两个小孔的要求比较高，需要比较好的精度。该零件有一个3.3MM圆形孔和一个4.3mm。。由于它孔的尺寸大于料厚所以不属于深孔冲裁，故没有必要对小孔模采取保护措施，所以对凸模不需要进行强度校核。从材料来说，该零件比较薄，便于成型，故该零件有利于冲压成型。
