N4198-连接器注塑模设计【含UG三维图】 下载积分：70　资料编号： N4198

作品包括:

Word版设计说明书1份

CAD版本图纸，共13张

UG三维图一份

摘要

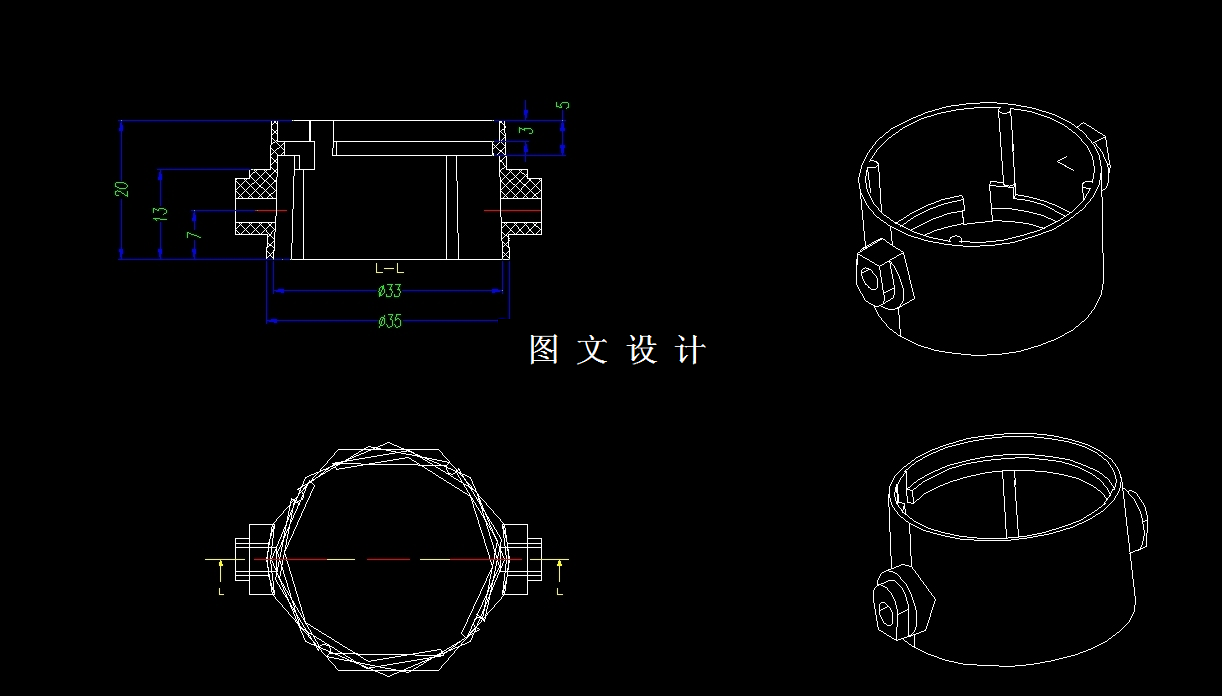

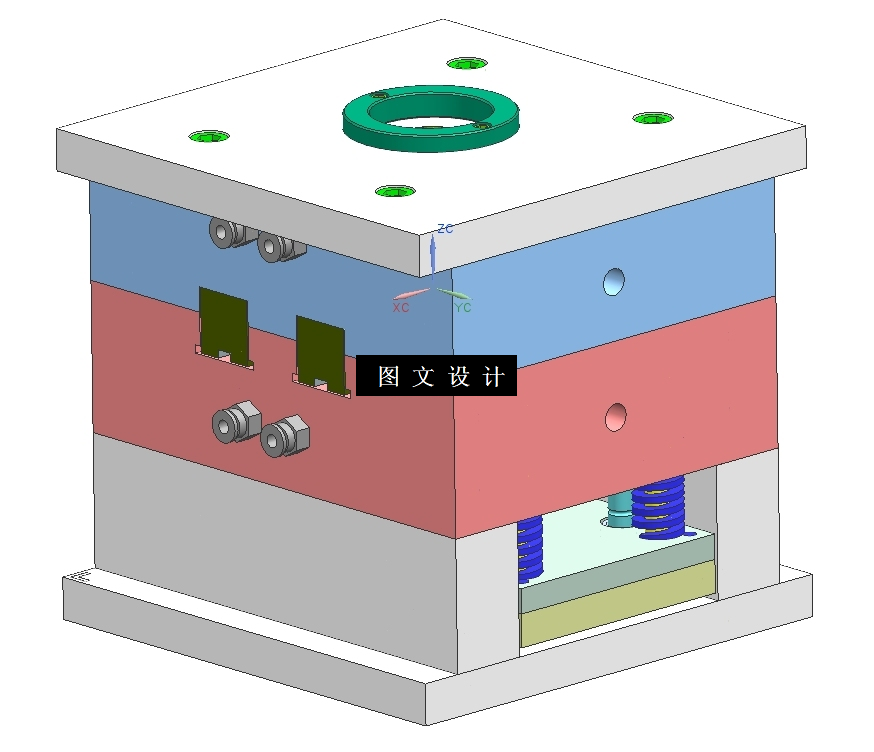

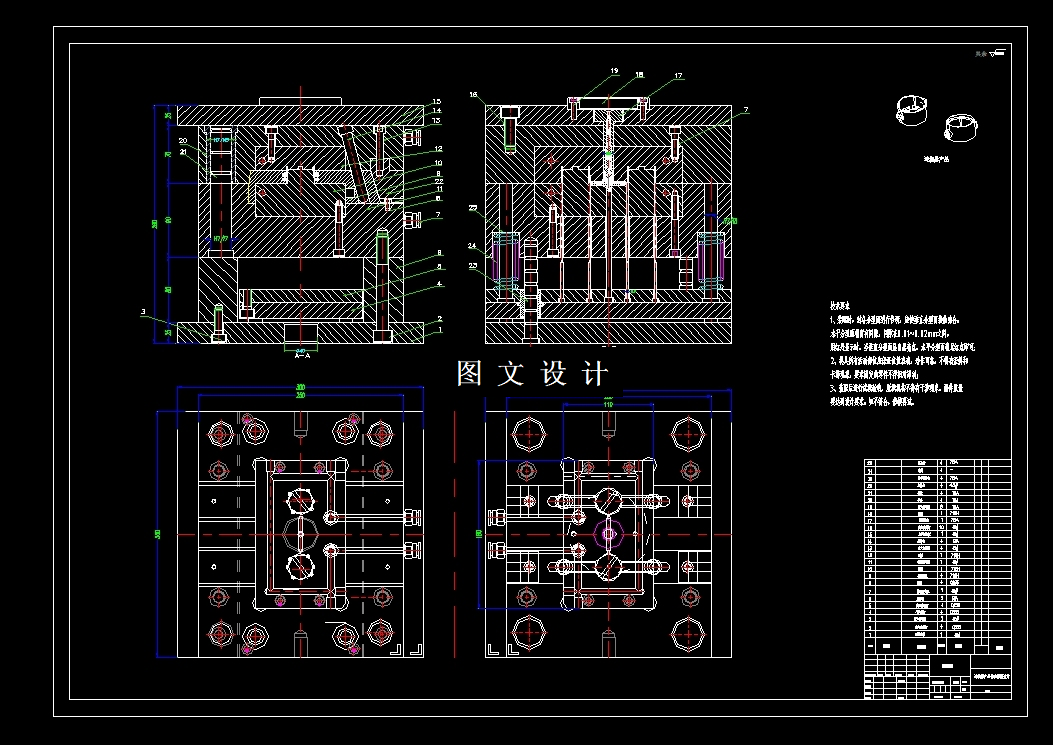

此设计为连接器产品体注塑模设计（17039），采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图12张+设计报告文档( 文档约1.4W字 35页)。在对模具进行基本设计之后，就要进行相关的设计计算，在得到正确的数据后，利用CAD进行相关的设计，通过进行人机交互，即可得到简单又优良的设计。在对模具进行设计完成之后，我们得到了模具的三维图,并生成模具的装配图，根据使用要求，进行相关的尺寸公差、表面粗糙度、硬度要求计算处理，生成我们所需要的所有零件的图纸。
