N4201-化妆品瓶注塑模设计【含UG三维图】 下载积分：100　资料编号： N4201

作品包括:

Word版设计说明书1份

CAD版本图纸，共14张

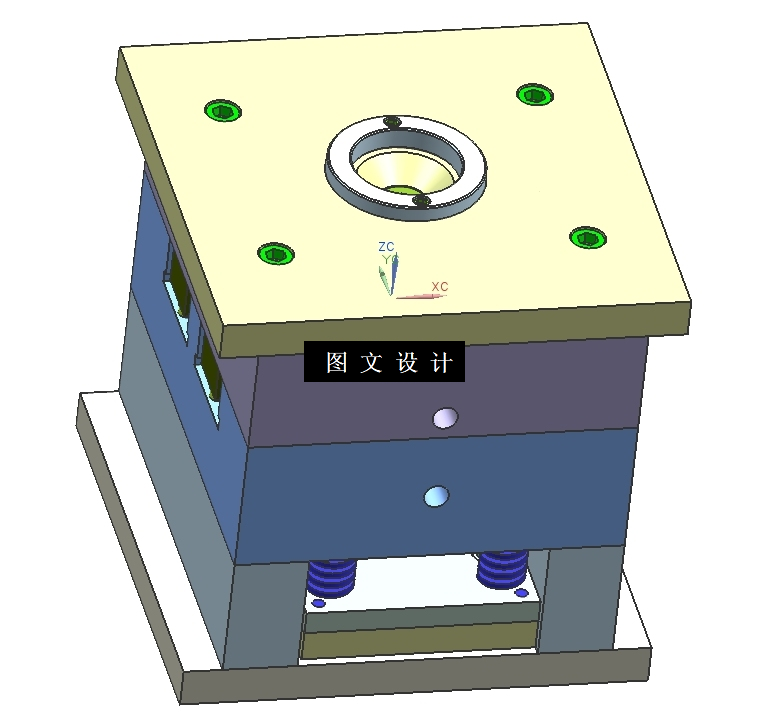

UG三维图一份

摘要

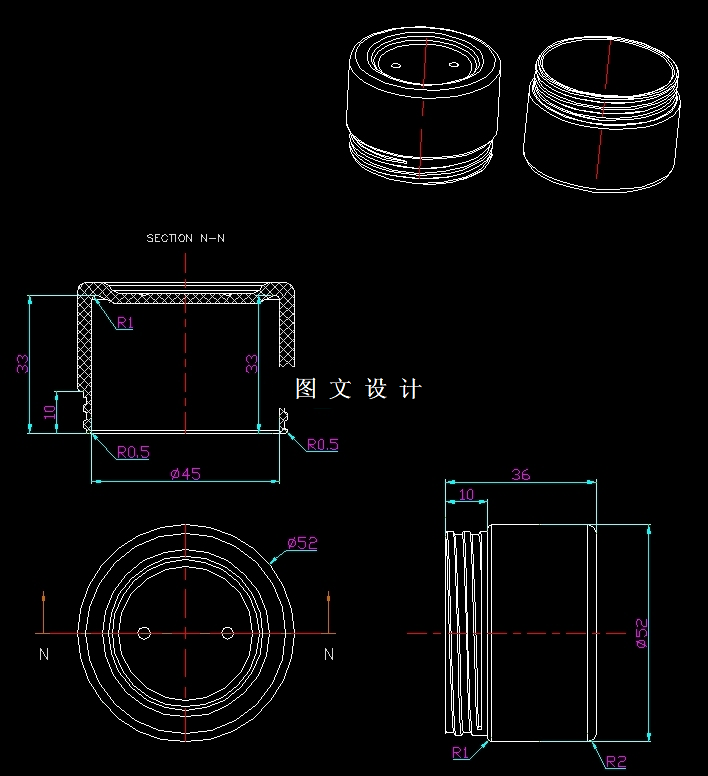

此设计为化妆品瓶注塑模设计（18145），采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图13张+模流分析+设计报告文档( 文档约1.5W字 52页)。根据化妆品瓶的结构，设定并且选择了分型面，确定了模具型腔的出模数量为一套模具出两个化妆品瓶产品。在浇注系统的设计上，采用了常见的侧浇口浇注系统，在化妆品瓶的顶部有很加强筋，侧面螺纹口需要采用抽芯机构才可以成型，这个机构增加了模具设计的难度，可以保证模具有更高的寿命，针对化妆品瓶模具，还设计了一种能够环绕化妆品瓶塑件的冷却系统，缩短成型周期。在顶出系统的设计上，设计了模具中最常用的顶杆顶出机构来让化妆品瓶更加容易脱模。
