N4202-圆盖座注塑模具设计【含UG三维图】 下载积分：50　资料编号： N4202

作品包括:

Word版设计说明书1份

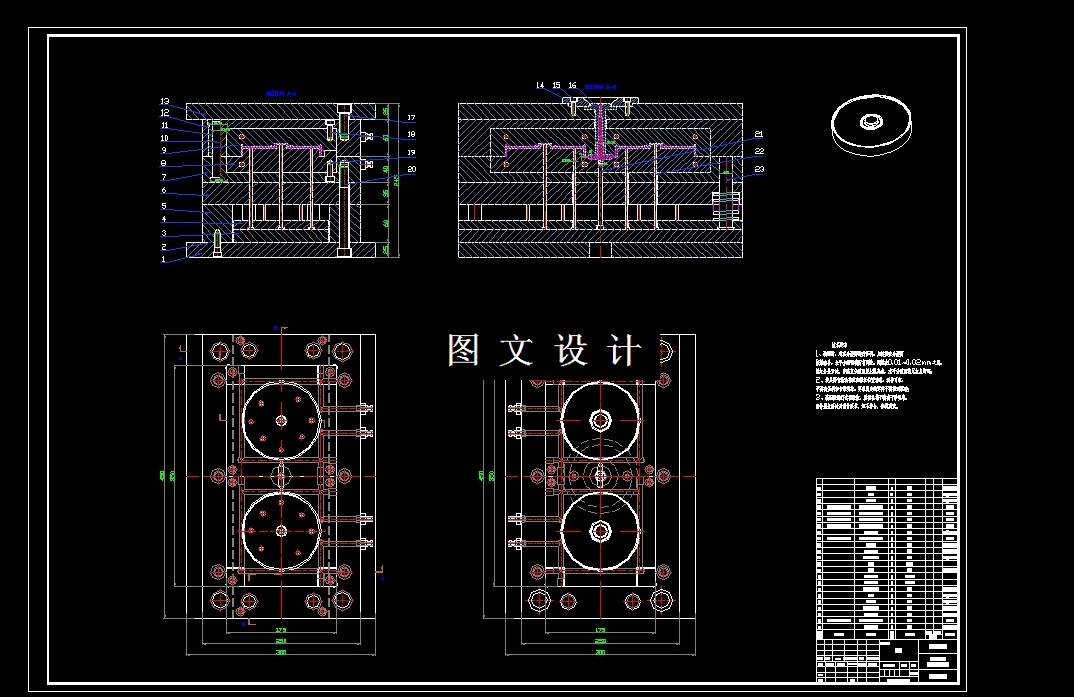

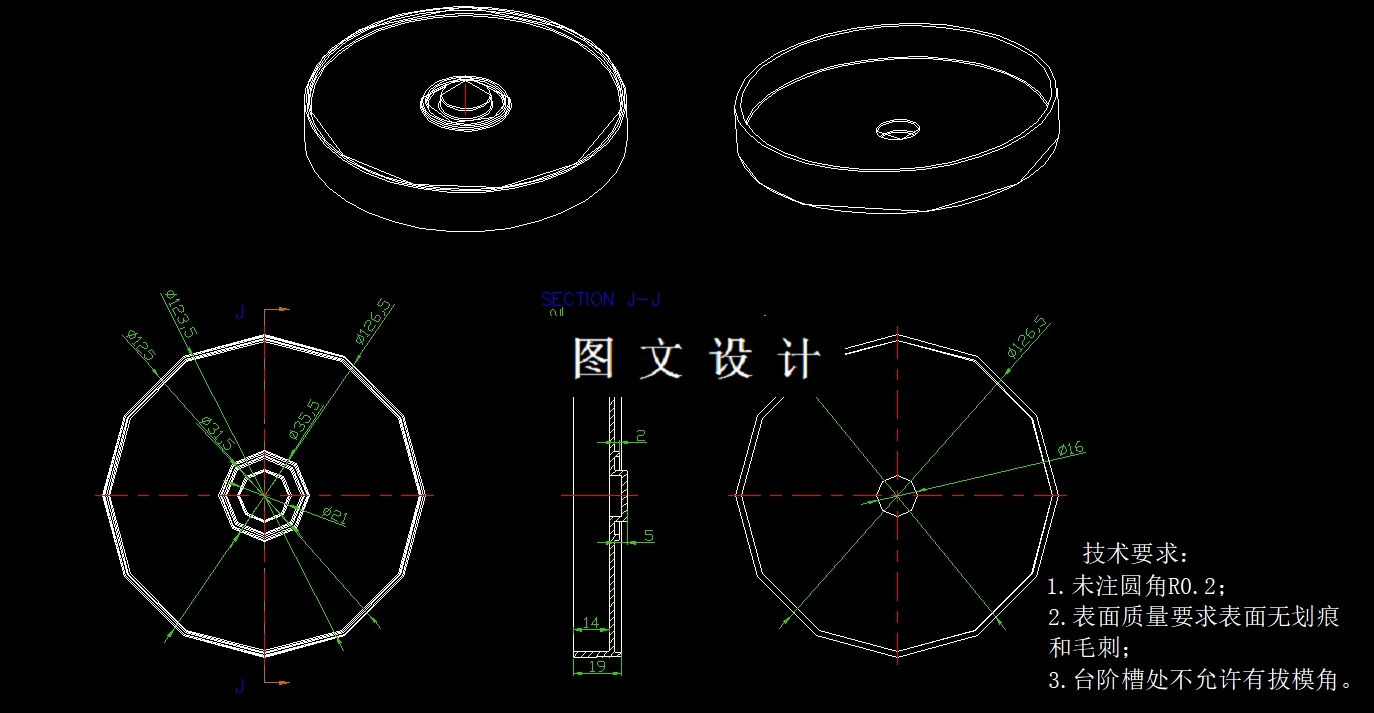

CAD版本图纸，共8张

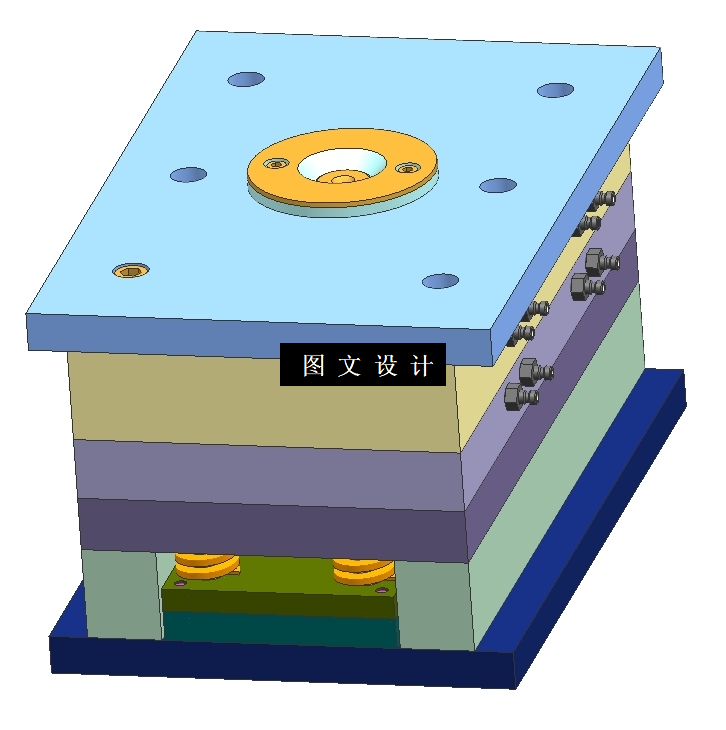

UG三维图一份

摘要

此设计为圆盖座注塑模具设计（18139），采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图7张+设计报告文档( 文档约0.7W字 22页)。分析塑胶制件产品的全方位的工艺性、控制尺寸制造精密等级及塑胶制件产品的外观控制要点和技术规范。得出整体设计前要对塑胶制件产品的技术控制要求，方可进行核芯成型部位、射胶进入、温控调节、排困气、顶出等系统性设计，还要对注射设备进行采选及设备参数校对，且还须考虑注射模具机构安装和进行试配，使注射模具能顺顺利利进行装配。所设计塑胶制件产品的注射模具，在深入贴合技术塑件控制要求的分析结合下，在众多方案之中最终选中一模两件，射胶进入则为产品外边缘轮廓进浇。塑料成型机器设备采选常用国产侧卧躺式的XS-ZY-500型号。

1768867
