N4203-落地电风扇控制箱后盖注塑模设计【含UG三维图】 下载积分：100　资料编号： N4203

作品包括:

Word版设计说明书1份

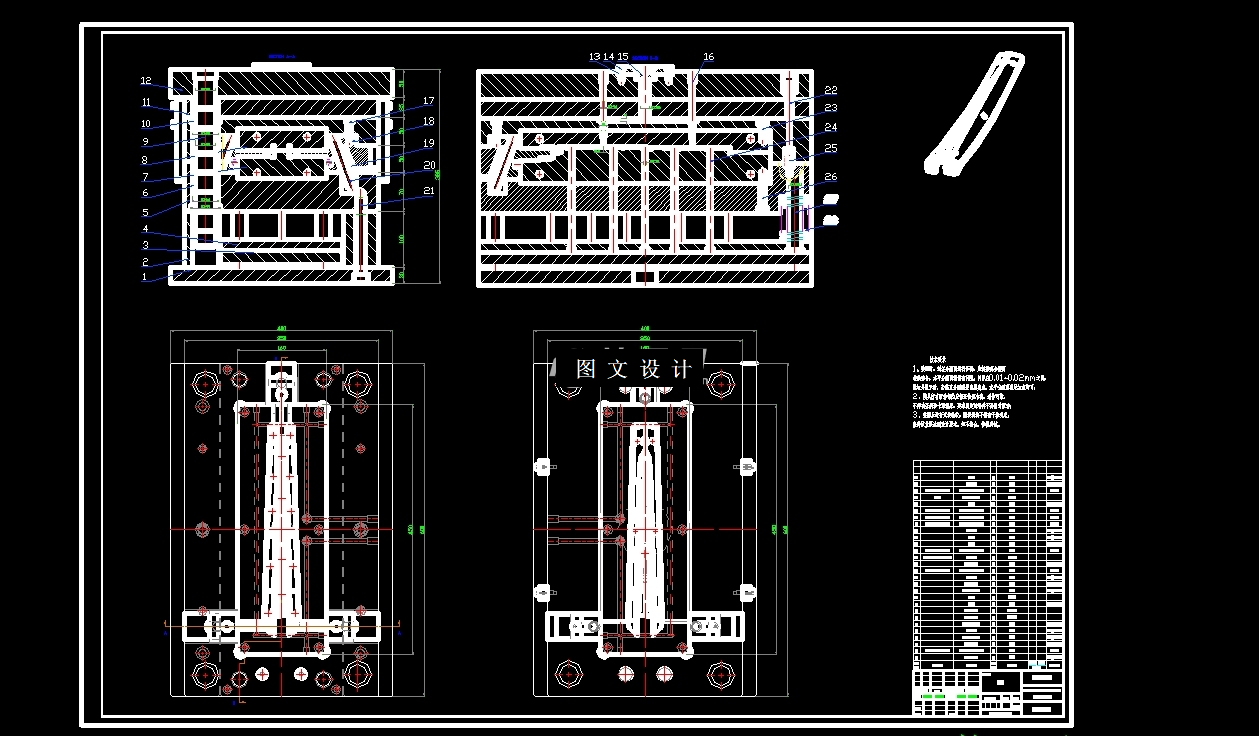

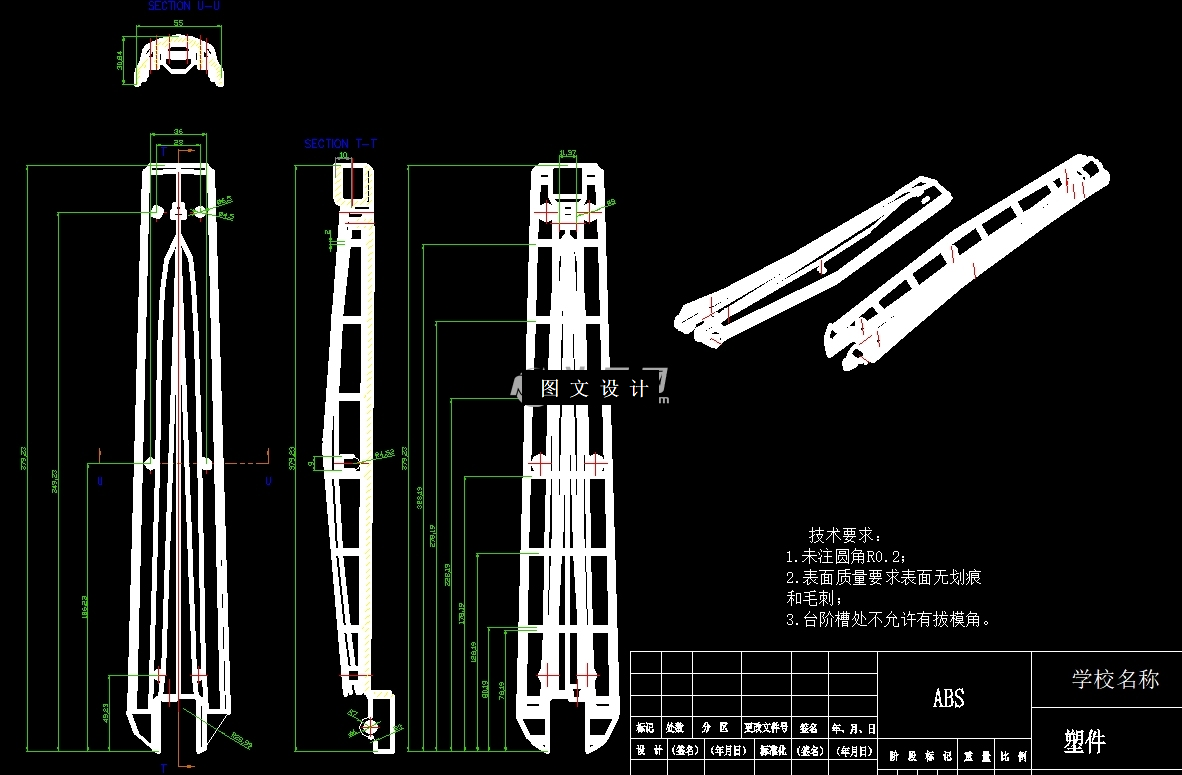

CAD版本图纸，共12张

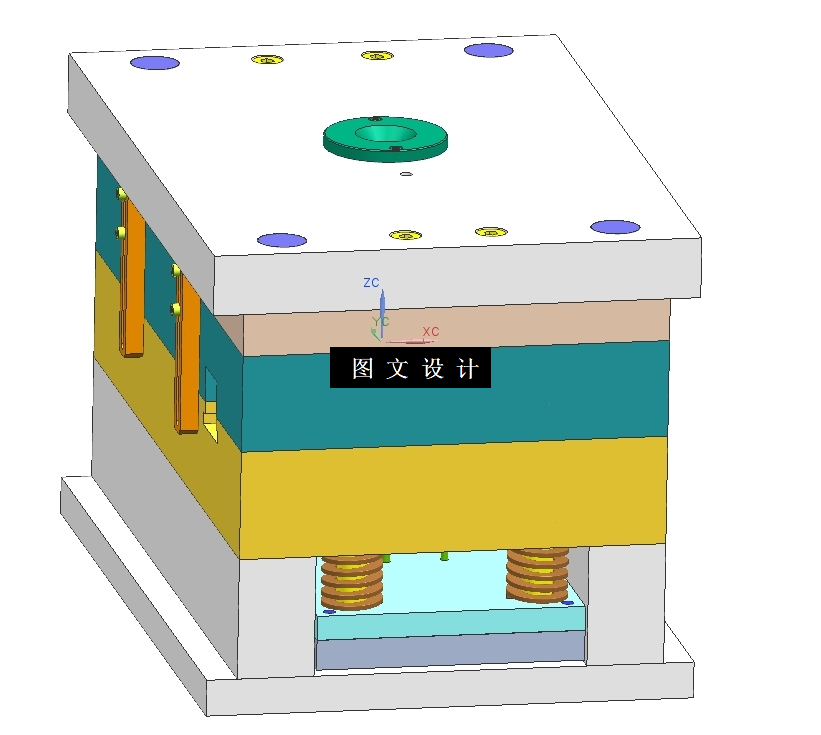

UG三维图一份

摘要

此设计为落地电风扇控制箱后盖注塑模设计（18133），采用一模一腔，点浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图11张+设计报告文档( 文档约1.6W字 46页)。利用UG对落地电风扇控制箱后盖进行模型的建立，然后根据其体积和质量选择注射机的型号，并对落地电风扇控制箱后盖的模架进行了设计，对模具进行了校核，完成了浇注系统和型腔的布局的设计，并完成了三维装配图和二维图的设计。在制图绘画方面，学习和使用教育版CAD绘画和UG建模，进而完成2D组立装配图和零件图。
