N4204-玩具娃娃面壳注射模设计及CAE分析【含UG三维图】 下载积分：100　资料编号： N4204

作品包括:

Word版设计说明书1份

CAD版本图纸，共20张

UG三维图一份

模流分析一份

摘要

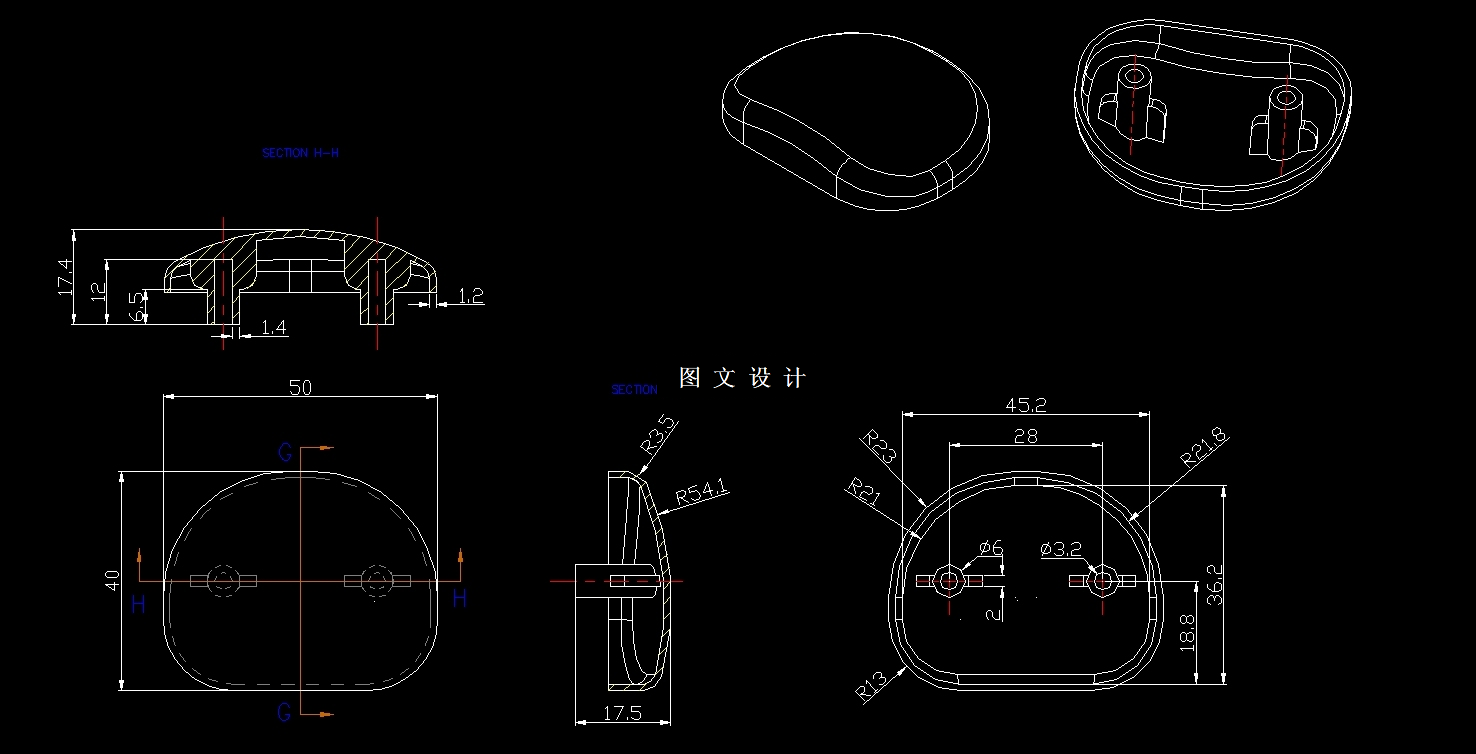

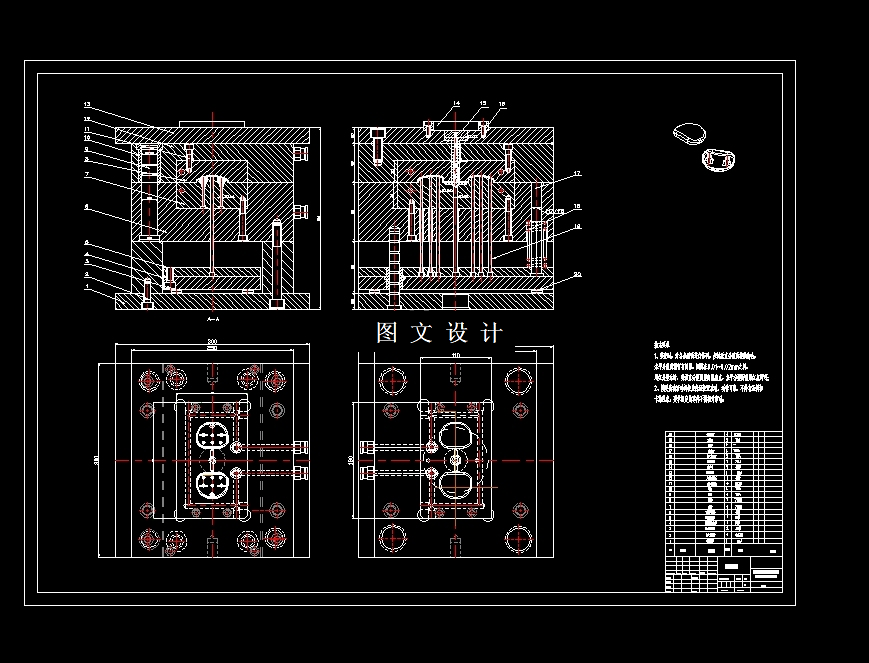

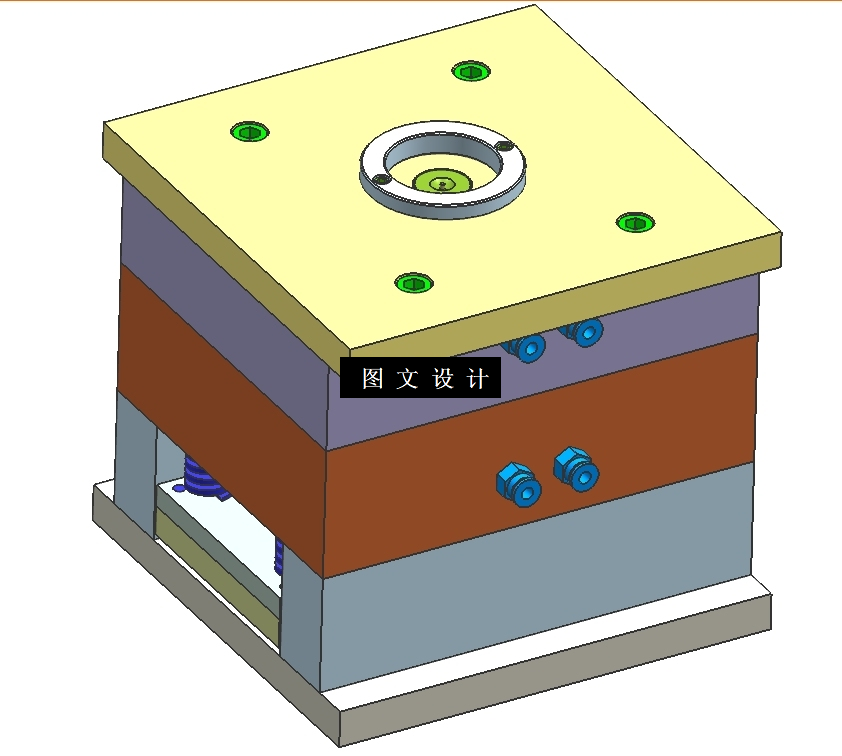

此设计为玩具娃娃面壳的注射模设计及CAE分析（18130），采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图19张+模流分析+设计报告文档( 文档约1.9W字 47页)。根据对塑件和初步分析采用单分型面、对塑件具体分析和分型面的基本原则考虑，确定为为水平分型面；浇注系统采用双型腔形式的侧浇口。由于具有较多的凝料也需要设置拉料杆；脱模机构的设计对于本模具可以设计推杆推出来进行模具的设计，利用UG对玩具娃娃面壳进行模型的建立，然后根据其体积和质量选择注射机的型号，并对玩具娃娃面壳的模架进行了设计，对模具进行了校核，完成了浇注系统和型腔的布局的设计，并完成了三维装配图和二维图的设计。通过分析材料强度及注塑过程，来设计出高使用性能的零件。结合Moldflow分析，能对不同的温度等条件下，塑件的内在性能进行对比分析，调整设计方案及工艺过程，并把注塑过程中产生的缺陷反映出来，进而提出相应的使用要求。
