N4205-倒车镜三角板注塑模具设计【含UG三维图】 下载积分：100　资料编号： N4205

作品包括:

Word版设计说明书1份

CAD版本图纸，共11张

UG三维图一份

模流分析一份

摘要

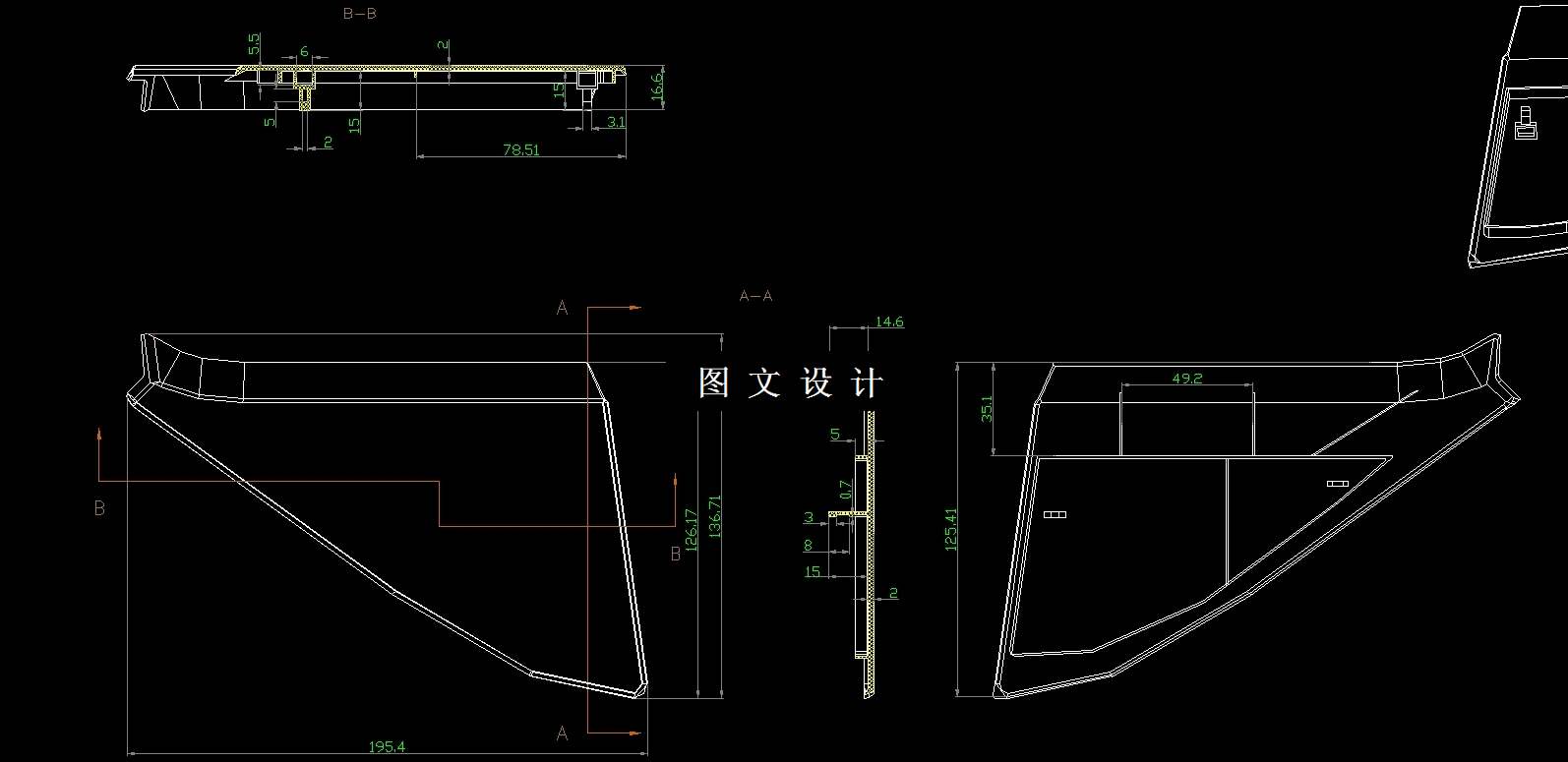

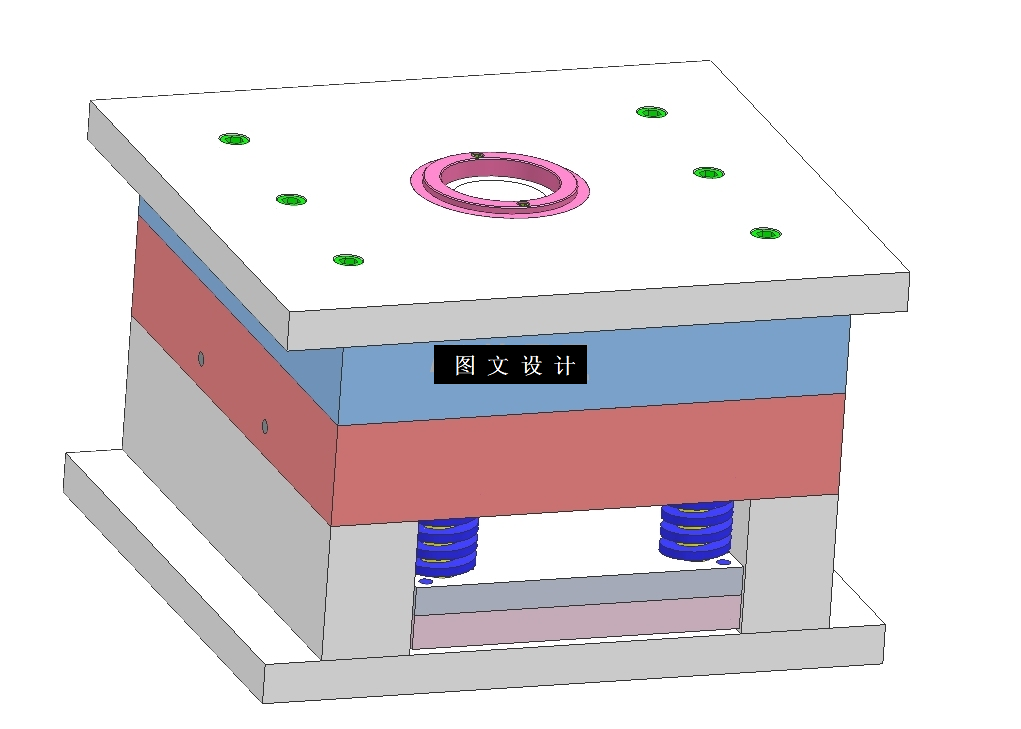

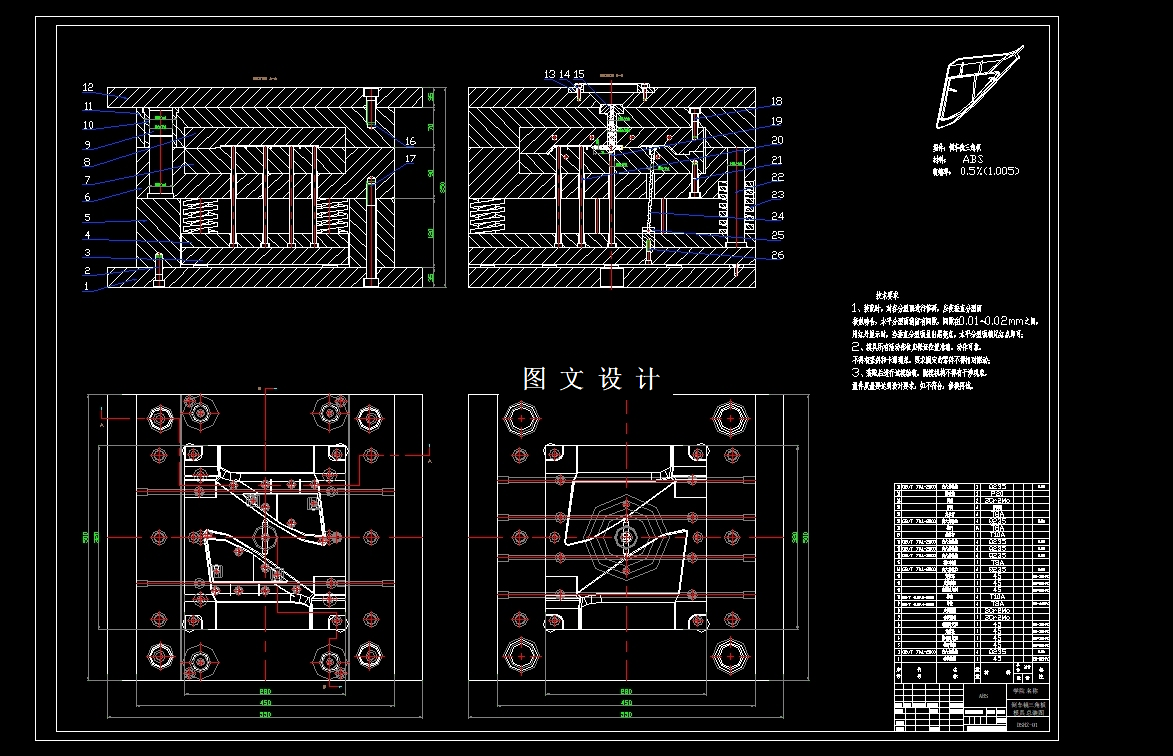

此设计为倒车镜三角板注塑模具设计（18128），采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图10张+模流分析+爆炸图+设计报告文档( 文档约1.8W字 51页)。对零件的分型面的确定及选择，并采用一模二腔，零件内侧面的槽使用了斜顶机构的脱模方式，模架大水口二板式模架在零件的侧面侧浇口进胶。本课题设计的模具具有良好的工作稳定性，结构比较紧凑，注塑过程比较平稳，而且冷却的效率也比较高，水路选择了直通式的冷却水路，它的直径为8mm能对零件进行快速的冷却。除模具结构设计外，并对模具进行模流CAE分析。
