N4206-医用吸氧器部件注塑模具设计【含UG三维图】 下载积分：150　资料编号： N4206

作品包括:

Word版设计说明书1份

CAD版本图纸，共13张

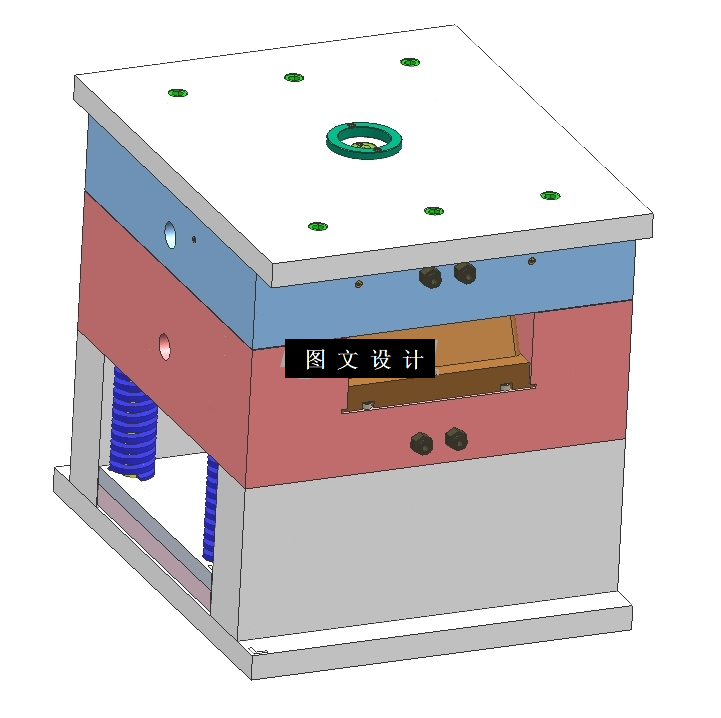

UG三维图一份

模流分析一份

编程仿真一份

摘要

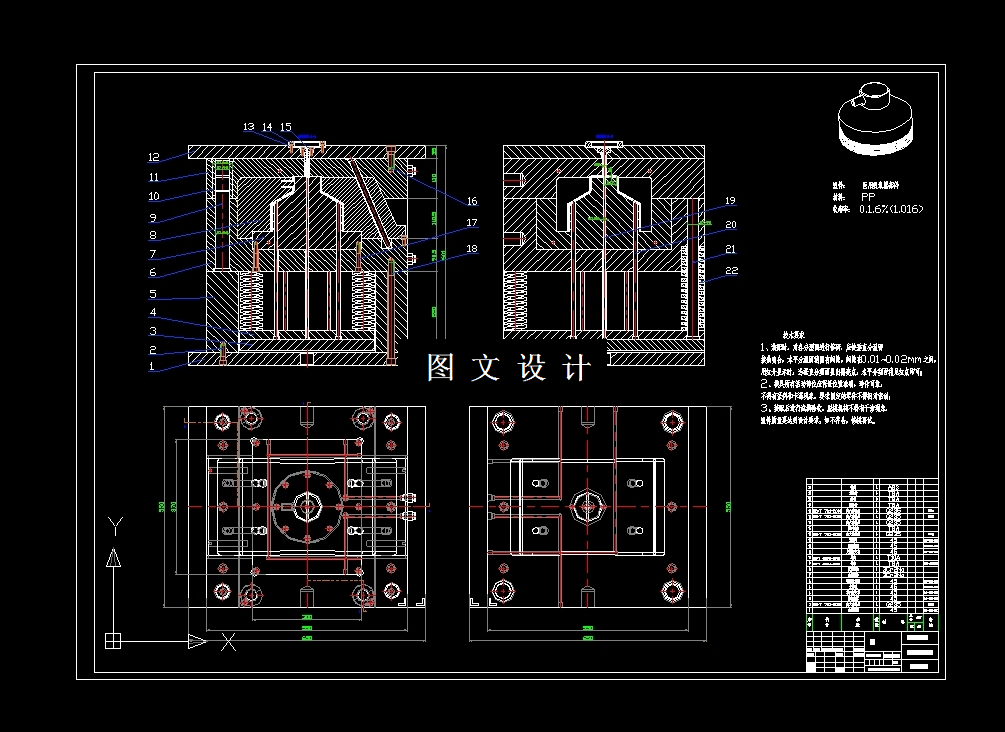

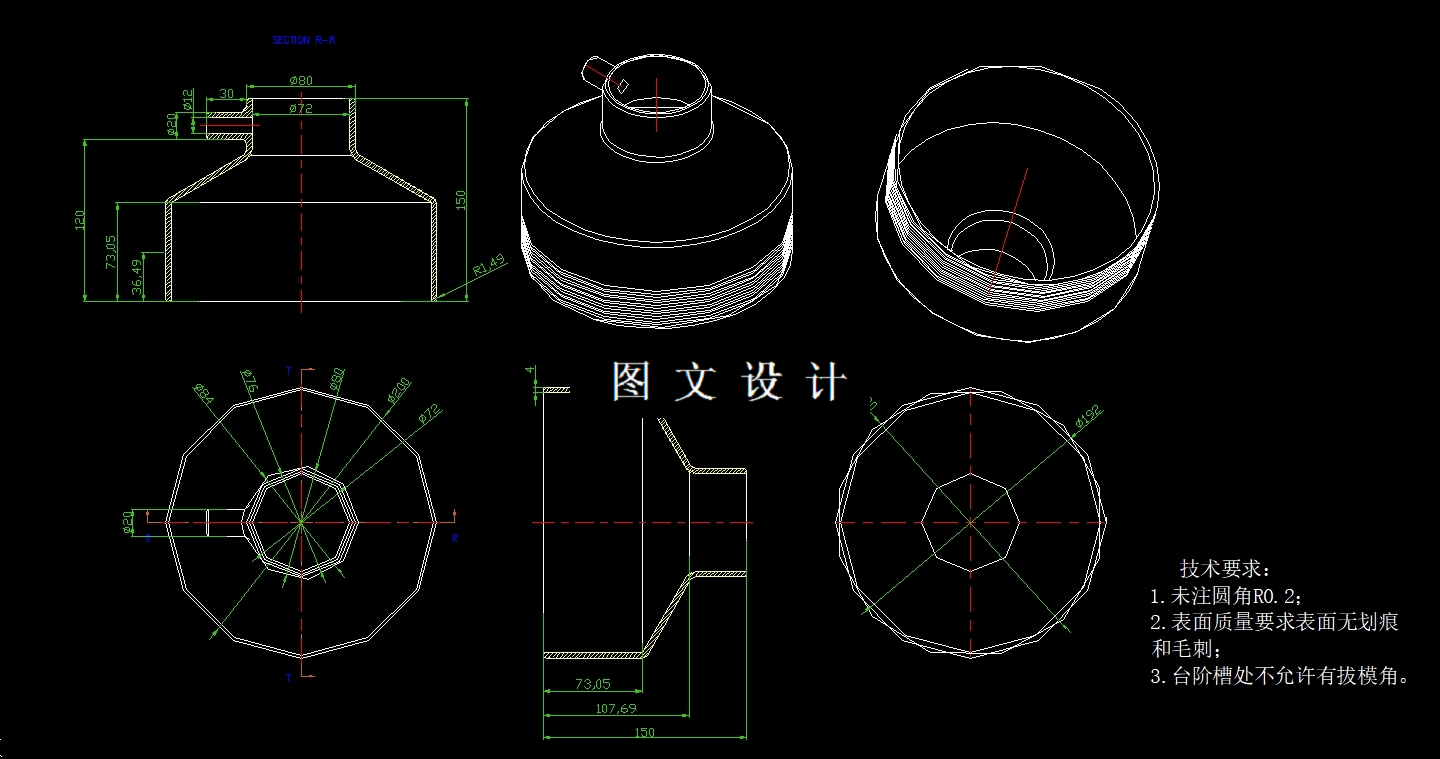

此设计为医用吸氧器部件注塑模具设计（18123），采用一模一腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图12张+模流分析+编程仿真+工艺卡+设计报告文档( 文档约1.9W字 60页)。对零件的分型面的确定及选择，将采用一模一腔，零件外侧面的槽和孔使用斜导柱抽芯机构的脱模方式，为大水口二板式模架在零件的顶面中心孔里侧浇口进胶。本课题设计的模具具有良好的工作稳定性，结构比较紧凑，注塑过程比较平稳，而且冷却的效率也比较高，水路选择了环形冷却水路，它的直径为8mm。
