N4208-盒形件落料拉深模具设计-长52【含UG三维图】 下载积分：100　资料编号： N4208

作品包括:

Word版设计说明书1份

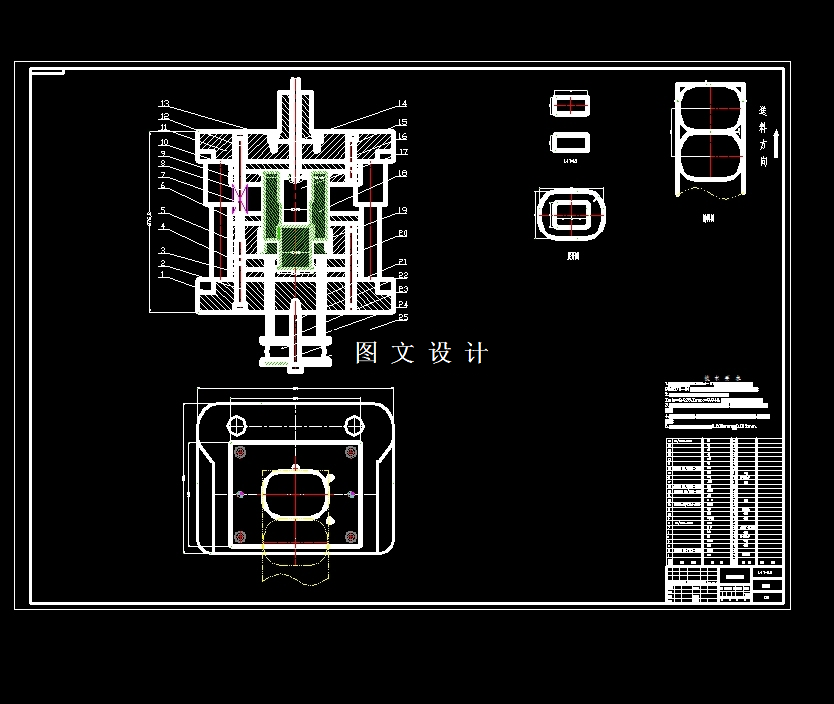

CAD版本图纸，共15张

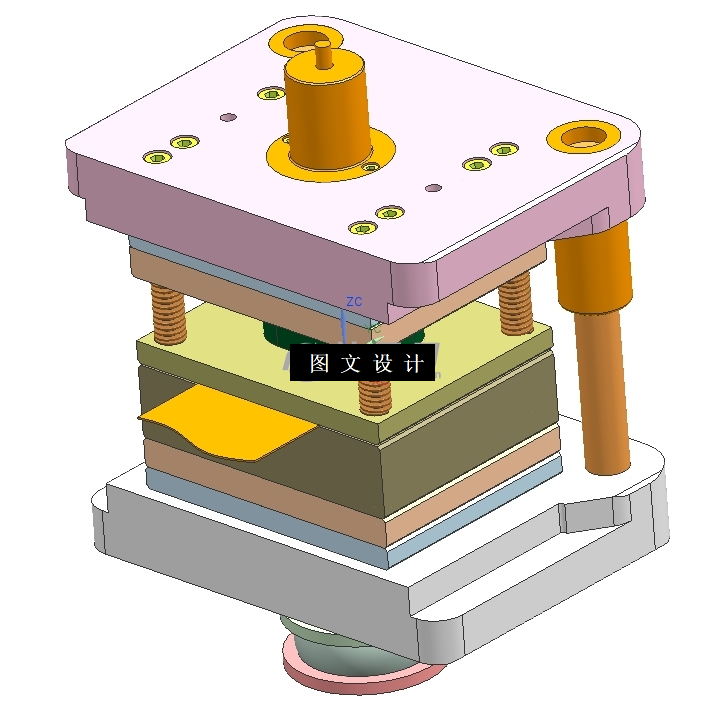

UG三维图一份

摘要

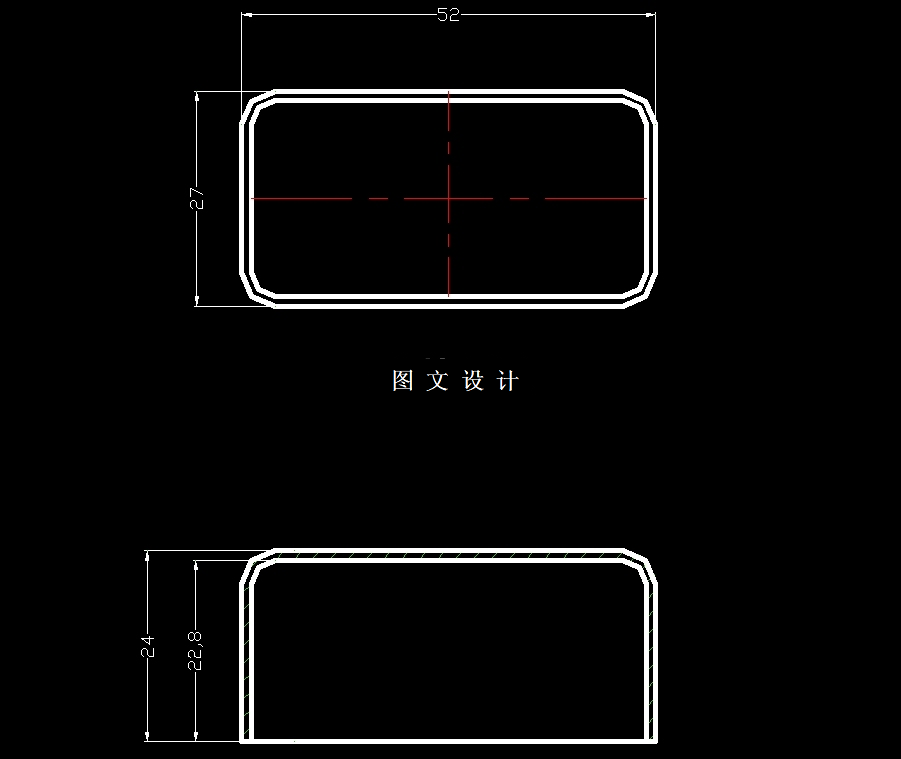

此设计为盒形件落料拉深模具设计（18118），选用的拉深材料为纯铝L4，T=1.2mm，提供三维（UG格式）+二维装配图1张及主要零件图14张+设计报告文档( 文档约1.4W字 38页)。其主要的工序有落料、冲孔工序。零件尺寸加工要求较高，且需要大批量生产，因而采用复合模具生产。首先,通过查阅相关资料，了解模具制造的重要作用，以及在加工过程中的基本要求；在压力机作用下，金属材料在压力作用下发生变形，同时产生较大的变形，在模具的限制下，材料被挤压生所需要的尺寸和形状。
