N4212-乐高玩具前轮接头注塑模具设计【含UG三维图】 下载积分：70　资料编号： N4212

作品包括:

Word版设计说明书1份

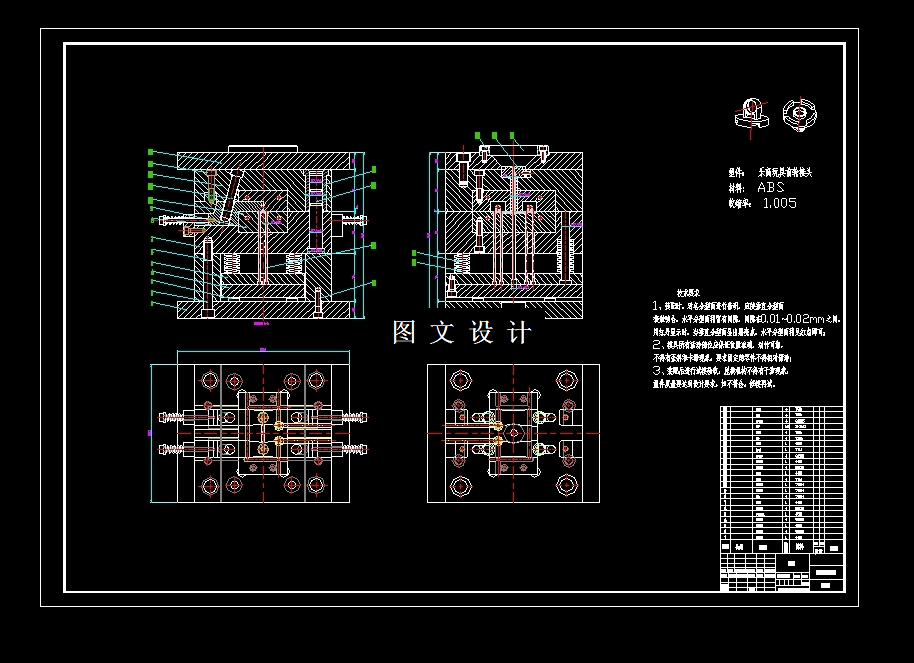

CAD版本图纸，共12张

UG三维图一份

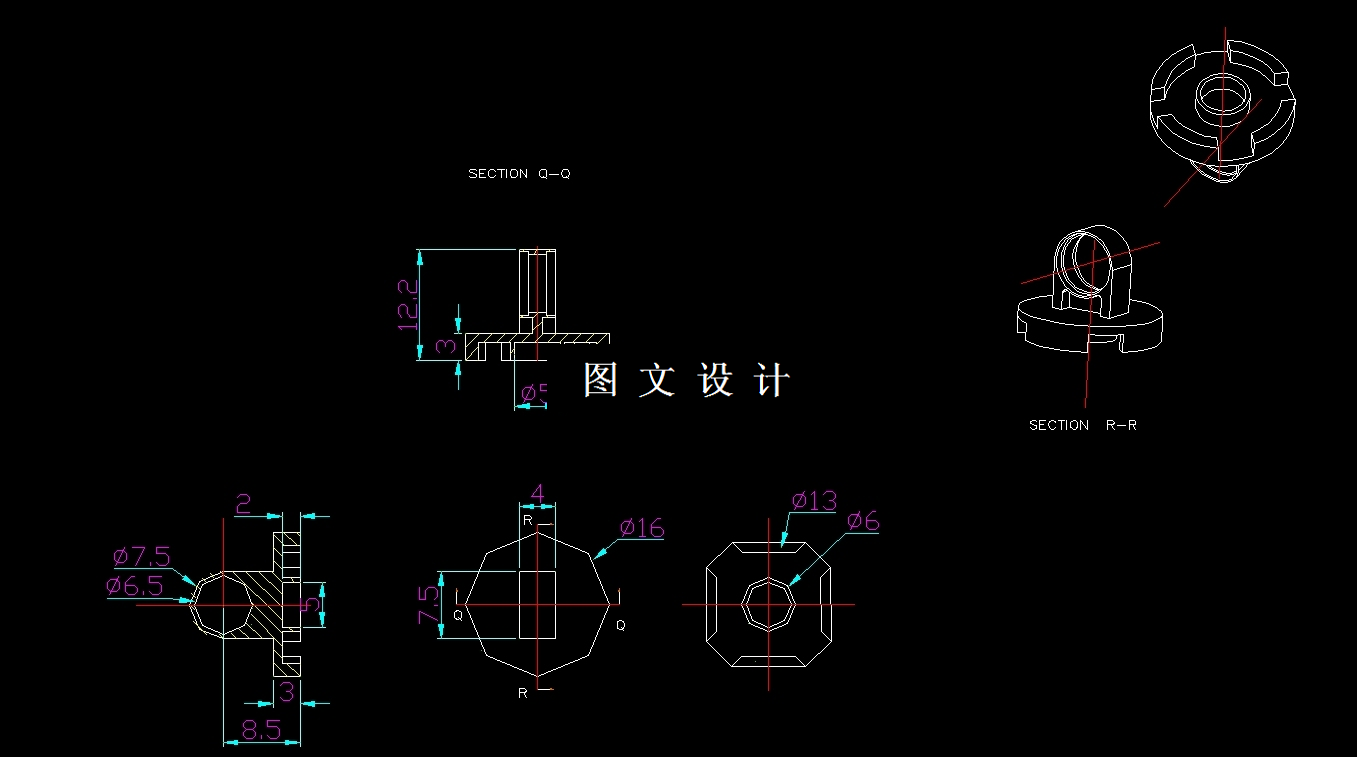

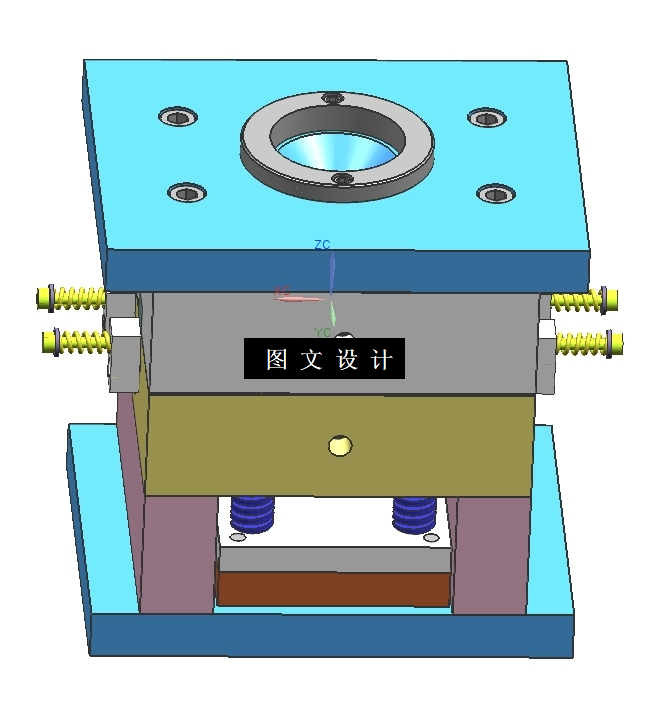

摘要

此设计为乐高玩具前轮接头注塑模具设计（18113），采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图11张+设计报告文档( 文档约1.5W字 39页)。对零件的分型面的确定及选择，将采用一模二腔，侧浇注口进行填充。最后对设计模具中调节模具温度的水路选择了环形冷却水路，它的直径为6mm，因为本零件内部有倒扣，所以在模具的倒扣位置采用了斜导柱式抽芯进行脱模，所有模具构件设计完成后，进行干涉检查以及数据校核。
