N4221-潜伏浇口塑料模具设计-长34【含UG三维图】 下载积分：80　资料编号： N4221

作品包括:

Word版设计说明书1份

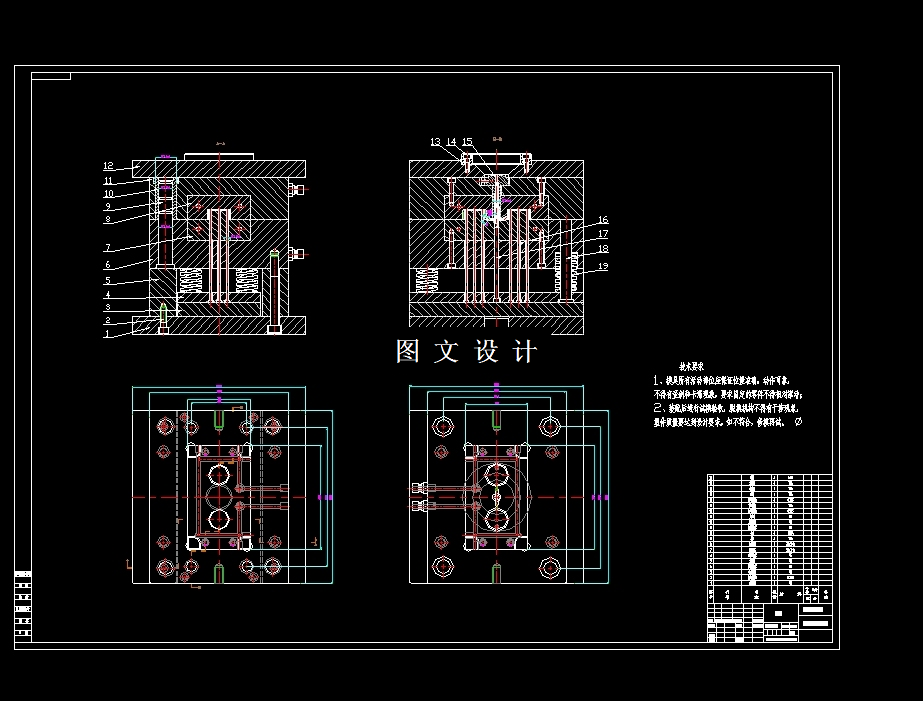

CAD版本图纸，共12张

UG三维图一份

摘要

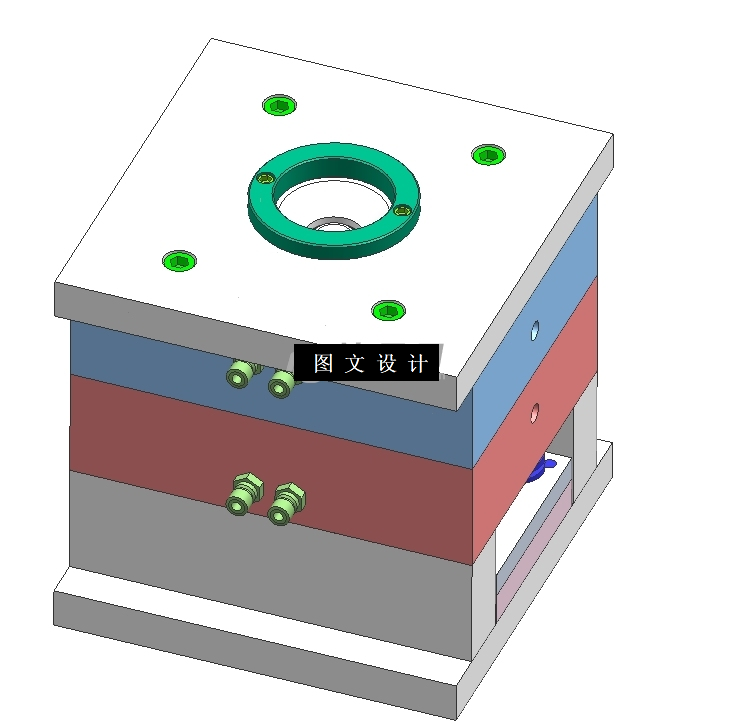

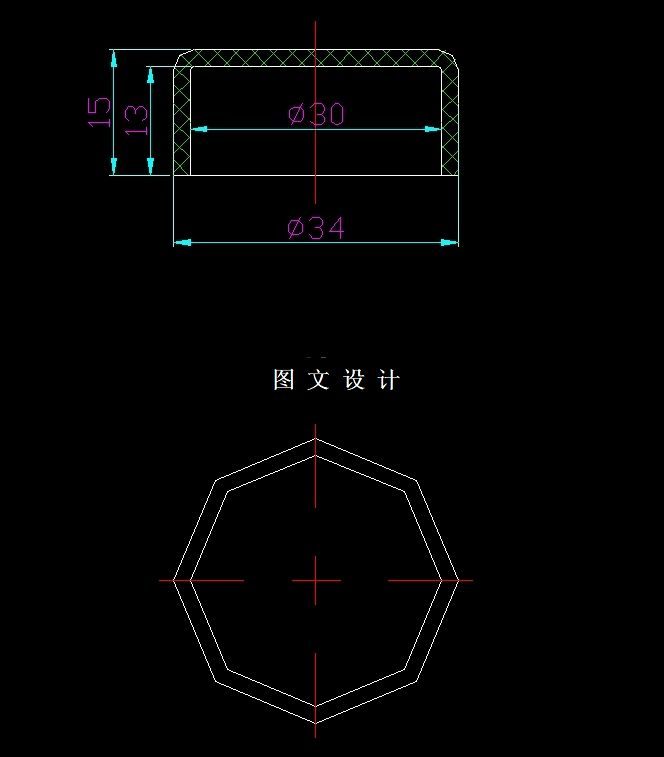

此设计为潜伏浇口塑料模具设计（18086），采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图11张+设计报告文档( 文档约1.1W字 37页)。通过对塑件进行工艺分析，确定了所采用塑料的工艺参数和所采用的成型设备，在本设计中，零件尺寸比较小，直径34mm,高15mm。采用ABS塑料注射成型,成型方式为一模两腔,采用卧室注塑机为成型设备。根据注射模具的相关知识，利用UG软件对塑件进行了实体造型，选择合适的分型面进行三维分模，合理地设计成型零件。
