N4224-盒盖冲压工艺及模具设计 下载积分：60　资料编号： N4224

作品包括:

Word版设计说明书1份

CAD版本图纸，共22张

摘要

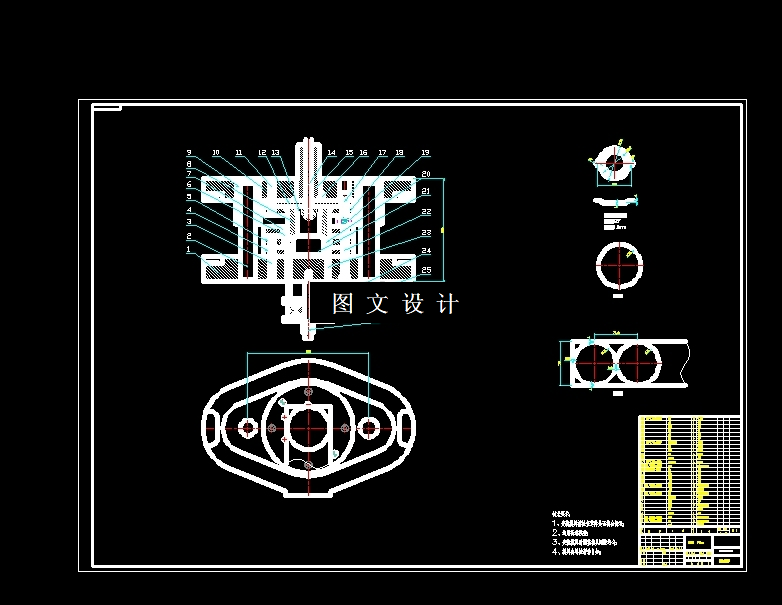

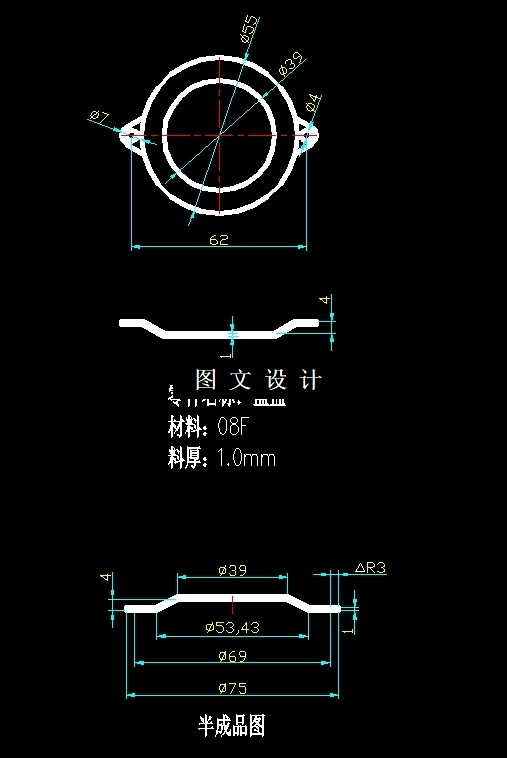

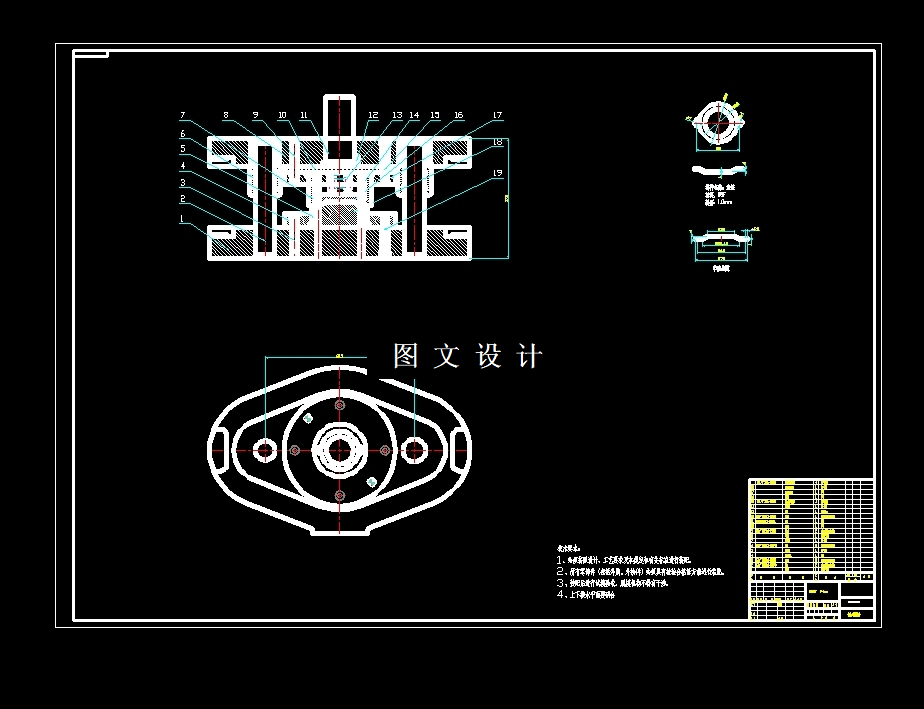

此设计为转接套注塑模具设计（18069），选用的拉深材料为08钢，厚度1mm，提供二维装配图2张及主要零件图20张+设计报告文档( 文档约1.5W字 42页)。本文主要是对盒盖冲压工艺分析及模具设计。首先对盒盖零件进行了工艺分析，盒盖外形是圆形，确定了毛坯尺寸、拉深次数、模具的结构形式及排样方式；然后选择了合适的压力机，把凹模、凸模的尺寸设计出来、选择了合适的模架、卸料装置、推件装置、导向零件、模柄、凸模和凹模的固定板及垫板。
