N4239-刷子柄模具设计【含UG三维图】 下载积分：70　资料编号： N4239

作品包括:

Word版设计说明书1份

CAD版本图纸，共11张

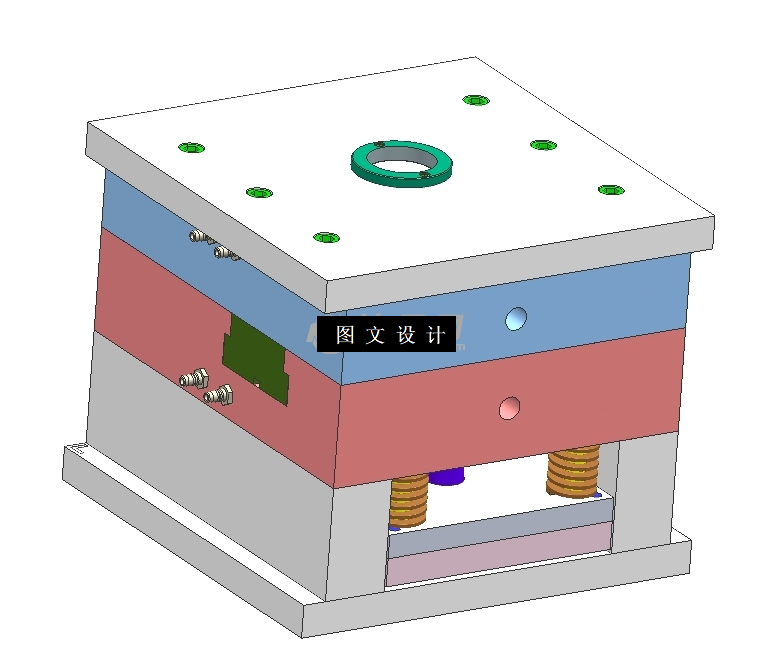

UG三维图一份

模流分析一份

摘要

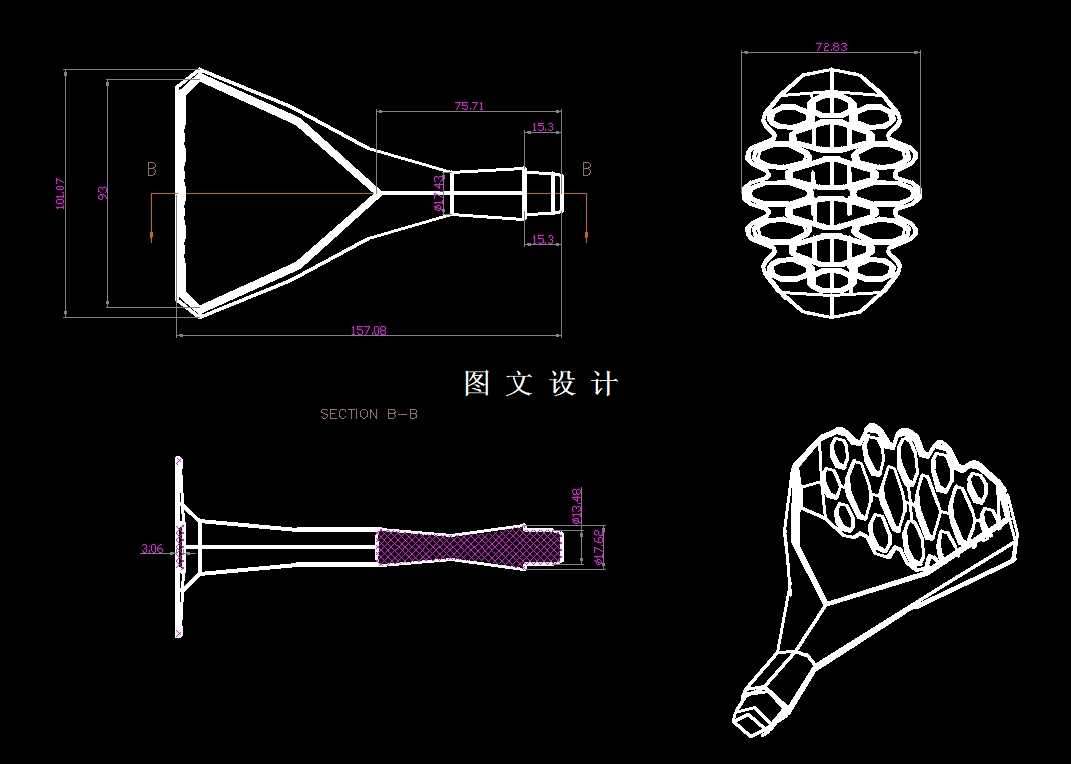

此设计为刷子柄模具设计，采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图10张+模流分析+设计报告文档( 文档约1.5W字 43页)。塑料件为薄壁件，均匀壁厚2mm，均匀的壁厚可以为每一部分和冷却，减少内应力。将部分开放，下底面有一不平的的凸状，中间也是有二个小台阶，也有些骨位，一定要使用斜抽芯机构，滑动距离足够，所以要大的距离，零件的坡度有点大足够顶出，所以能安全地顶出模，能保证表面质量，塑料件不允许有裂缝，变形缺陷，高精度精度水平。
