N4249-电饭煲出气阀座注塑模具设计【含UG三维图】 下载积分：100　资料编号： N4249

作品包括:

Word版设计说明书1份

CAD版本图纸，共13张

UG三维图一份

模流分析一份

摘要

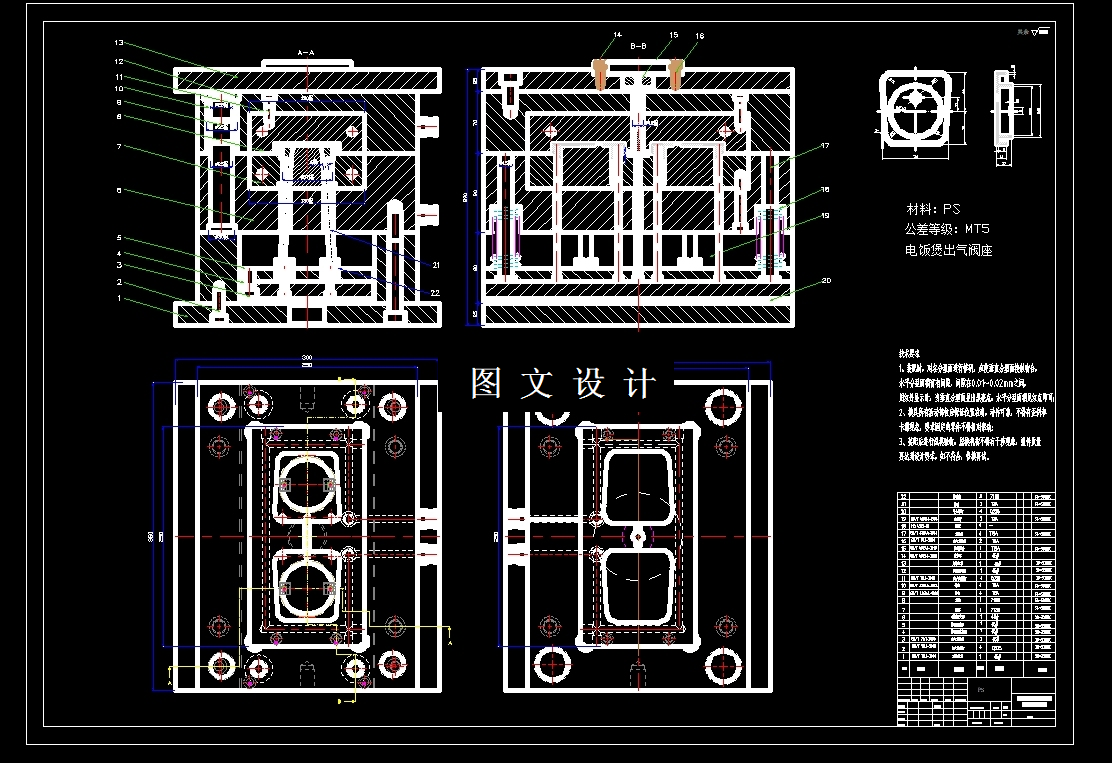

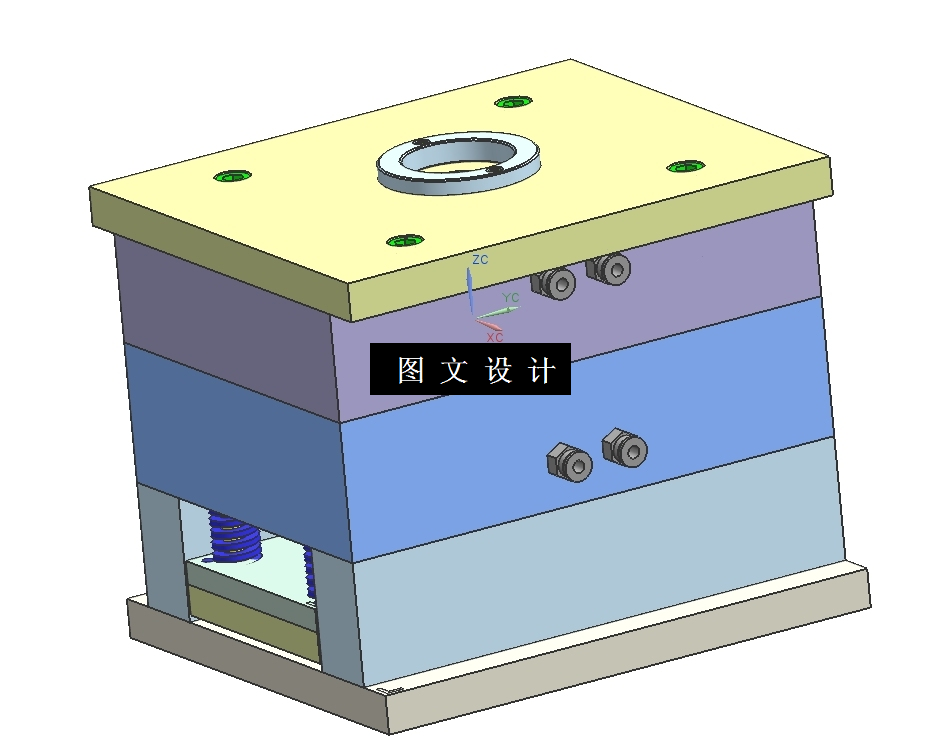

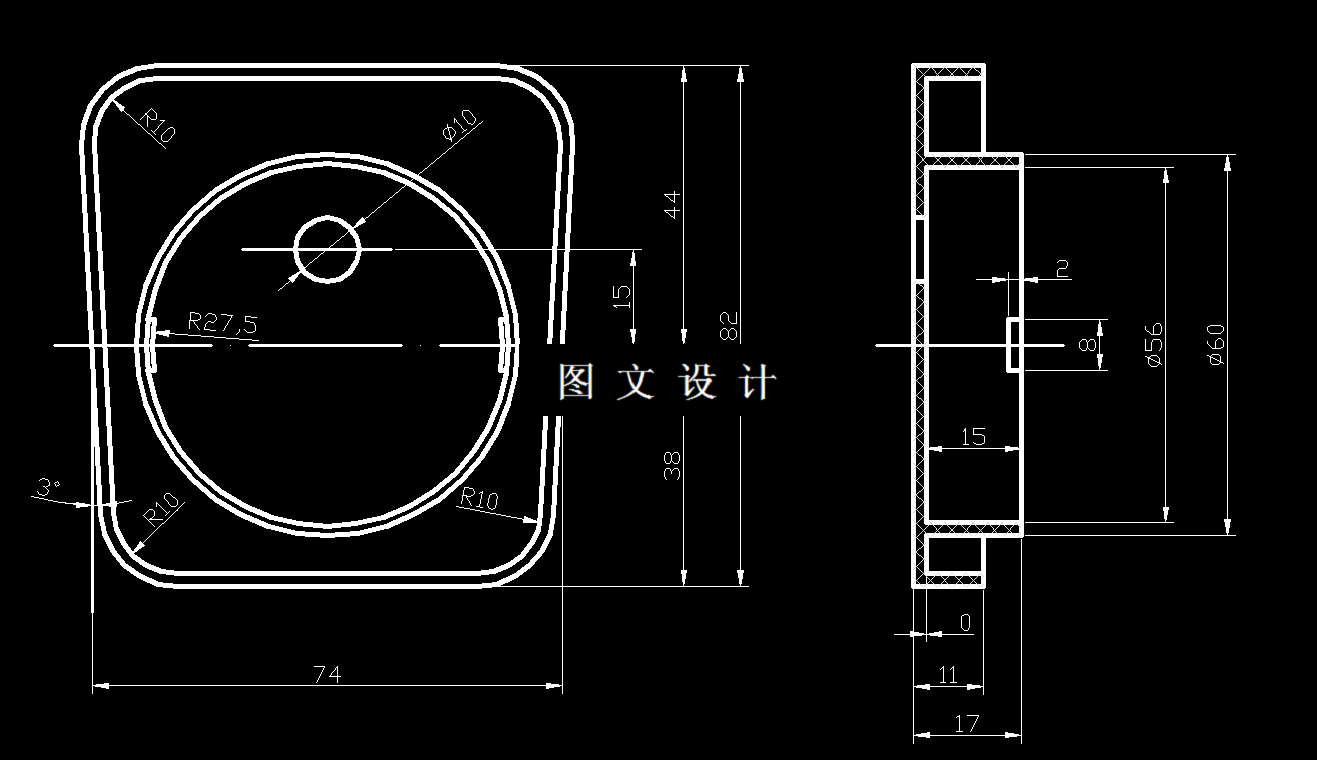

此设计为电饭煲出气阀座注塑模具设计，采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图12张+模流分析+设计报告文档( 文档约1.7W字 43页)。通过三维软件UG、Solidworks等软件，对注塑零件盖进行3D软件建模，另外，在此基础上，设计人员还对模具的成型结构进行了设计，并绘制出相关的装配图、零件图。在结构设计过程中，经过方案对比，选定采用了一模两腔的设计。本次设计的模具具有工作稳定、结构紧凑等特点，最后除了模具结构的设计外，还对模具的进行了分型面、型腔数目、浇注系统、脱模机构、冷却系统等进行了详细的设计。
