N4250-垂直隔板固定件冲压模具设计【含UG三维图】 下载积分：100　资料编号： N4250

作品包括:

Word版设计说明书1份

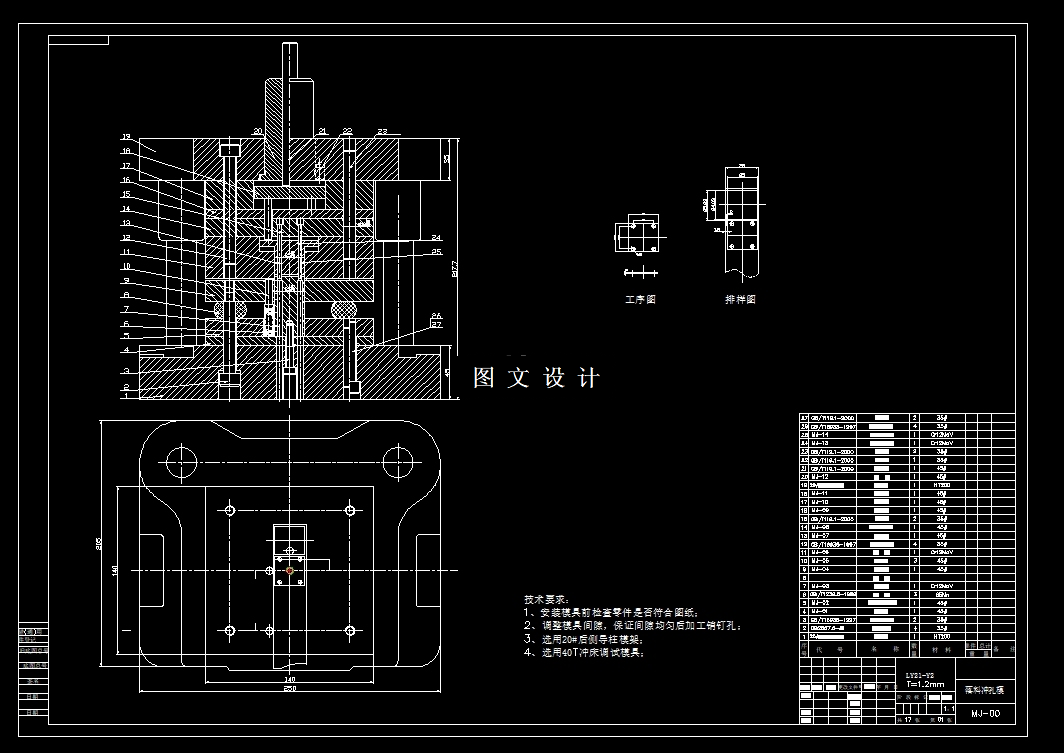

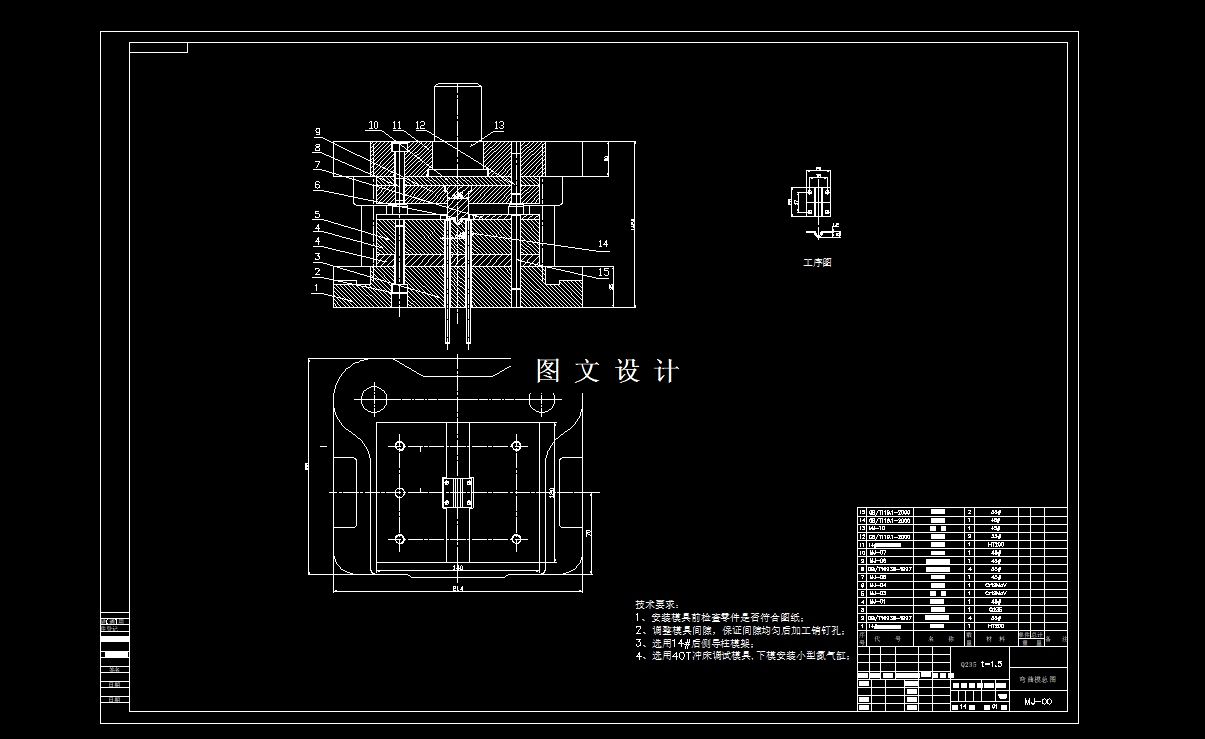

CAD版本图纸，共24张

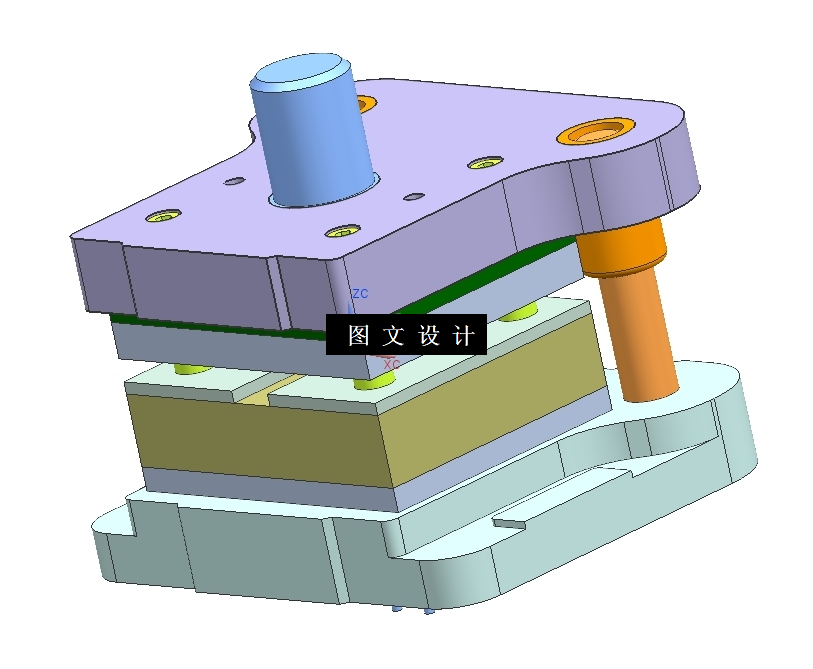

UG三维图2份

摘要

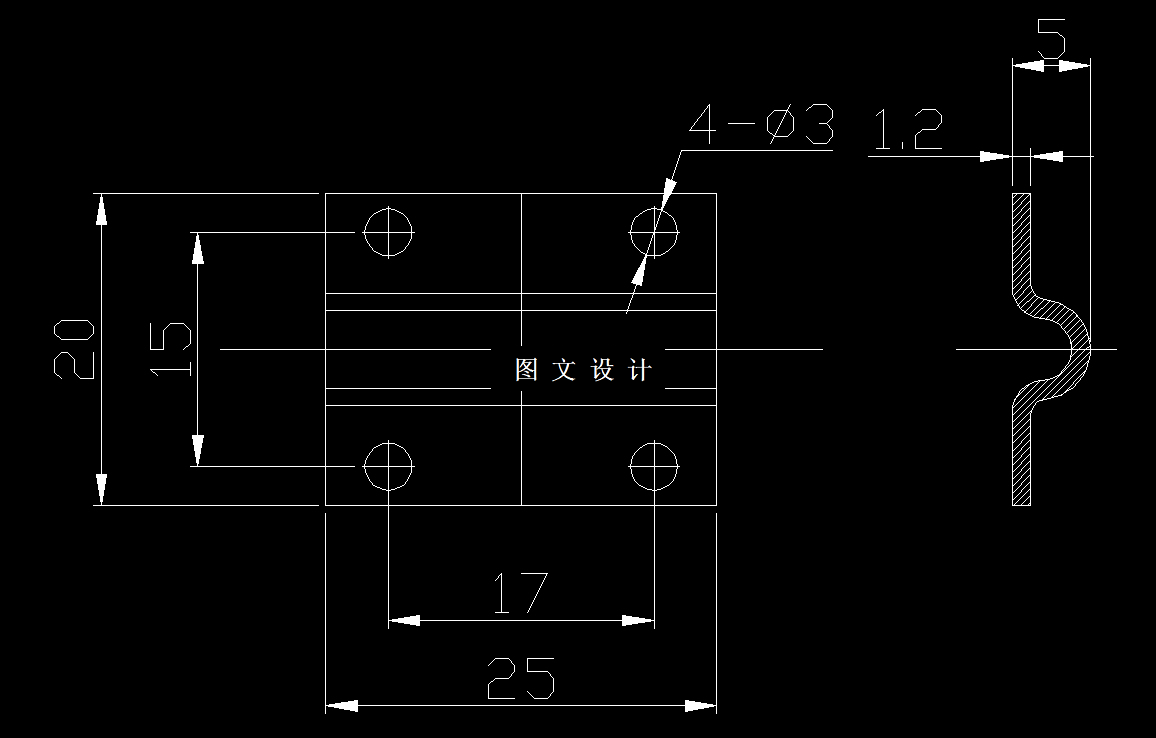

此设计为垂直隔板固定件冲压模具设计，加工材料为LY21-Y2硬铝合金，材料厚度为2mm，提供三维（UG格式）+二维装配图2张及主要零件图22张+设计报告文档( 文档约1.5W字 38页)。本文描述了冲压工艺与模具的发展方向，并叙述了模具在国民经济中的重要作用，经过对垂直隔板固定件零件的工艺分析，最终设计出一套完整的落料冲孔复合模和一套单工序弯曲模模。先对零件进行分析，根据冲压件的材料特性和材料成型性能等通过综合分析确定最终的冲裁工艺方案，然后进行排样设计，搭边选取，对材料利用率，落料冲孔模具压力，弯曲模模具压力，以及其压力中心，冲裁间隙，刃口尺寸等相关参数进行计算。最后依据冲压设备选取条件对压力机进行合理的选择，最终通过相关的分析和计算完成对模具和相关零件的设计和选取。在此期间，运用了AUTO CAD绘制了相关的零件图和整体的装配图。
