N4253-连接板冲压模具设计-长45【含UG三维图】 下载积分：100　资料编号： N4253

作品包括:

Word版设计说明书1份

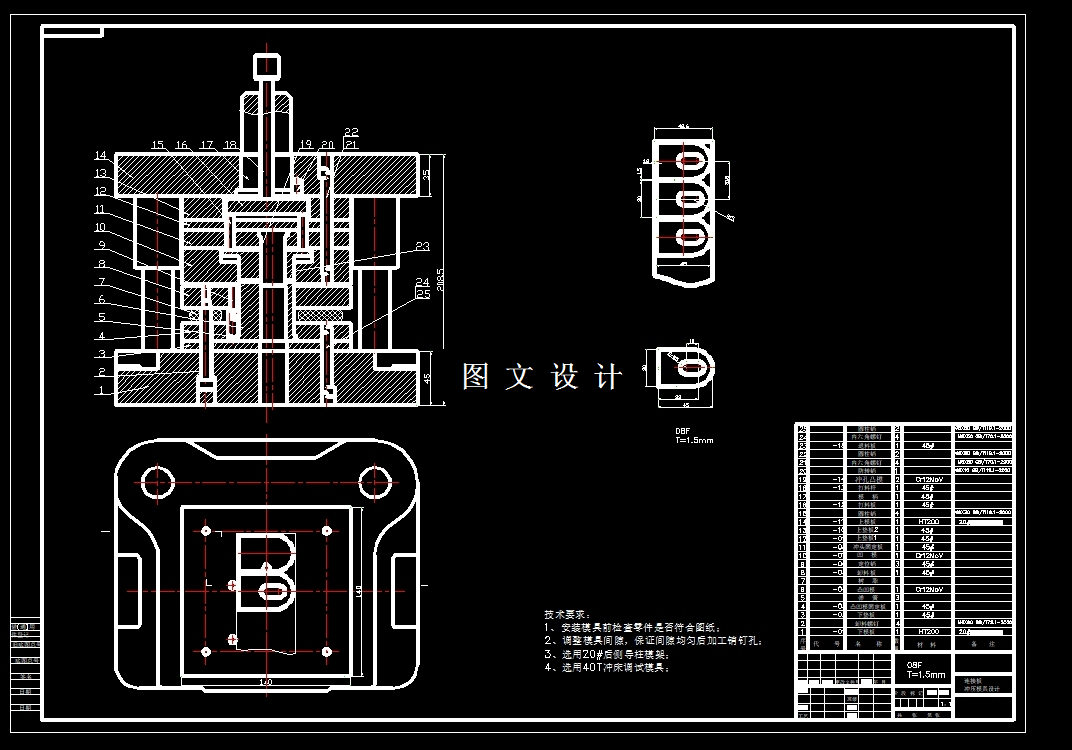

CAD版本图纸，共14张

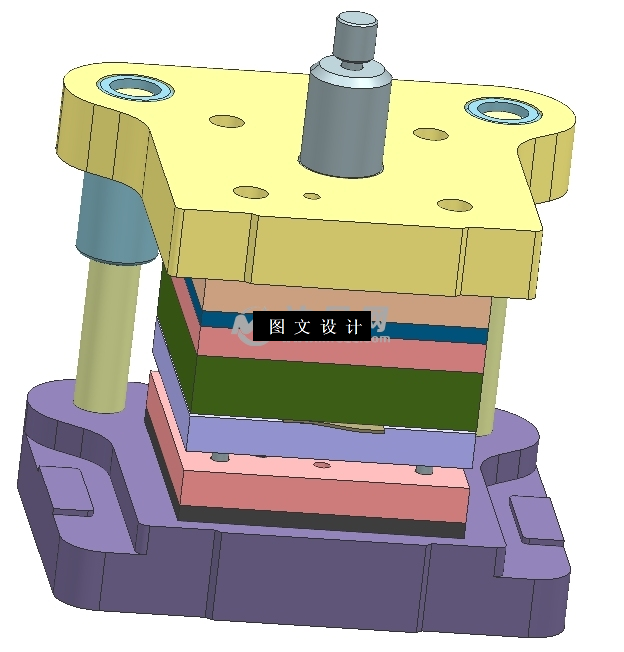

UG三维图一份

摘要

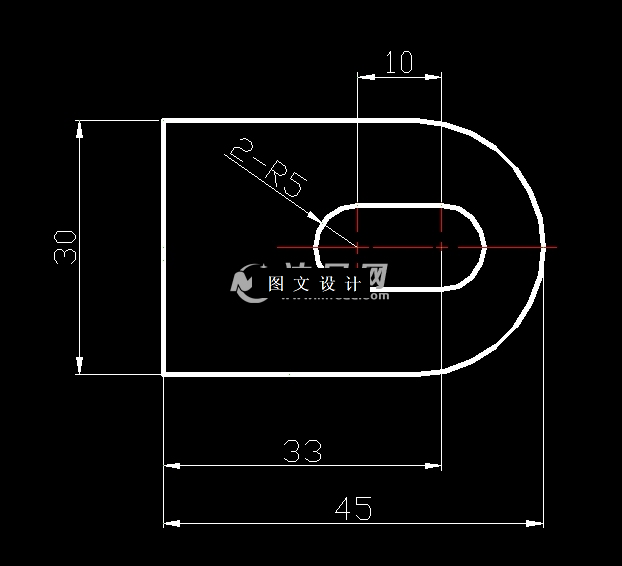

此设计为连接板冲压模具设计，采用的材料为08F，厚度：1.5mm，提供三维（UG格式）+二维装配图1张及主要零件图13张+设计报告文档( 文档约1.1W字 39页)。该冲压模具设计中，选取的设计题目是连接板冲压成型加工工艺分析与模具设计，本次设计的主要内容有对连接板制品的技术参数和产品结构详情进行分析和考量，确定制品的加工方式为级进模具的加工形式，在此基础上对制品性能进行分析，确定加工材料以及加工器械。确定好加工方式后，对模具的排样方式、冲裁力、冲裁零部件等方式进行分析和计算。确定以上相关内容后，采用软件对冲压模具的图纸进行绘制。最后确定该冲压模具的装配流程以及相关的注意事项，确保模具装配过程符合要求。通过上述流程后，完成了本次模具的设计和分析。
