N4254-汽车油管注塑模具设计【含UG三维图】 下载积分：70　资料编号： N4254

作品包括:

Word版设计说明书1份

CAD版本图纸，共11张

UG三维图一份

摘要

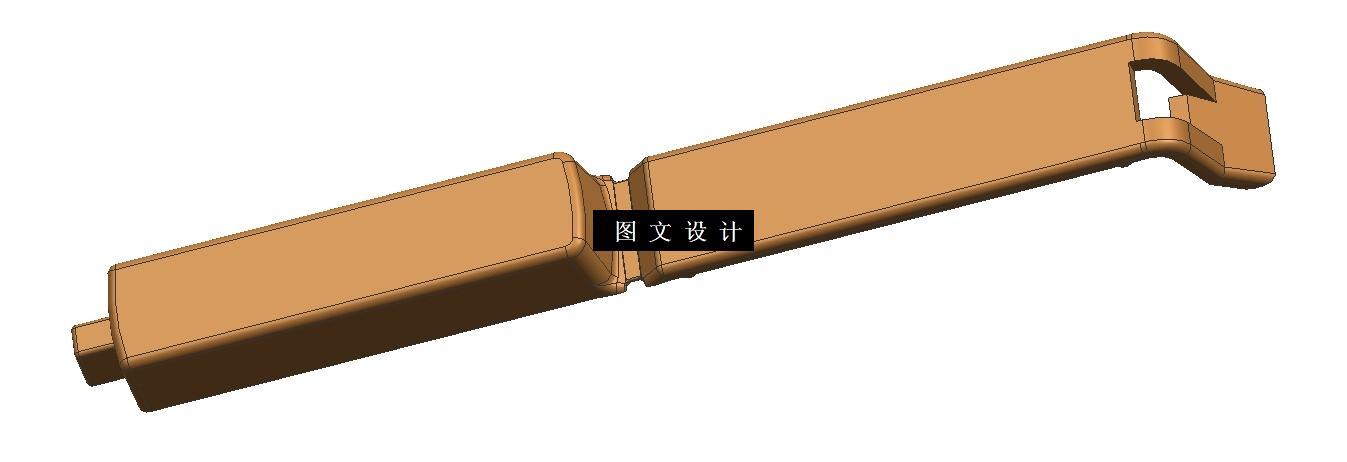

此设计为汽车油管注塑模具设计，采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图10张+设计报告文档( 文档约1.8W字 43页)。针对制造工艺是注射成型填充的汽车油管塑料件，其注射工程原料为ABS。汽车油管塑料件为一款需求数量特大的用品，本次会对汽车油管塑料件进行塑料件成型工艺分析与模具设计。分析中发现塑件在配合组装后的成品要求苛刻，因此对外观轮廓和需要配合的部位尺寸要求为中等精度，其余位置尺寸则可定为自由尺寸。秉着对塑件使用场合、环境、安装为塑件工艺分析条件，得出模具工艺方案。继而深入对模具设计技术刻苦钻研并查阅大量的典型案例，与本次汽车油管塑料件并合构思校对选出最理性的设计方案。
