N4289-工具箱卡扣注射模设计【含UG三维图】 下载积分：50　资料编号： N4289

作品包括:

Word版设计说明书1份

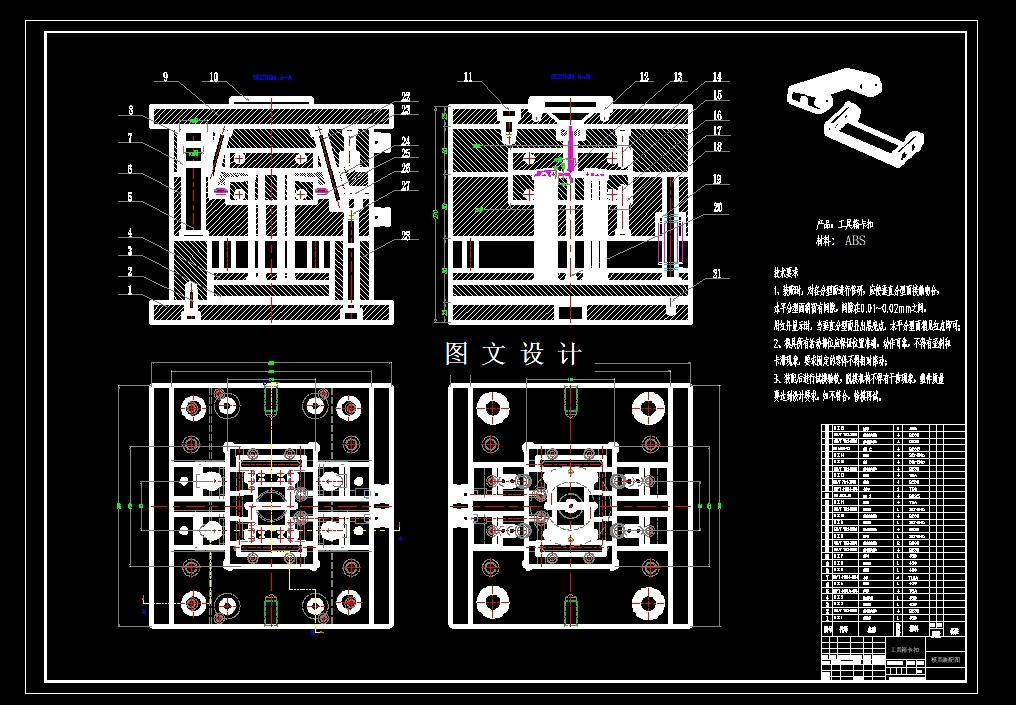

CAD版本图纸，共4张

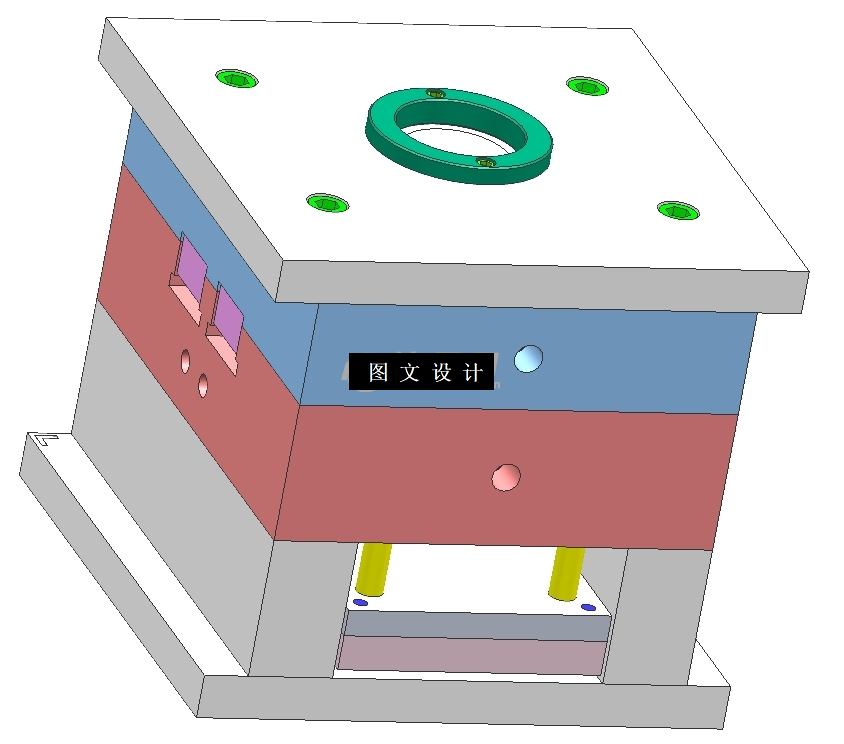

UG三维图一份

摘要

此设计为工具箱卡扣注射模设计，采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图3张+设计报告文档( 文档约0.8W字 21页)。根据工具箱卡扣实物进行测绘，利用UG软件绘制出工具箱卡扣的模型并生成二维工程图。对这个塑料件产品的使用性能进行分析，其中也包括了构造的分析，比如长宽高尺寸的数据精密度和外表的品级要求。塑料件为厚壁类似矩形件，均匀壁厚的塑件能够减少它的内应力。零件顶面有一不平的的凸状物，中间里面是空的，在设计推出时要距离保持足够，这样能安全地顶出模，并能保证表面质量。
