N4300-汽车水箱安装加强板模具设计【含UG三维图】 下载积分：100　资料编号： N4300

作品包括:

Word版设计说明书1份

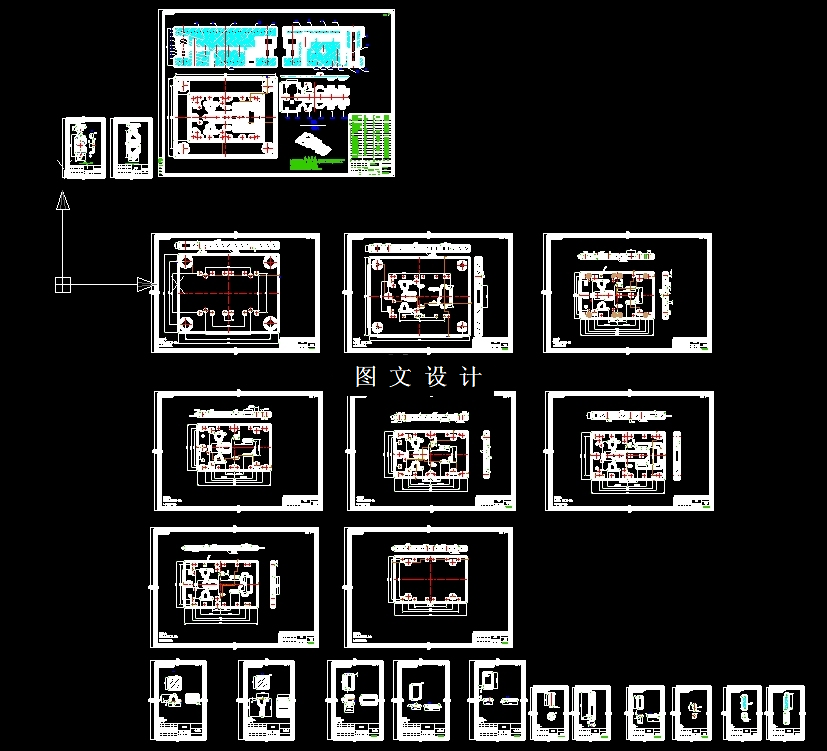

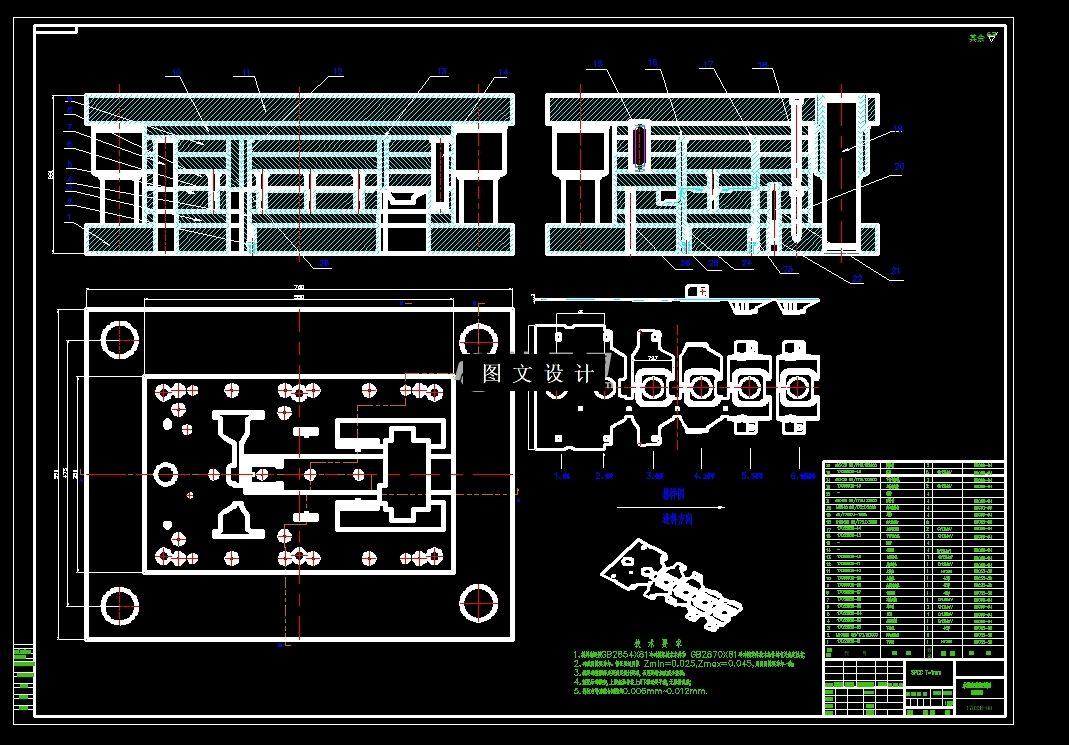

CAD版本图纸，共22张

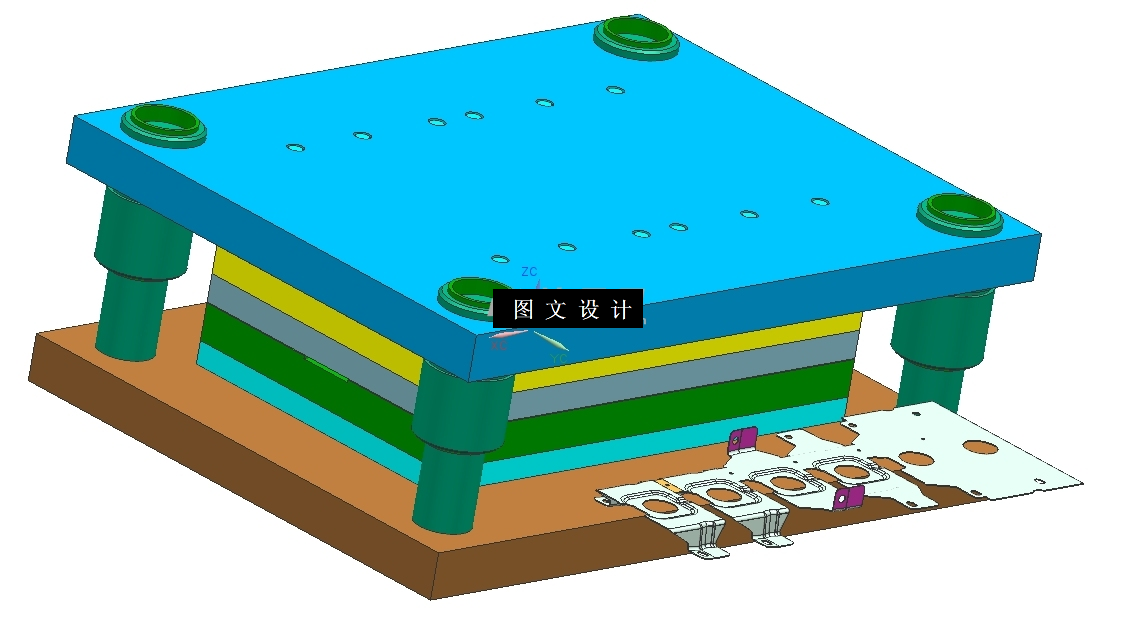

UG三维图一份

摘要

此设计为汽车水箱安装加强板工艺分析与模具设计，采用SPCC冷轧钢板作为原料，厚度为1mm，提供三维（UG格式）+二维装配图1张及主要零件图21张+设计报告文档( 文档约1.3W字 37页)。在对水箱安装加强板进行分析之后，确定用级进模进行生产，了解到该零件需求量较大，将其送料方式定为自动送料，这样设计可让生产的效率提高，减少操作者的工作量。设计中利用CAD与三维软件完成了水箱安装加强板零件图以及模具装配图的绘制，确定了设计的方向。接着分析了零件的构造，尺寸公差以及精度，在对经济性以及可行性进行了分析之后，将零件的冲压工艺步骤以及模具的构造确定下来。随后对模具中的重要零件进行了逐个分析与设计，在确定了相关参数之后，选取了生产所需的压力机。另外分析了模具设计以及工艺流程设计时，需要注意的事项，并对所选冲压机进行了验证。
