N4309-食品封口夹注塑模具设计【含UG三维图】 下载积分：100　资料编号： N4309

作品包括:

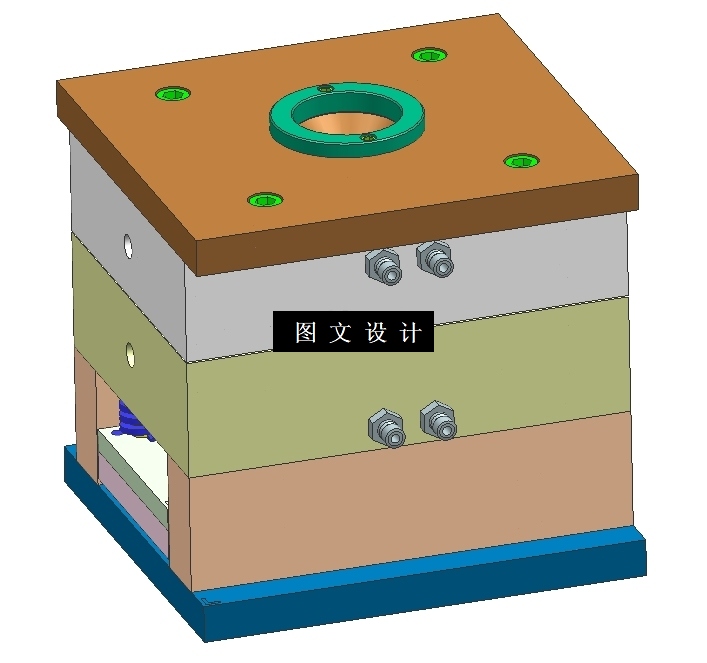

Word版设计说明书1份

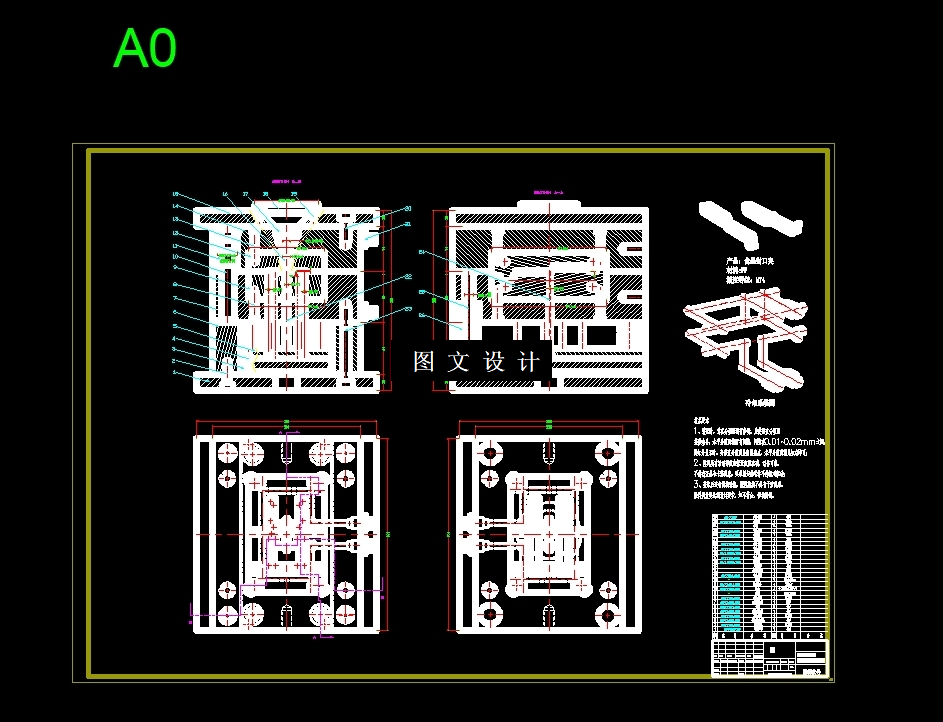

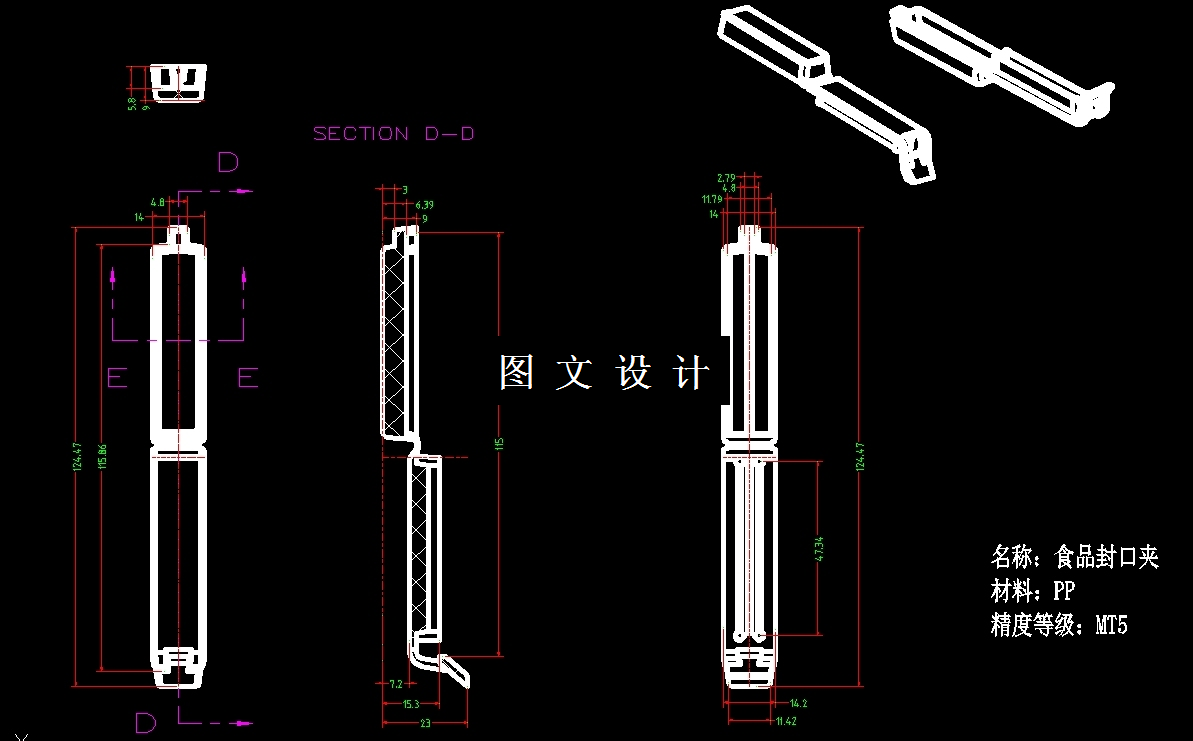

CAD版本图纸，共10张

UG三维图一份

模流分析一份

摘要

此设计为食品封口夹注塑模具设计，采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图9张+模流分析+设计报告文档( 文档约1.6W字 49页)。本次设计采用PA66塑料作为原料进行注塑成型，通过所做塑件的工艺性分析和材料的本身属性，选用卧式注塑机及采用一模两腔的成型方式。同时，对模具内部零件各个部位进行必要的计算和强度校核，此外还对浇注系统、成型系统、冷却系统、推出机构、分型面的选择、成本预算和环境分析进行了分析设计。为了满足对塑件表面光滑度的要求，提高加工效率和精度，采用侧浇口进胶的两版模。然后再进行三维建模和完成二维的装配图和主要零件图，最后编写说明书。
