N4310-托架冲压模具设计-长115 下载积分：100　资料编号： N4310

2套模具设计作品包括:

Word版设计说明书1份

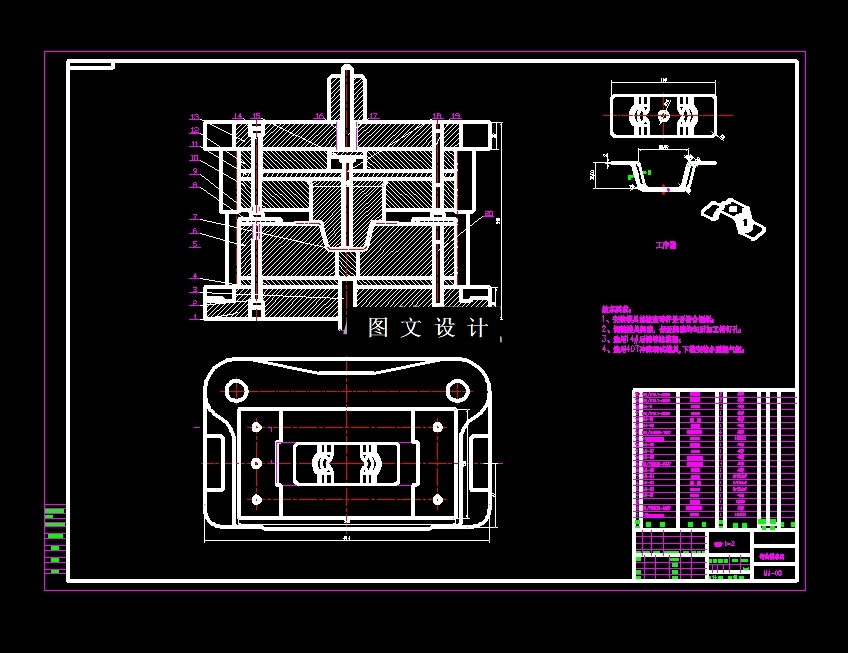

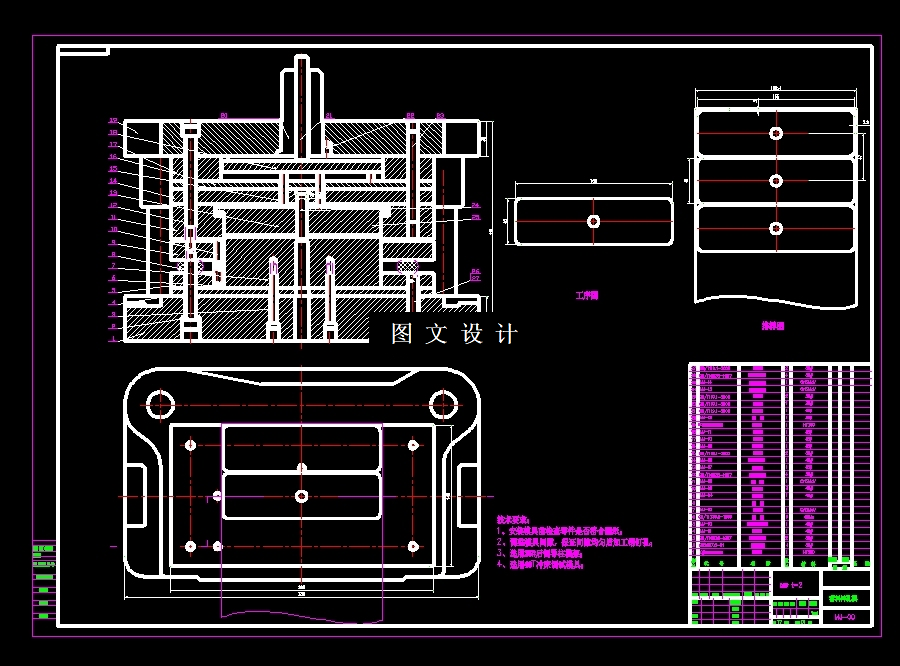

CAD版本图纸，共28张

摘要

此设计为托架冲压模具设计，采用的加工材料为08F，厚度：2mm，提供二维装配图2张及主要零件图26张+设计报告文档( 文档约1.3W字 42页)。确定制品的加工方式为复合模组合模具的加工形式，在此基础上对制品性能进行分析，确定加工材料以及加工器械。确定好加工方式后，对模具的排样方式、冲裁力、冲裁零部件等方式进行分析和计算。确定以上相关内容后，决定采用两幅模具对工件进行设计，分别为一幅冲孔落料模与一幅弯曲成型模具，采用软件对冲压模具的图纸进行绘制。最后确定该冲压模具的装配流程以及相关的注意事项，对压力机的参数进行校核，确定其符合要求，随后对冲压模具的凹、凸模进行分析设计。完成上述的内容后，通过软件对冲压模具的图纸进行绘制。最后确定该冲压模具的装配流程以及相关的注意事项，确定装配符合要求。通过上述流程后，最终完成了本次模具的设计和分析。1767238
