N4315-塑料油箱罩注塑模具设计【含UG三维图】 下载积分：60　资料编号： N4315

作品包括:

Word版设计说明书1份

CAD版本图纸，共10张

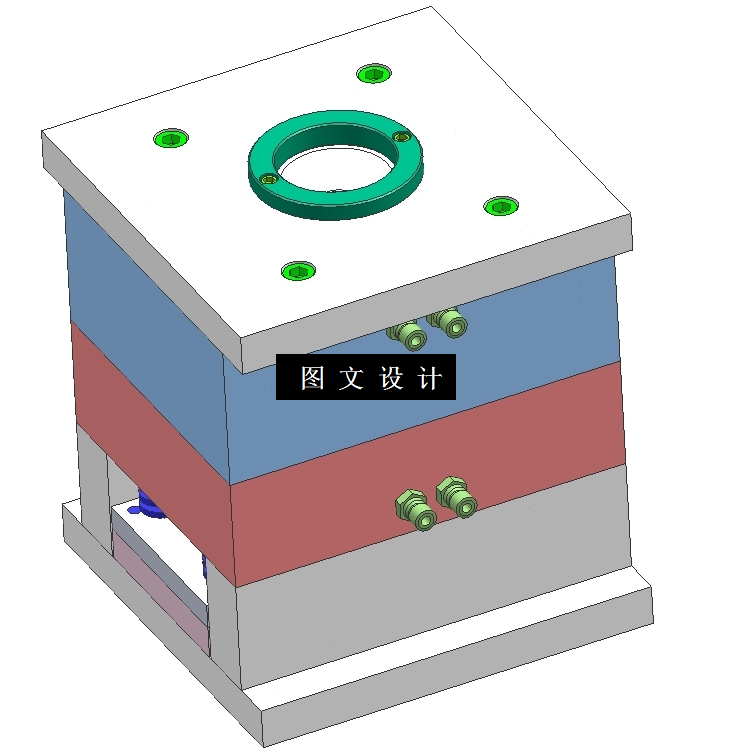

UG三维图一份

摘要

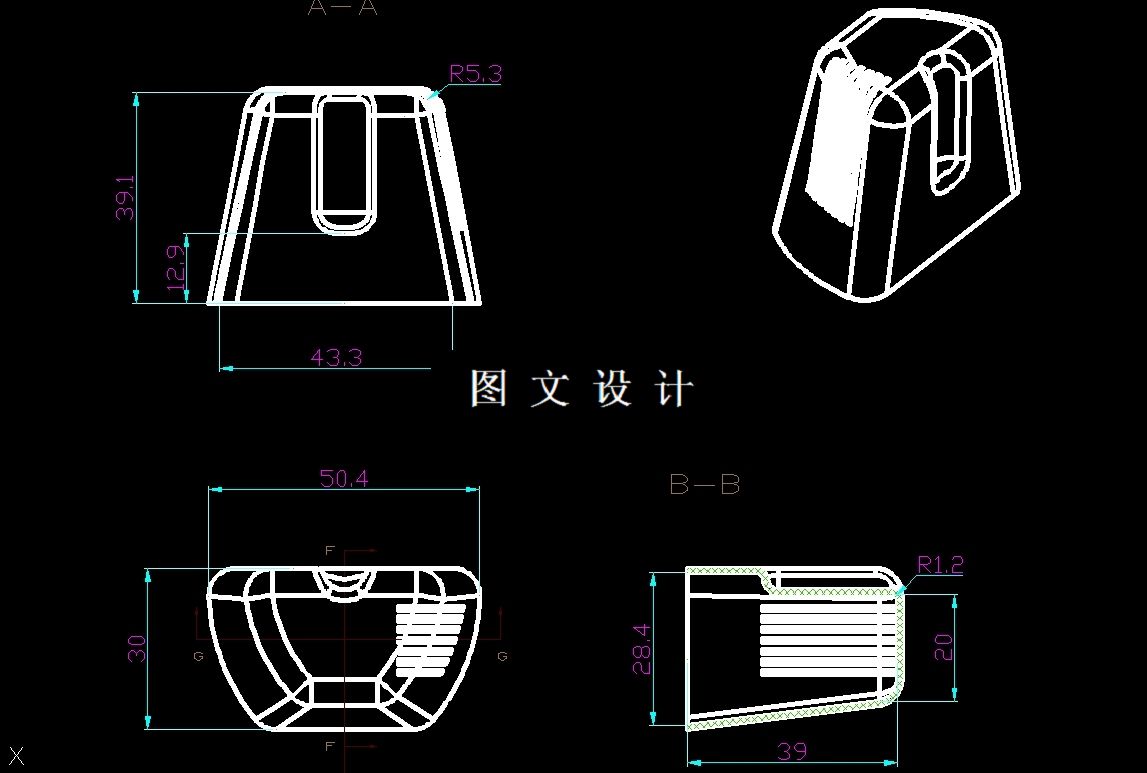

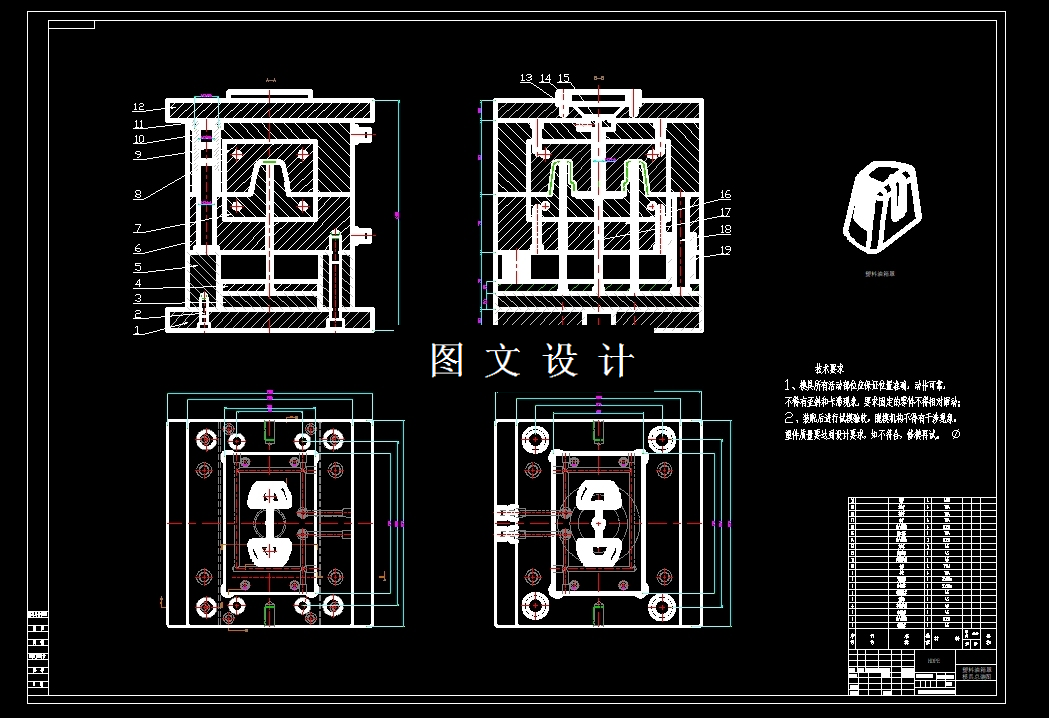

此设计为塑料油箱罩注塑模具设计，采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图9张+设计报告文档( 文档约1.3W字 37页)。通过三维绘图软件UG对本次设计的塑料油箱罩制品进行建模处理，通过建模，可以对本次设计的制品的结构形态进行全面的了解和分析。本次设计的制品的内部结构上相对来说在模具加工行业中算中等难度，因此加工的流程和设计的复杂程度来说同样不会太难，并且该制品的壁厚分布相对来说较为合理。通过对该制品的加工效率以及生产过程进行工艺分析，最终确定选用的加工方式为一模四腔的结构，选取潜浇口进胶的两板模具结构。在对本次模具设计之前，先根据塑料油箱罩产品的要求完成制品的加工材料选择，此后对模具的加工成型的时候的各项参数进行分析，确定各项加工条件，通过参数，可以确定注塑成型的机器，在对注塑成型机进行确定的时候，一般的方法是注塑机的所有参数都要符合模具参数，选择完成后还需要对注塑机的参数进行校核，确保其能符合加工要求。分析完成后，把该模具的各部分以及装配图通过CAD绘制成二维图，通过UG绘制出模具的三维图，从而完成本次模具的设计。
