N4320-创意水杯托制品注塑模具设计【含UG三维图】 下载积分：100　资料编号： N4320

作品包括:

Word版设计说明书1份

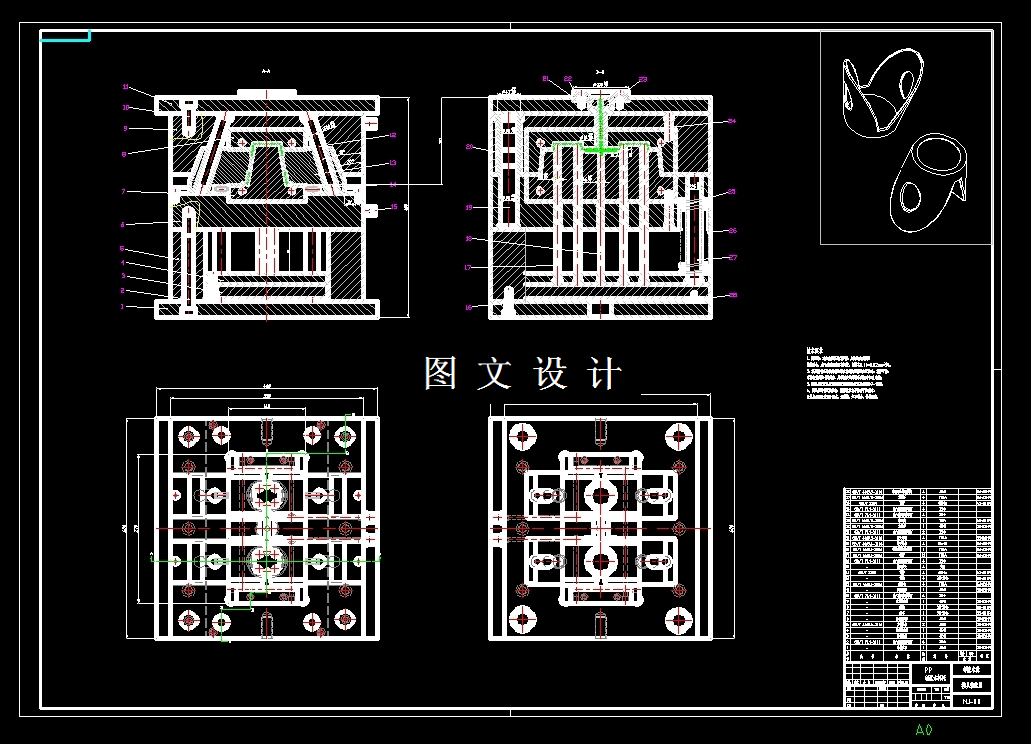

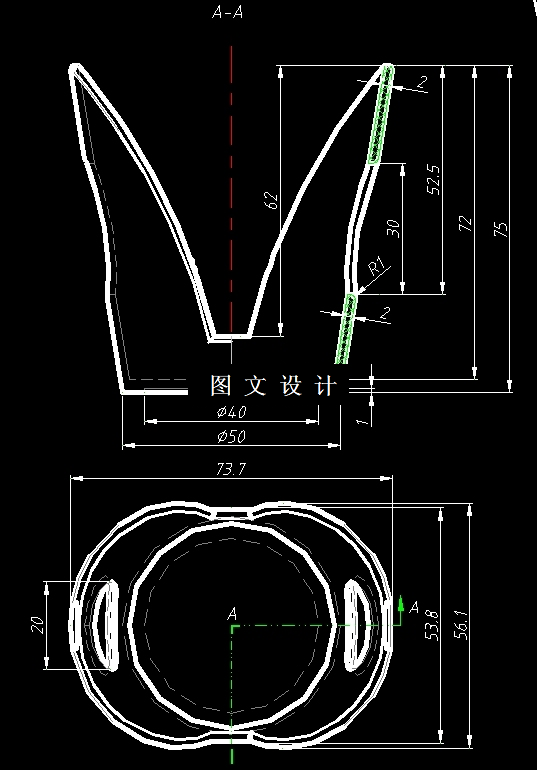

CAD版本图纸，共17张

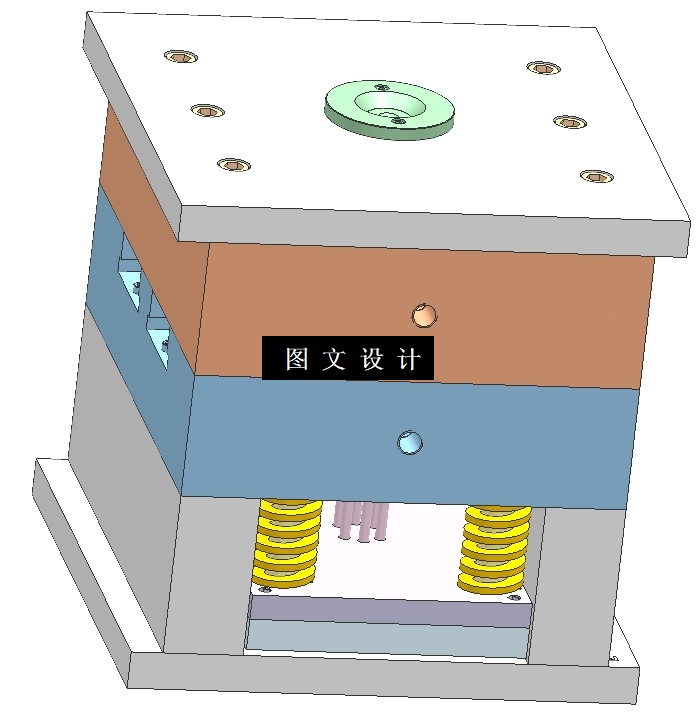

UG三维图一份

摘要

此设计为创意水杯托制品塑件进行注塑模具设计，采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图16张+设计报告文档( 文档约1.5W字 40页)。此次设计是对一个创意水杯托制品塑件进行注塑模具设计，通过使用三维建模软件UG及Pore等对塑件进行建模绘画，并对这个塑件进行了结构及产量、精度能多个分析，在结合行业经验同时结合理论知识得知本次设计的零件的尺寸与形状相对简单，是一个壳体类的塑料零件它的壁厚适中，在经过充分的综合分析模具的大小以及塑件的产量和生产效益后，拟定为一模二腔的为基础的设计，在模具的浇注系统方面采用了常规经典的侧胶口进胶的方式，模架的结构采用了两板模架。
