N4327-蝶形螺帽注塑模具设计【含UG三维图】 下载积分：80　资料编号： N4327

作品包括:

Word版设计说明书1份

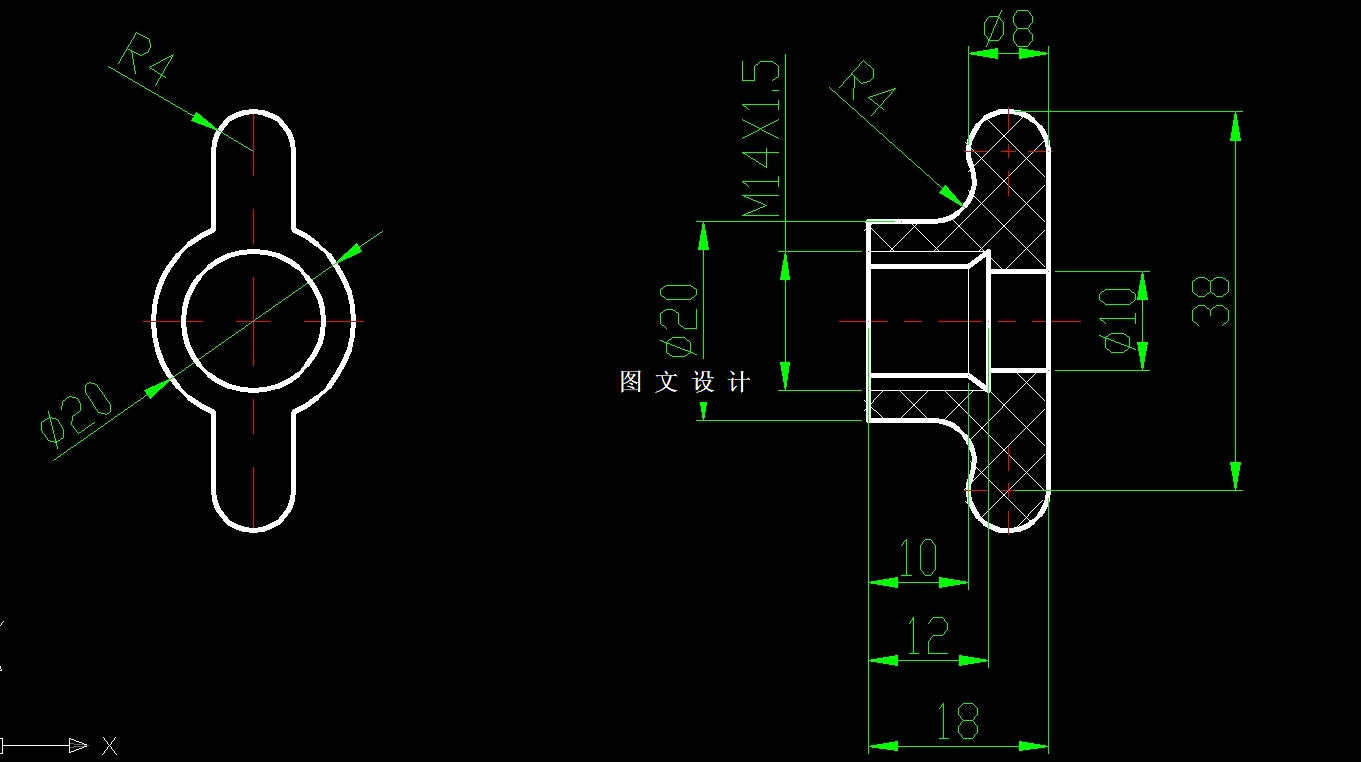

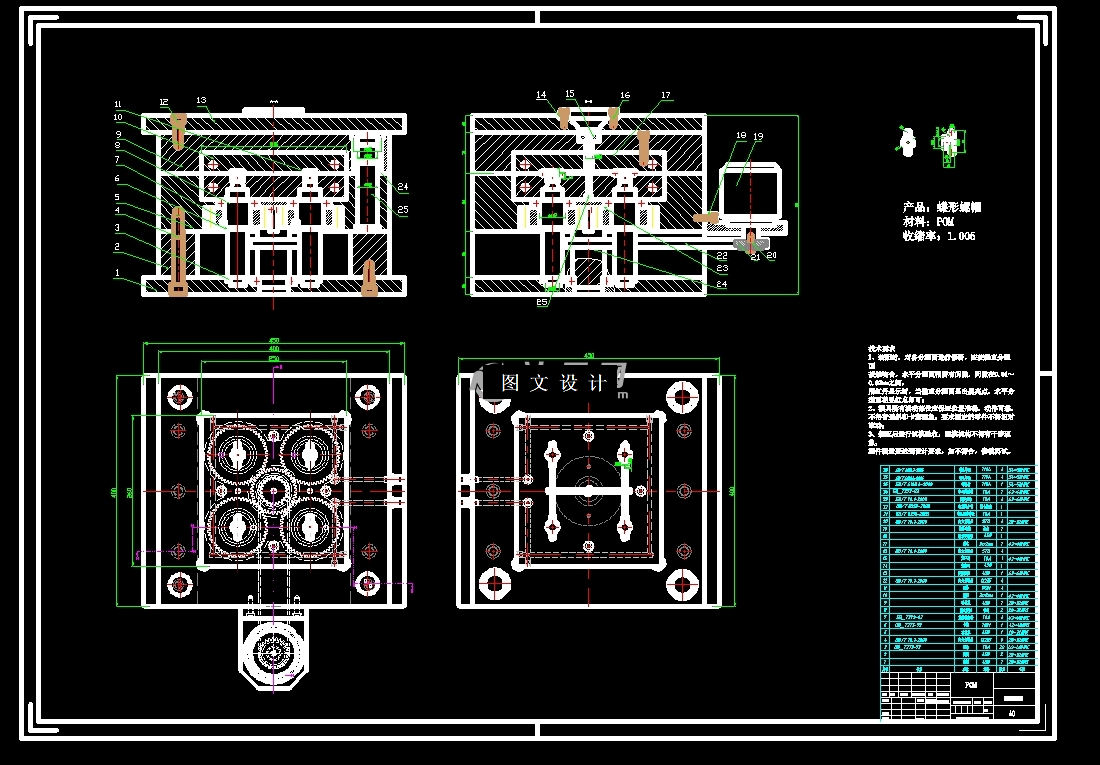

CAD版本图纸，共12张

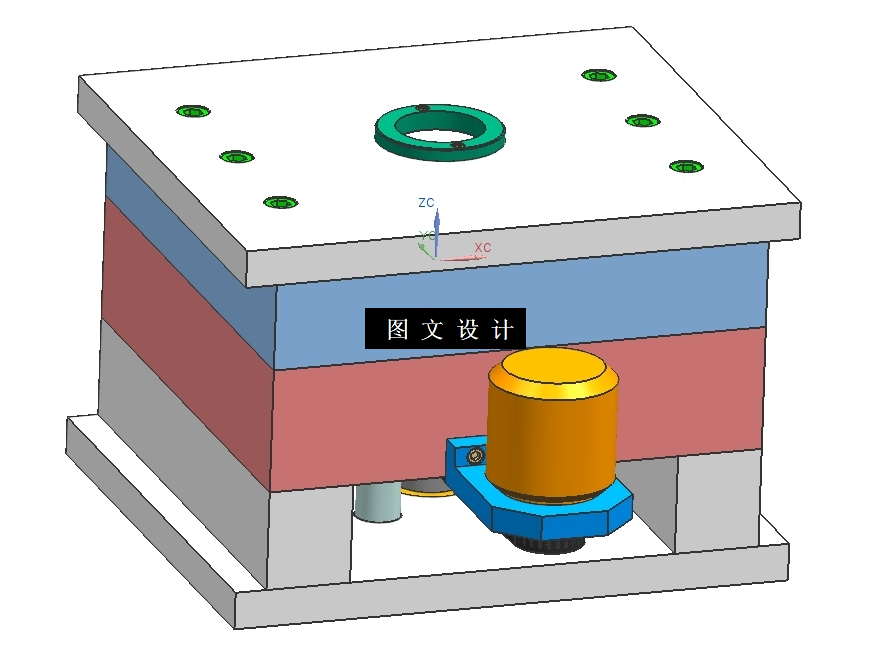

UG三维图一份

摘要

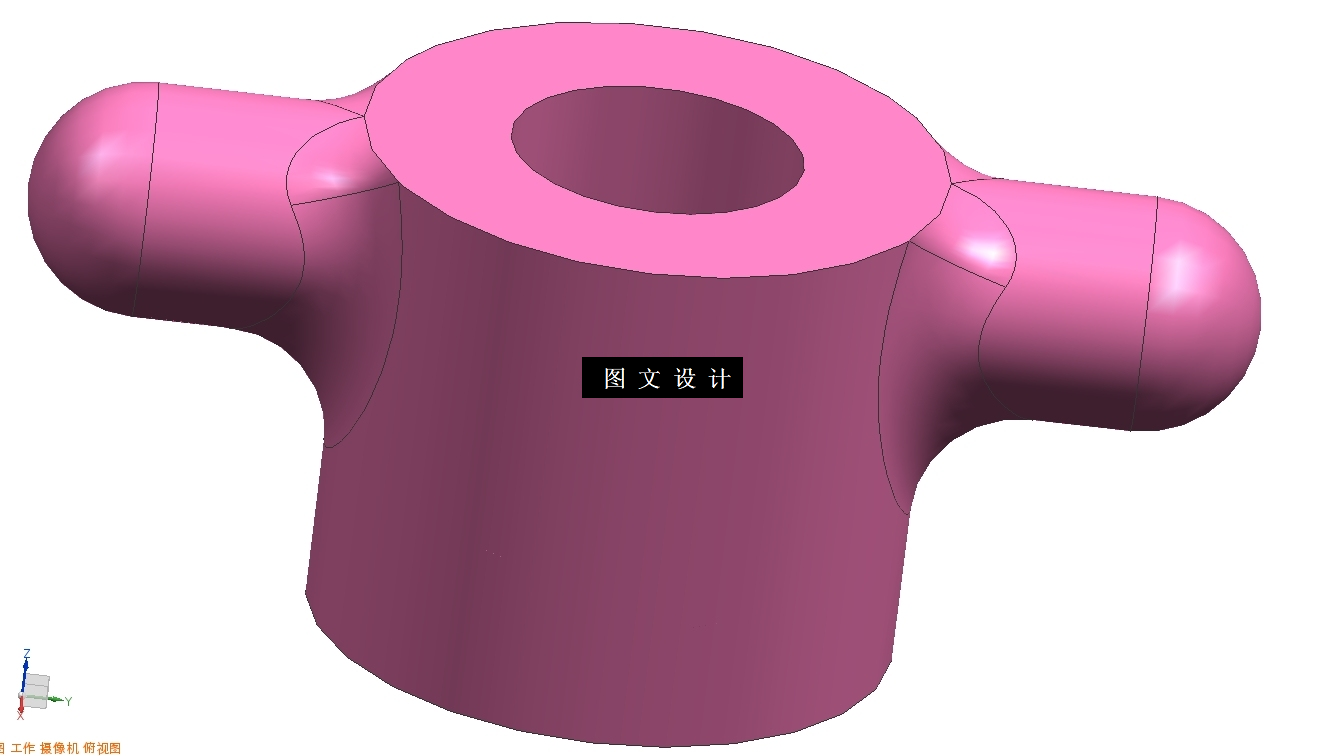

此设计为蝶形螺帽注塑模具设计，采用一模四腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图11张+三维爆炸图+设计报告文档( 文档约1.4W字 43页)。注射成型是热塑工艺技术中最为显著的批量成型技术，使用非常广泛。而本次选课题的蝶形螺帽零件则是来自于生活中真实产品，具有一定制造需求，是一款蝶形螺帽塑件，因此首先要对零件进行性能分析。分析中发现塑件外外观和物理需求选用了POM材质。因零件在配合组装后的成品定义零件为中等精度。设提升生产效率的重要因素之一。
