N4337-输油管接头注塑模具设计【含UG三维图】 下载积分：100　资料编号： N4337

作品包括:

Word版设计说明书1份

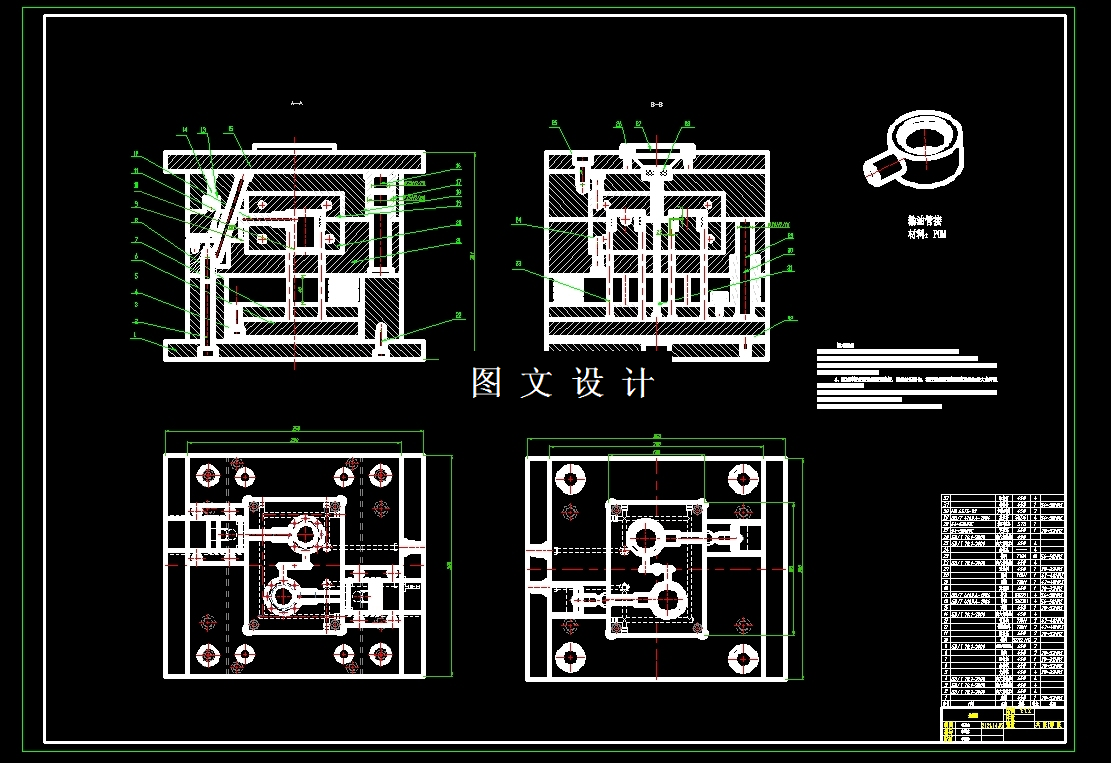

CAD版本图纸，共11张

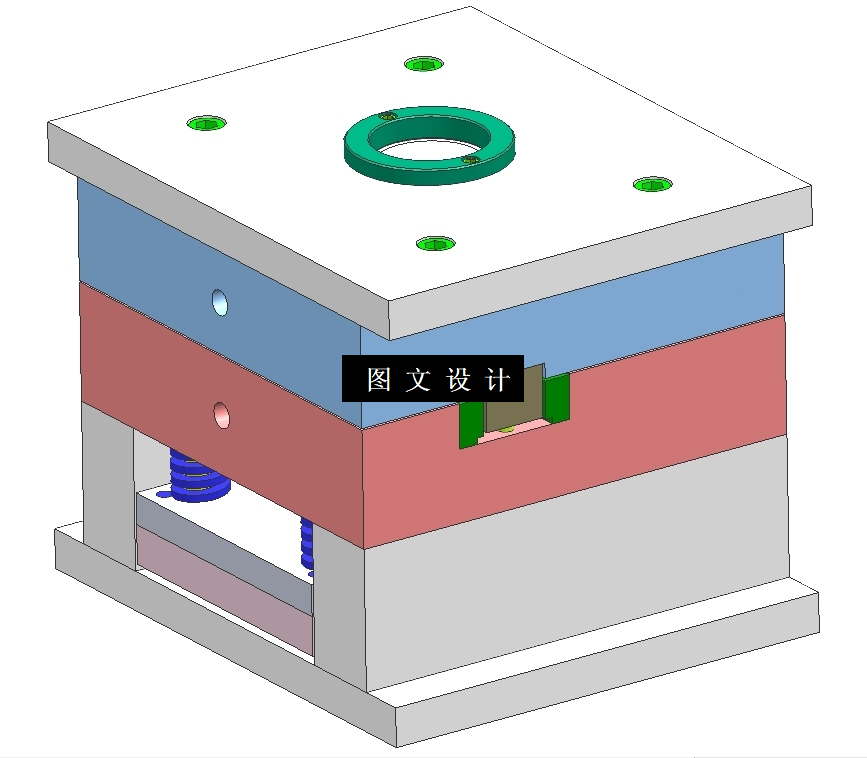

UG三维图一份

摘要

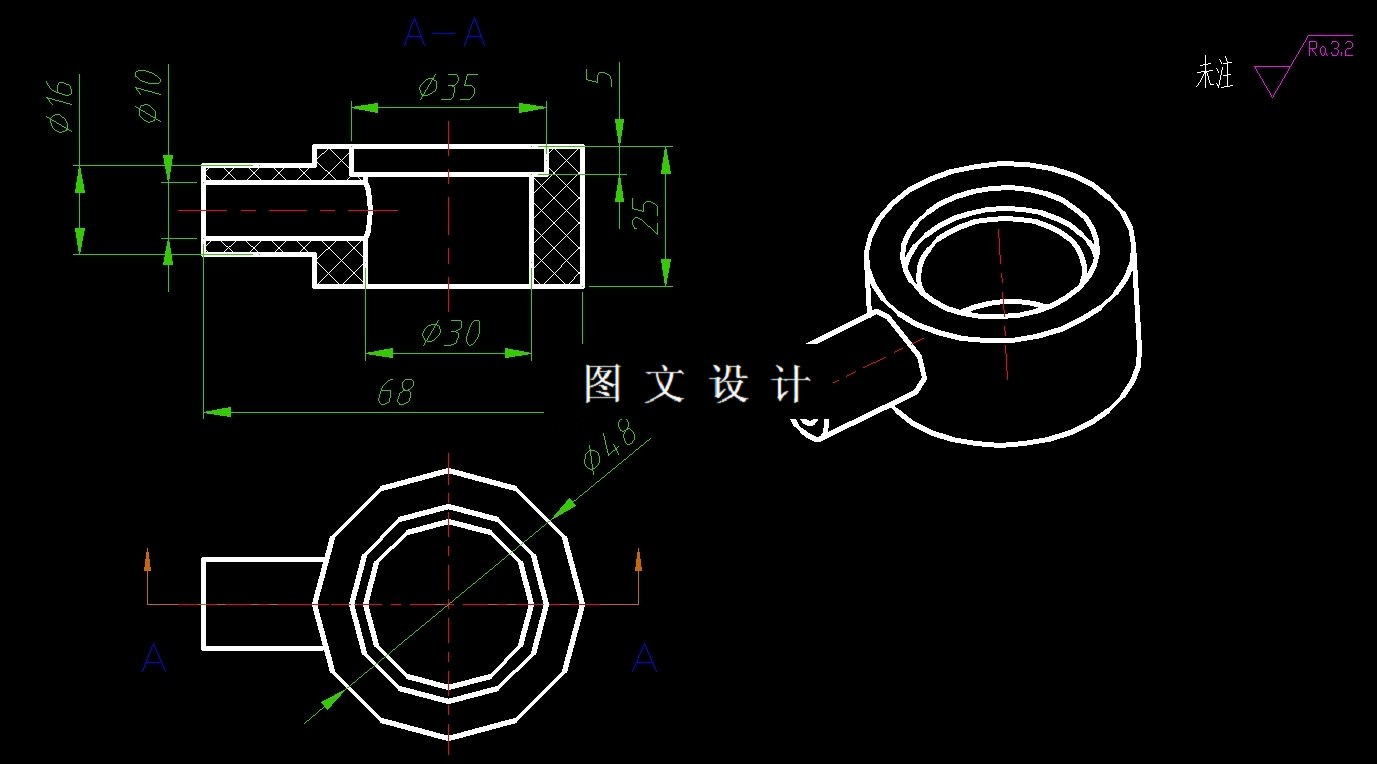

此设计为输油管接头注塑模具设计，采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图10张+设计报告文档( 文档约1.3W字 42页)。第一步要做的是观察塑件，研究该塑件的重要尺寸，然后用三维和二维软件把它的基本外形以及重要尺寸画出来。通过已经画好的三维图和二维图我们可以知道，该塑件整体呈圆形，内部为中空结构的壳体零件，需塑件壁厚都很均匀约3-9mm，是一个厚壁的受力零件，是适用注塑生产成型工艺的。该塑件的基本外形直径48mm宽总高22MM，68MM，长使用UG.NX 或者三维CAD设计软件将带输油管接头的三维模型建出来。
