N4357-肥皂盒盖注塑成型零件数控加工及成型模拟【含UG三维图】 下载积分：60　资料编号： N4357

作品包括:

Word版设计说明书1份

CAD版本图纸，共2张

UG三维图一份

NC编程一份

摘要

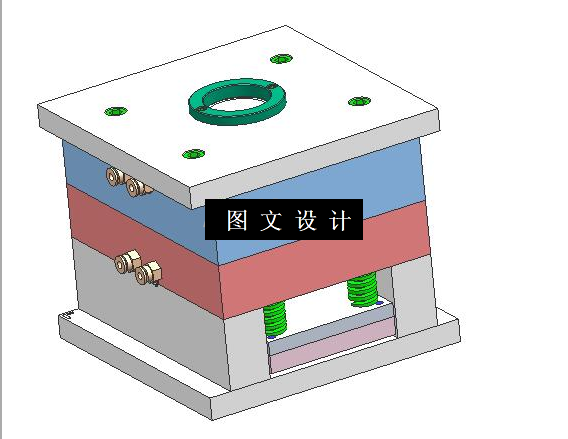

肥皂盒盖注塑成型零件数控加工及成型模拟，提供三维+二维+模流+编程+ 文档47页17320字数，本次设计的制品为肥盒盖，利用UG来完成制品3D模型建模，并完成相关成型部件的设计，利用CAD/UG来完成其成型部分的2D和3D零件图。该塑件采用一出二型腔布局，侧浇口浇注系统，采用环绕式冷却系统。模具结构紧凑、工作可靠、操作方便、运转平稳、冷却效果好、劳动强度低、生产效率高、生产的塑件精度高、生产成本低。在完成模具设计后，运用UG对型芯和型腔进行数控编程加工和仿真，模拟CNC加工过程，并生成相关机器代码。利用Moldflow6.1，对塑件进行注塑过程的充填、保压、冷却、翘曲等相关成型参数进行模拟，并生成模流分析报告。本文从型腔数量和布局的确定、型芯、型腔的设计、浇注系统的设计、冷却系统设计等给出了详细的设计过程。对数控编程项目进行了刀具的选择，加工工艺的选择，加工参数的设计严谨合理。在模流分析方便，根据塑件的材料，制定合理的注塑成型工艺参数，并实现充填优化。
