N4360-火灾报警器注塑模具设计【含UG三维图】 下载积分：60　资料编号： N4360

作品包括:

Word版设计说明书1份

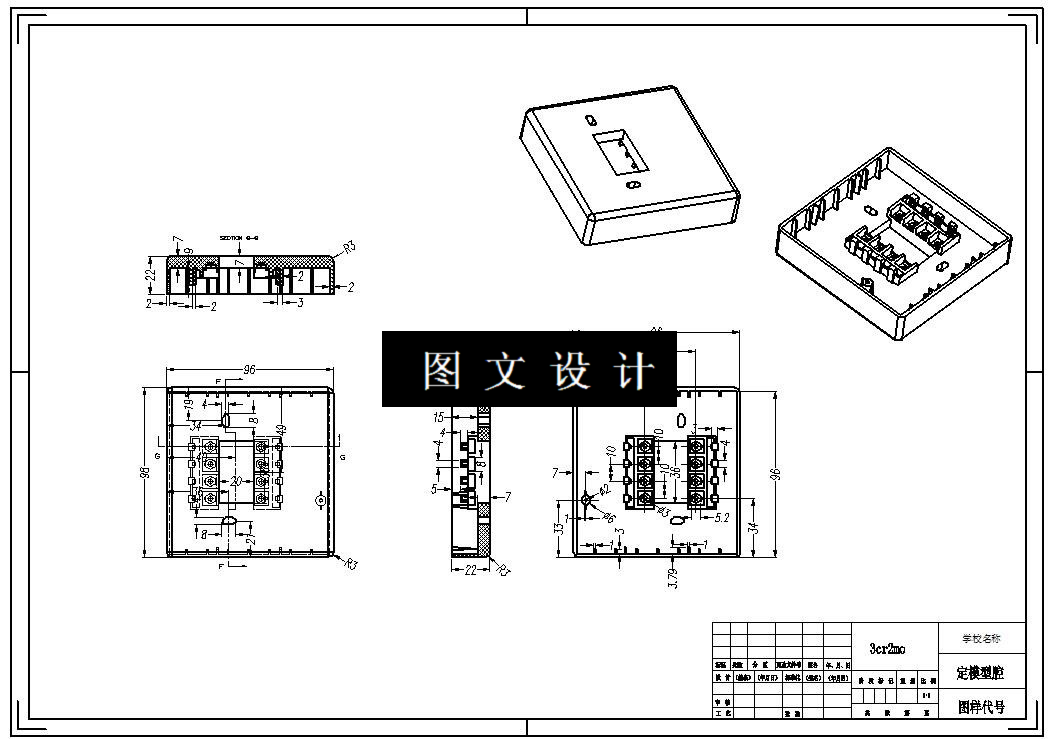

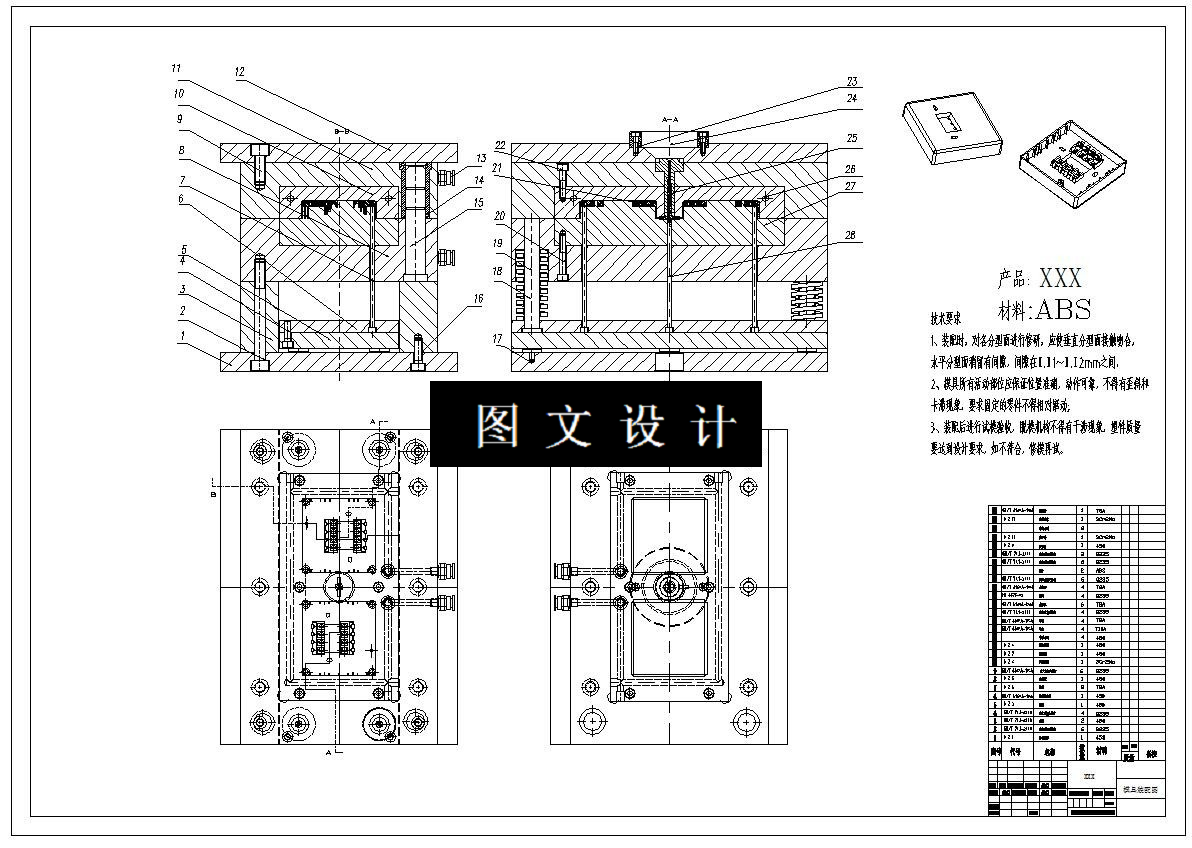

CAD版本图纸，共4张

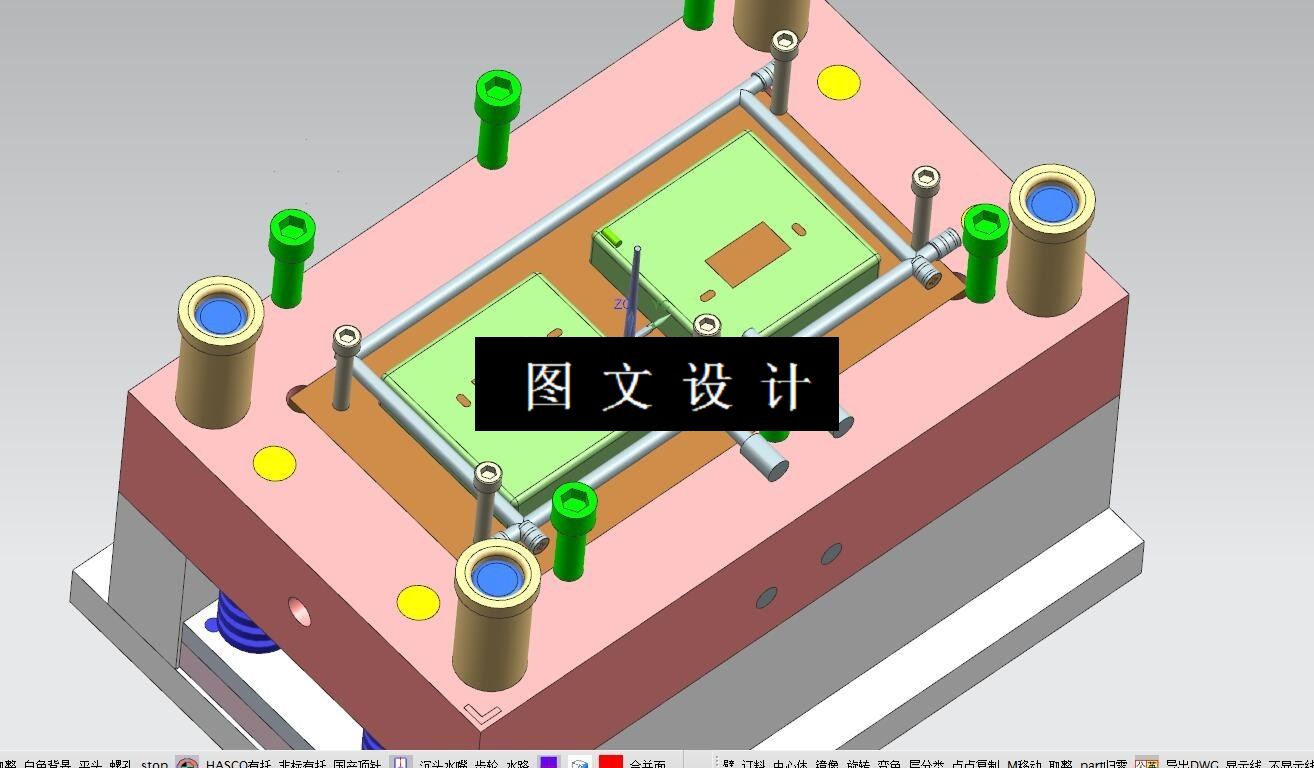

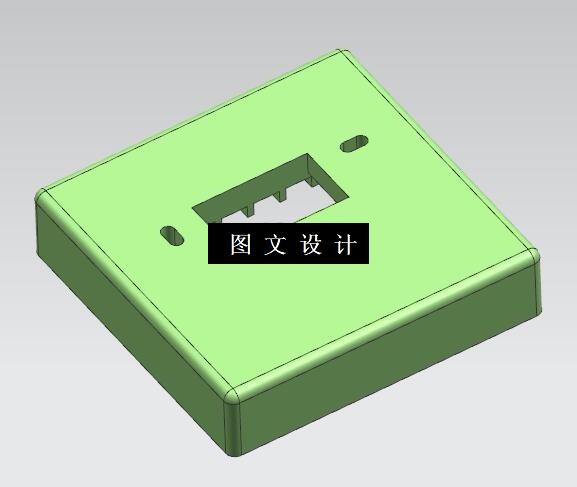

UG三维图一份

摘要

手动火灾报警按钮下盖注塑模具设计 提供三维（三维有UG8.5格式+STP通用格式）+二维装配图及两张零件图 本论文针对手动火灾报警按钮下盖进行注塑模具设计，对塑件进行材料和结构的分析。一模两腔，利用Moldflow软件，分析网格质量，浇注系统，冷却系统，成型窗口，以及流动情况；对分型面，浇注系统、模具成型零部件，结构零部件，推出机构、模架，进行模具结构设计，用UG绘制出三维模型。本课题的材料为ABS，选用卧式螺杆式注射机，型号为G54-S200/400，采用单分型面，侧浇口，主流道为锥体，分流道为非锥体，截面形状为圆形，浇口为非锥体，截面形式为矩形，组合式的型腔与型芯，标准模架中直浇口C型模架、循环式冷却水道的形式，采用导柱导套进行定位，一个零件用四根推杆推出，四个弹簧复位杆进行复位的方法，设计出了一套符合塑件生产的注塑模。
