N4366-空调遥控器建模及模具设计及模流分析【含UG三维图】 下载积分：60　资料编号： N4366

作品包括:

Word版设计说明书1份

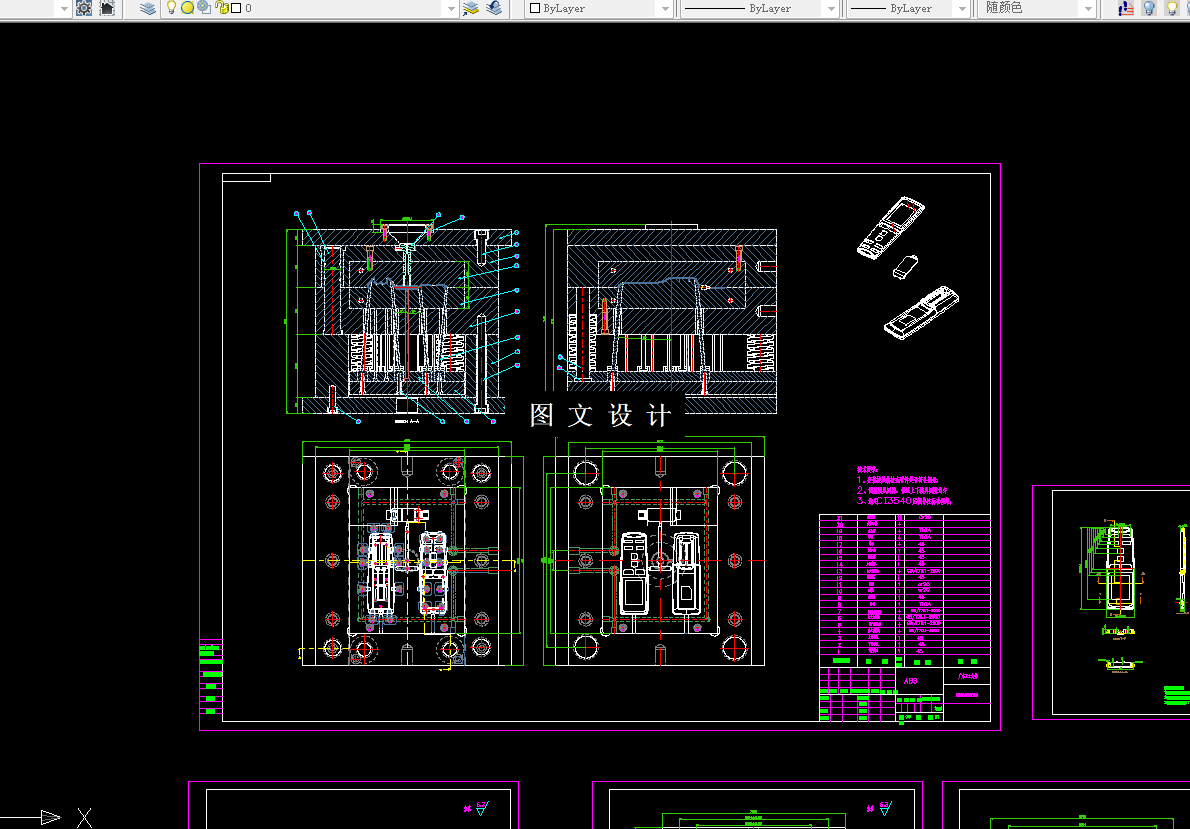

CAD版本图纸，共11张

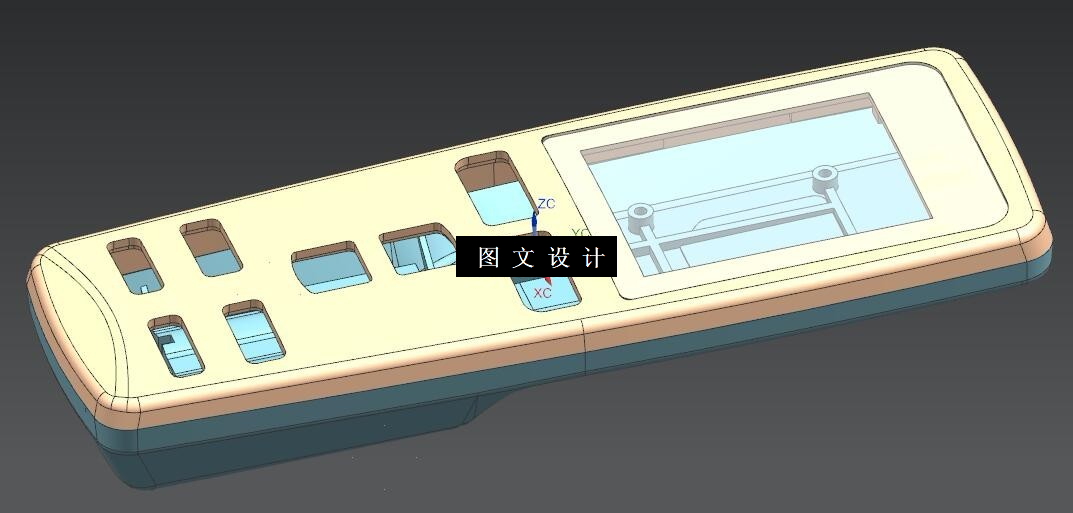

UG三维图一份

模流分析一份

摘要

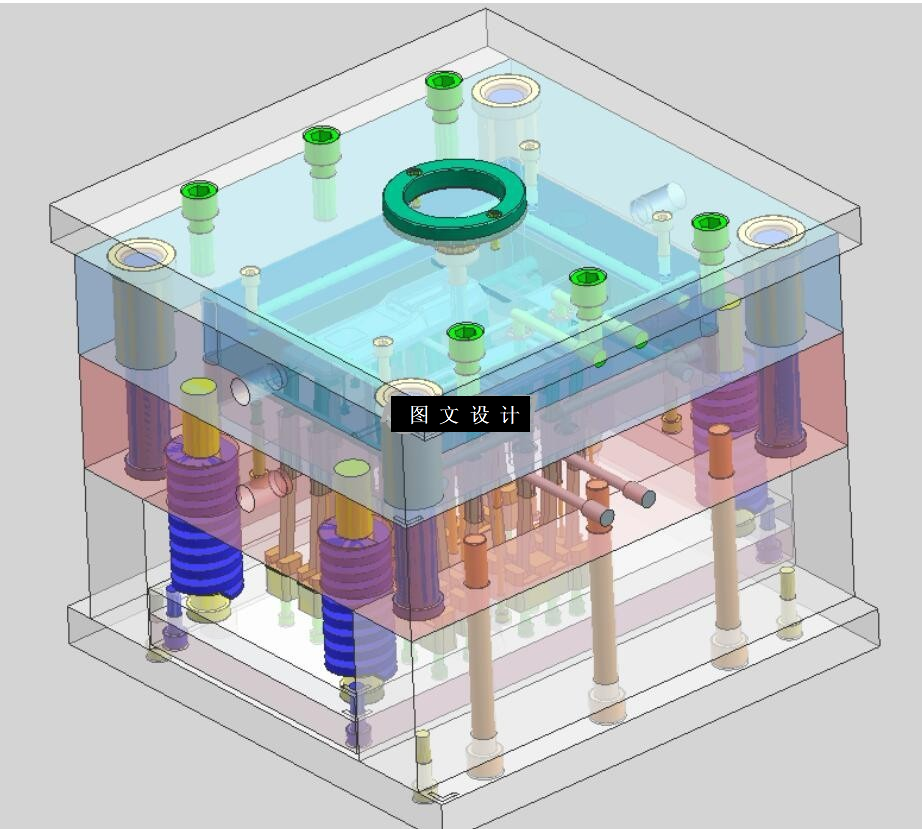

空调遥控器建模及模具设计及模流分析 提供三维（三维有UG8.5格式）+二维装配图及主要零件图+设计文档( 总页50页 15783字)+模流分析源文件+两个工艺卡 本设计详细地阐述了空调遥控器塑件(上盖、下盖、电池盖)注射模具的设计过程，给出了注射模具设计的一般步骤。在对产品进行结构分析和工艺分析的过程中，利用Moldflow软件模拟分析，分析成型过程中的参数变化、预测充型质量和可能出现的缺陷，确定了模具最佳浇注系统结构，然后选择注射机并确定型腔数目，接着确定成型方案：总体结构设计、分型面设计、浇注系统设计、脱模机构设计、冷却系统设计等。最后进行注塑机工艺参数校核，包括注射量、锁模力、注射应力、模具厚度和注塑机闭合高度等方面；可实现塑件的大批量自动化生产，该设计对其它不同机构产品的注塑模具设计有一定的参考价值、。列出了注射机选择的主要依据，并对主要参数进行了校核。在模具的结构设计的过程中，举出了各部分设计时应参照的原则，并结合本课题进行了具体的分析。在分型面的选择问题上，本设计列出了方案，通过分析比较，选择了一种最佳方案。斜顶的主要参数确定，参照了顶出的计算方法，指出了斜顶机构的设计要点,在设计完结构后，对试模过程中可能出现的问题做了详细的分析，并提出了相应的解决方法。使用UG进行三维造型贯穿整个设计过程，使设计变得很轻松，也可以及时地发现模具中的干涉等问题。
