N4364-手柄塑料模具设计【含UG三维图】 下载积分：50　资料编号： N4364

作品包括:

Word版设计说明书1份

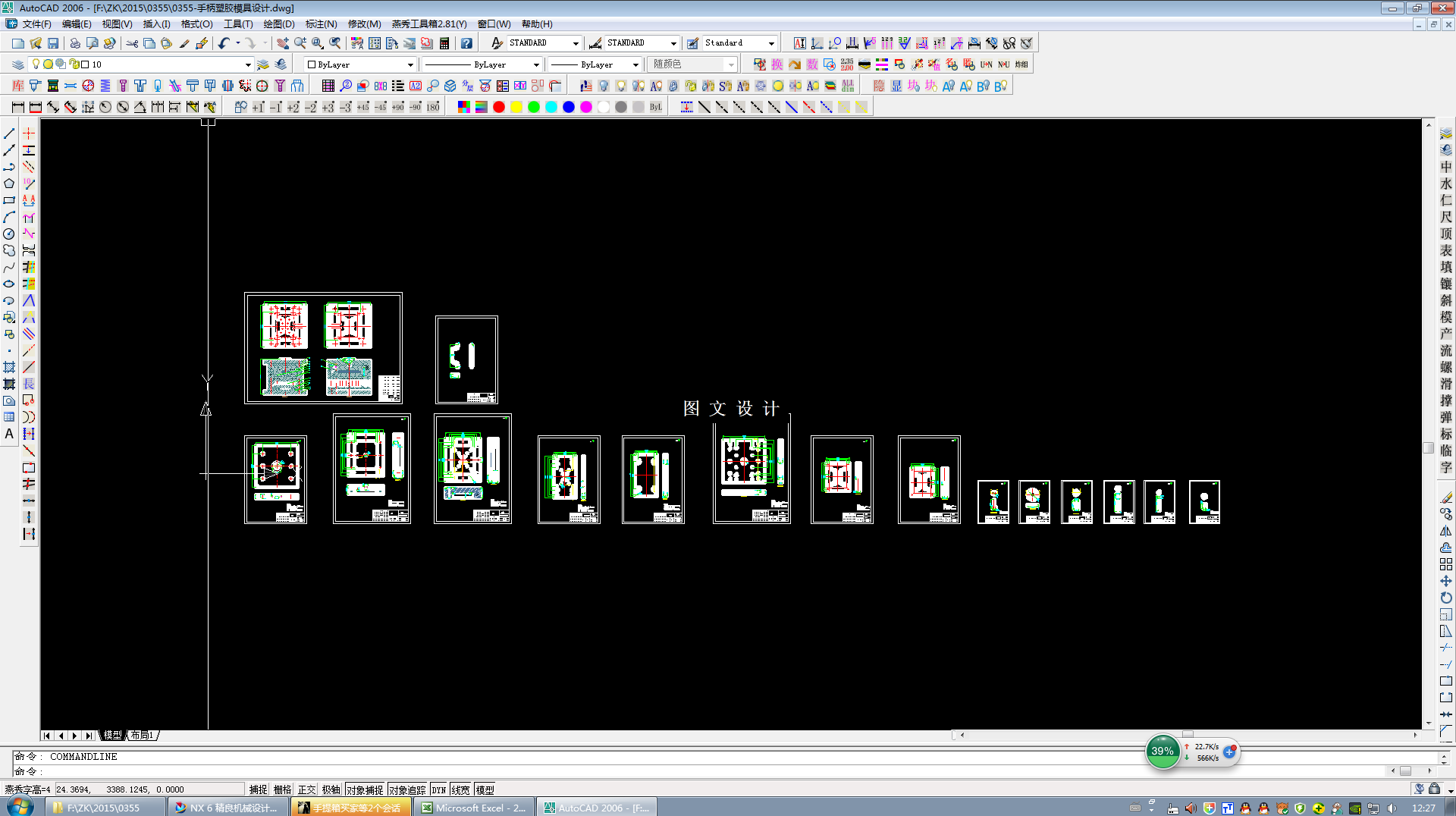

CAD版本图纸，共15张

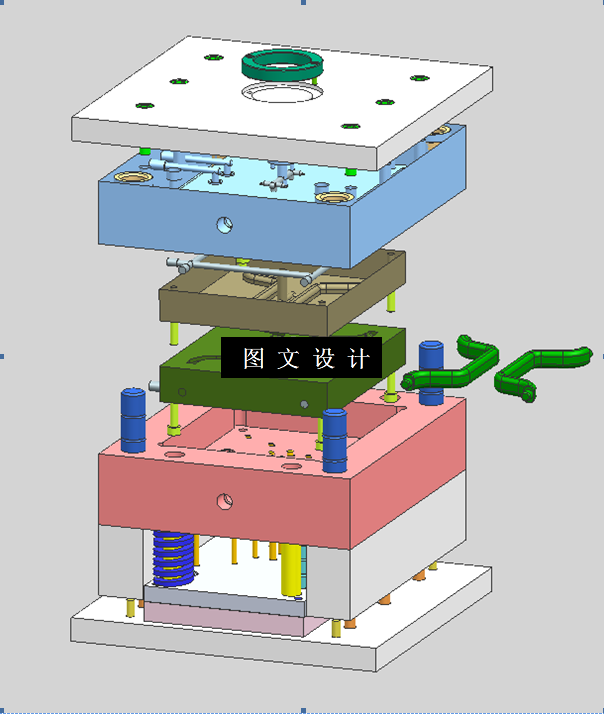

UG三维图一份

摘要

手柄塑胶模具设计，提供三维（三维有UG格式及STP通用格式）+二维装配图及零件图+文档( 42页，15214字数)，本文主要介绍了手提箱提手塑料模具的设计过程。首先对国内模具发展状况进行概述，提出未来模具行业的发展状况，使用NX UG建模和CAD进行工程图的绘制，是此次设计的重点之一。通过使用UG进行建模，了解整套模具最核心部分的大体结构；然后对塑件的工艺性进行分析，在满足经济性的条件下，确定各项参数，包括材料、成型设备、一模几腔等。再就是确定分型面的位置，型芯的尺寸、型腔的尺寸、导向机构的选用和推出机构的设计，确定定模板等各模板的厚度。设计出手提箱提手模具的导柱的选择等内容。通过对各项参数的计算和校核，保证模具可以制造出来和正常使用，确保手提箱提手模具的可行性。722653
