N4411-垫片复合模具设计-外径17.5 下载积分：60　资料编号： N4411

作品包括:

Word版设计说明书1份

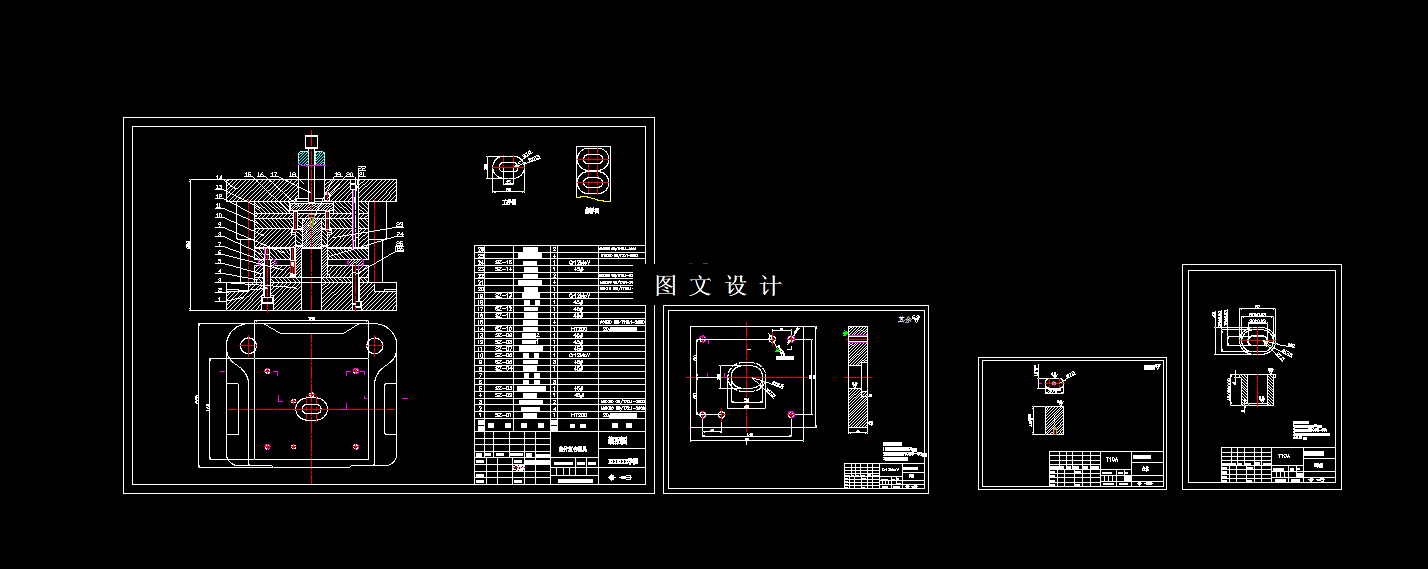

CAD版本图纸，共4张

摘要

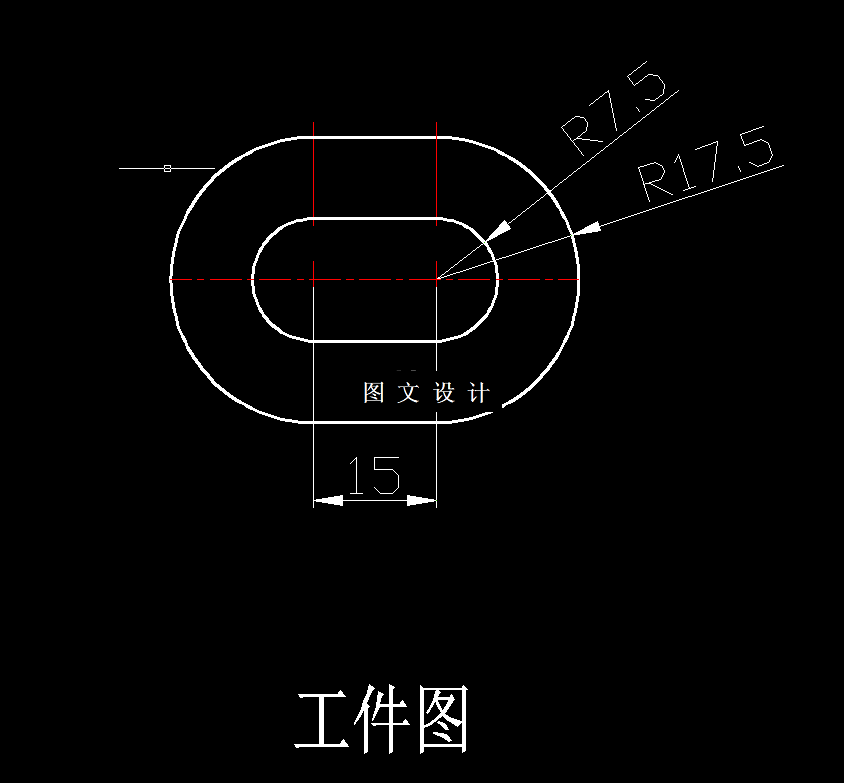

16160垫片复合模具设计 垫片零件图：如图2—1所示，材料：镀锌钢板-10；板厚：2mm 对给定的垫片零件进行的冲压模具设计，通过查阅相关资料和对产品形状仔细分析，合理选择冲压模具和冲压工艺，并计算产品毛坯展开尺寸，构建三维模型等过程进一步了解从模具设计到模具制造整个工艺流程，掌握模具设计的基本技能如计算、绘图、查阅设计资料和手册等，熟悉标准和规范，达到设计的基本目的及对零件图及零件工艺性分析。718638
