N4427-销轴压装机液压系统设计（F=35KN） 下载积分：300　资料编号： N4427

作品包括:

Word设计说明书1份，共41页，约16000字

CAD版本图纸，共5张

摘要

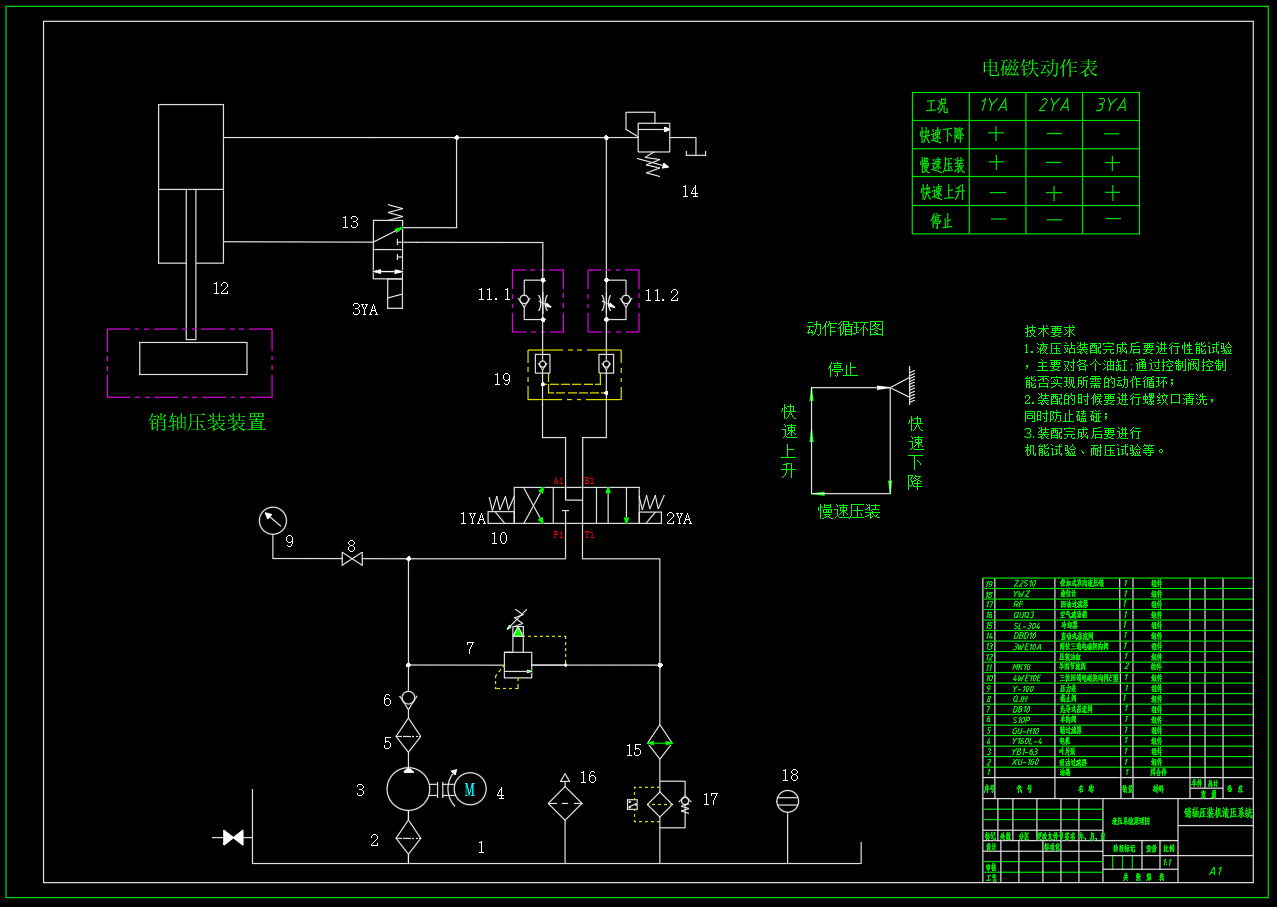

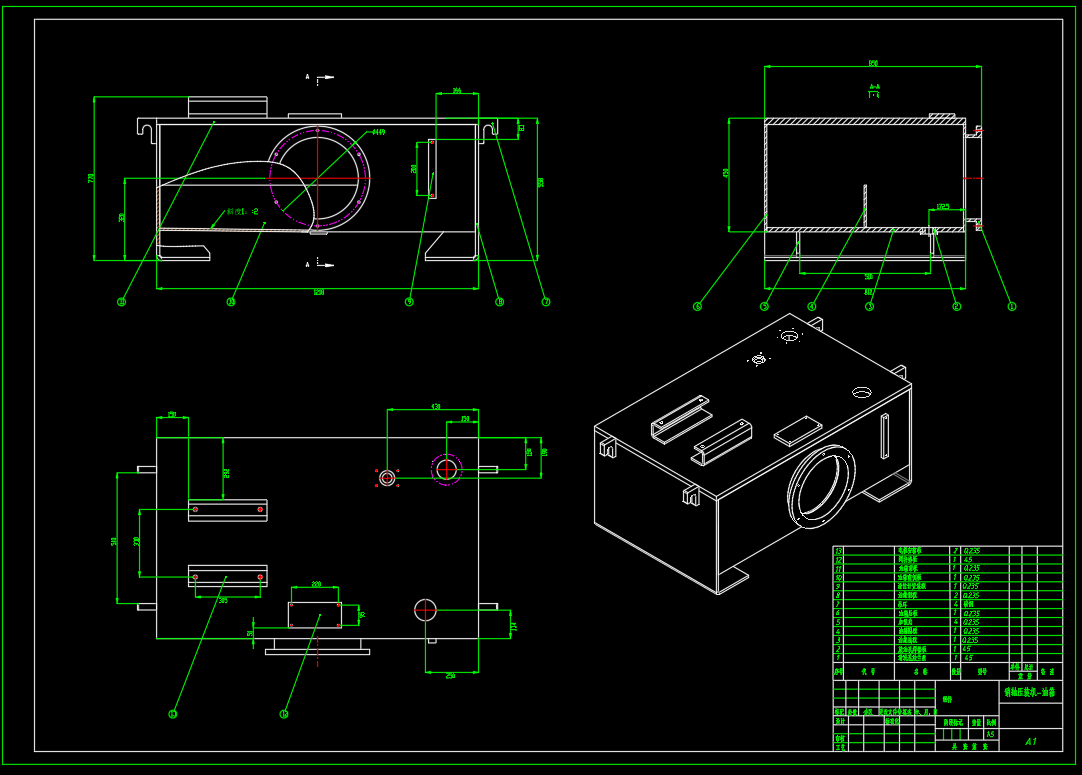

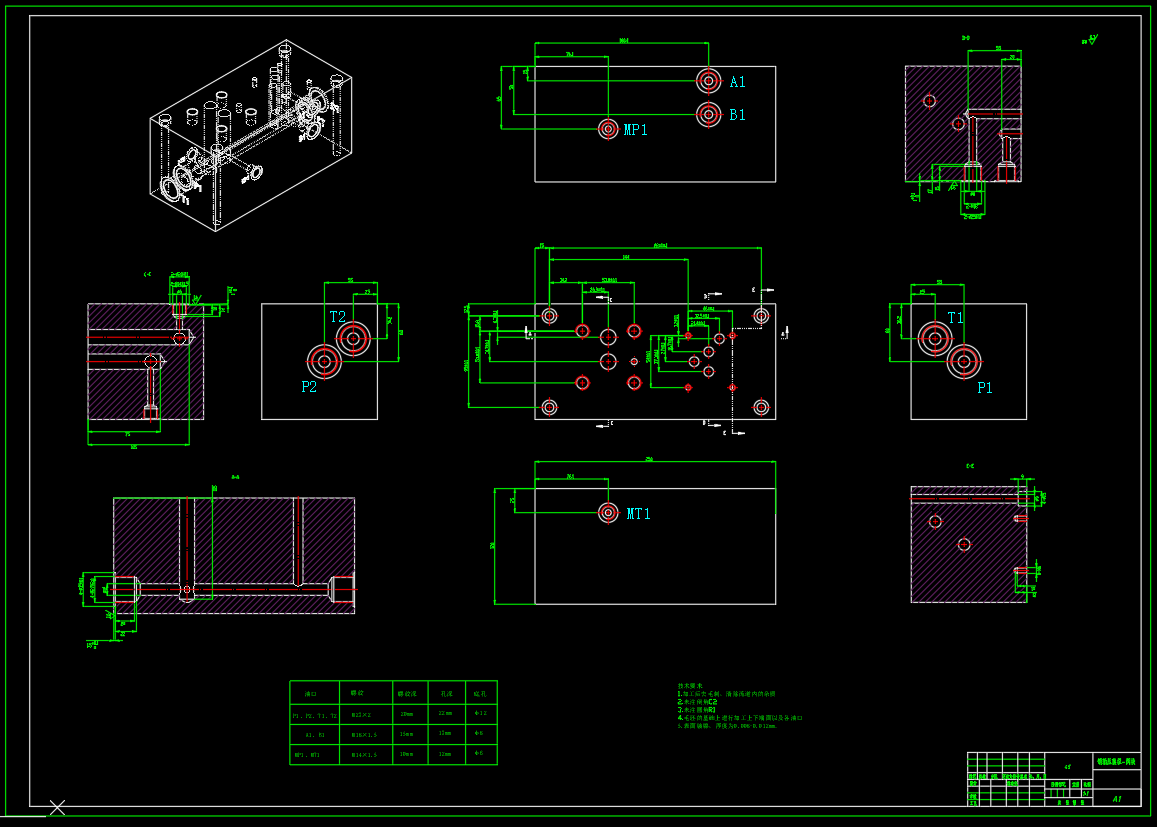

销轴压装机液压系统，包含二维CAD泵站总装配图，液压系统原理图，阀块，油箱，速度和负载图等，包含设计计算书，开题。（1）实现功能：快速下降——慢速压装——快速上升——停止的工作循环 （2）基本参数：压装液压缸最大压装力35KN，工作台运动部件重力（回程力）设定为5KN，空载快降速度7.4m/min，快速上升速度为7.4m/min，压装工进速度为1.5m/min，最大行程总和设定为600mm，设定快速下降行程500mm，压装工进行程100mm，快速上升行程为600mm，不考虑摩擦力，工作台启动时间（加减速时间）：0.1s，液压缸机械效率为0.9。根据导轨间隙与具体设计结构尺寸设定竖直导轨垂直正压力FN=500N；静摩擦系数fs=0.2，动摩擦系数fd=0.1。
