N4436-成型铣刀铣床液压系统设计（F=32KN） 下载积分：100　资料编号： N4436

作品包括:

Word设计说明书1份，共16页

CAD版本图纸，共3张

摘要

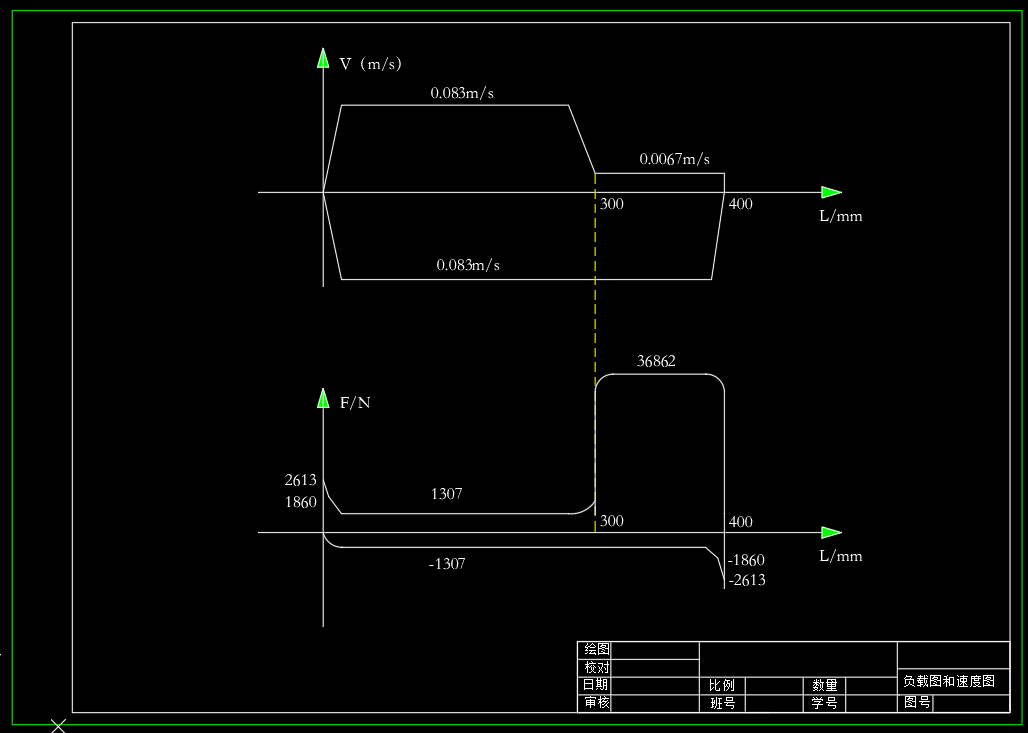

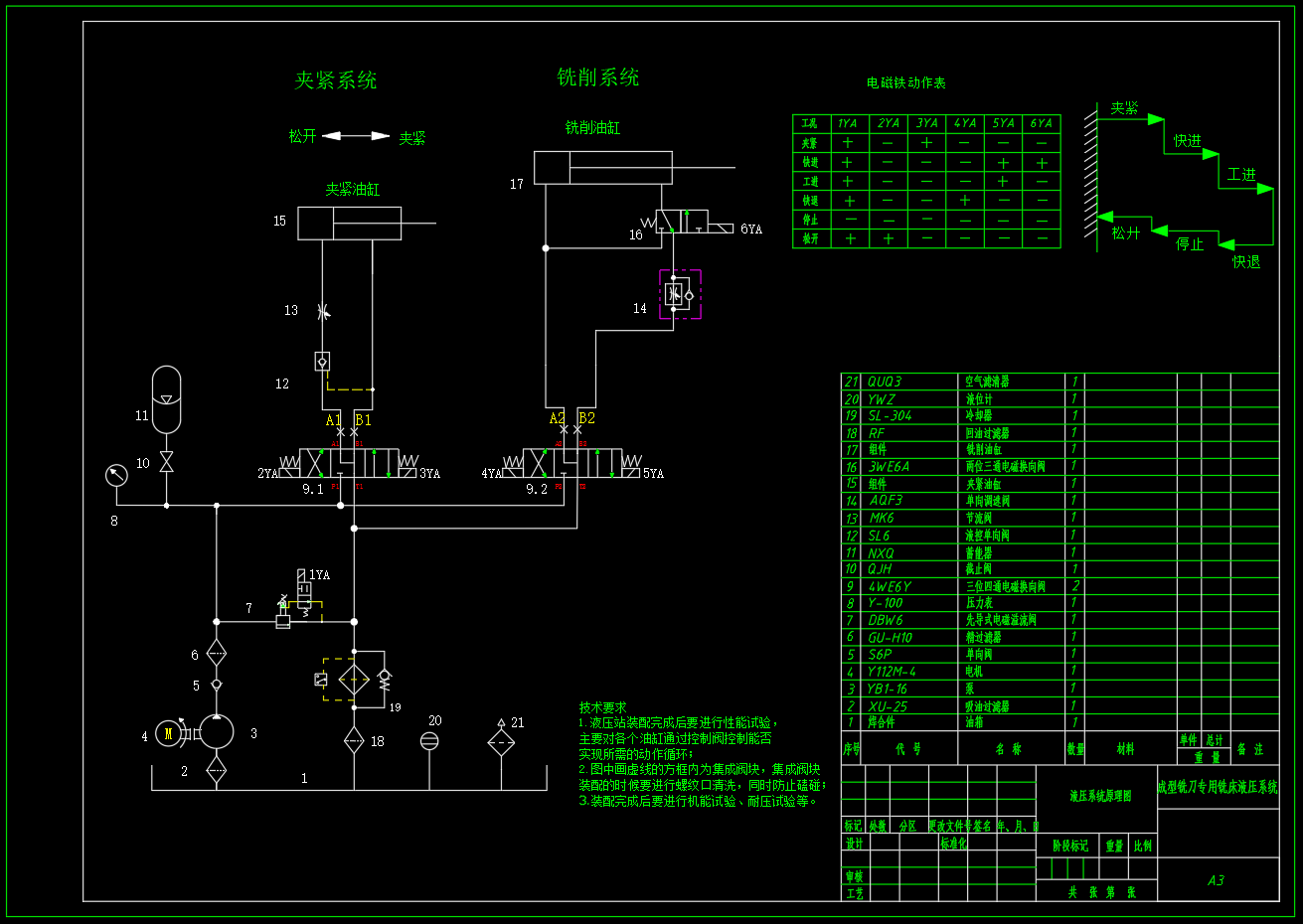

成型铣刀铣床液压系统（F=32KN），包含液压系统原理图，油缸装配图，负载和速度图，包含设计计算书。运动部件总重量G=1200X9.8=11760N，进给阻力32000N，工作台启动时间（加减速时间）：0.2S，总行程为L=400mm，快进行程为设定为300mm，工进行程100mm，快进快退速度相等均为5m/min工进速度为10-400mm/min，本设计取V2=0.0067m/s计算，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，导轨面的液压缸机械效率为0.9。夹紧力7500N，夹紧行程25mm，夹紧时间1.2s。
