N4485-行星轮式钢管抛光机设计【含SW三维图】 下载积分：500　资料编号： N4485

作品包括:

Word设计说明书1份，共32页

CAD版本图纸，共8张

SW三维图一套

摘要

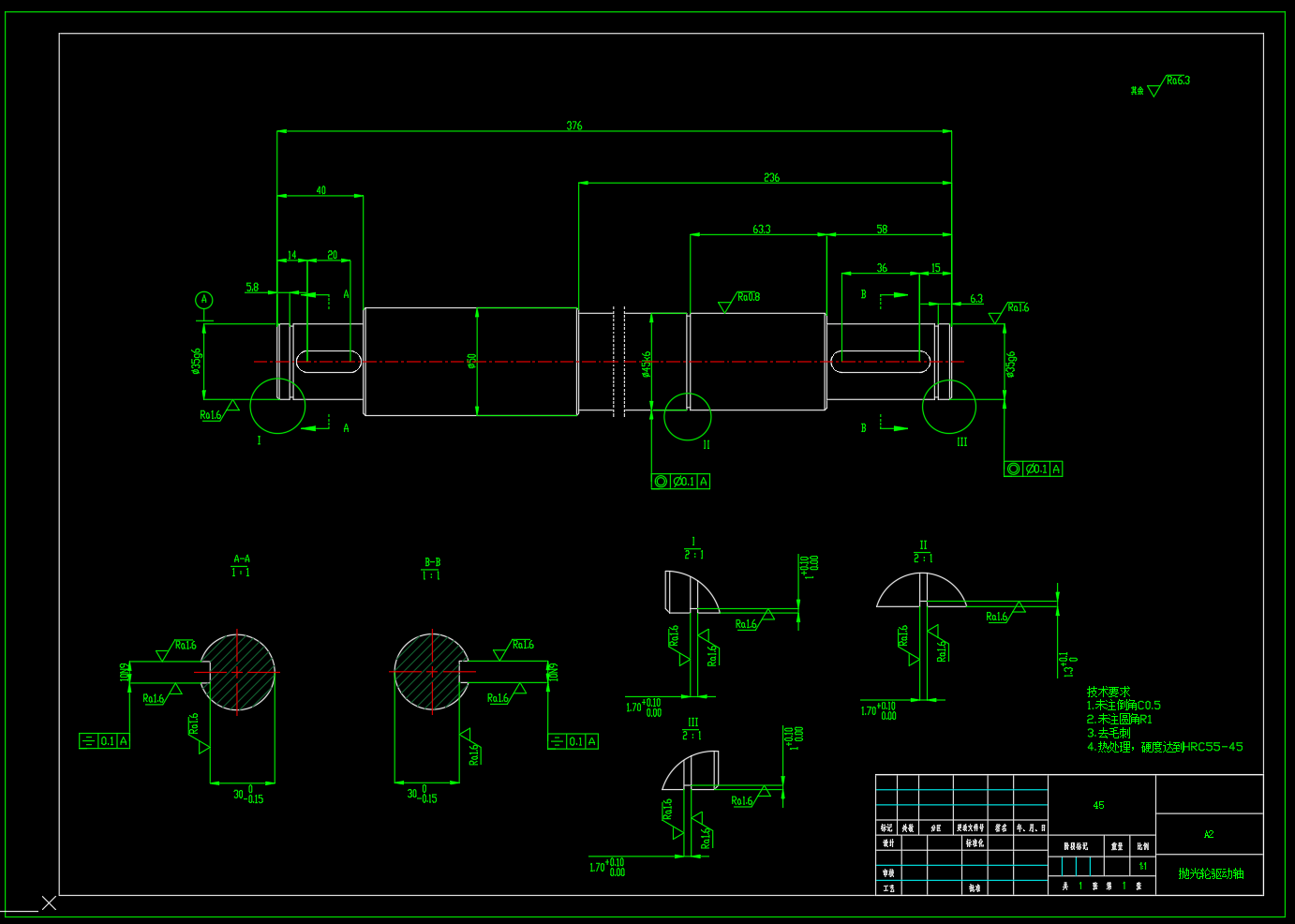

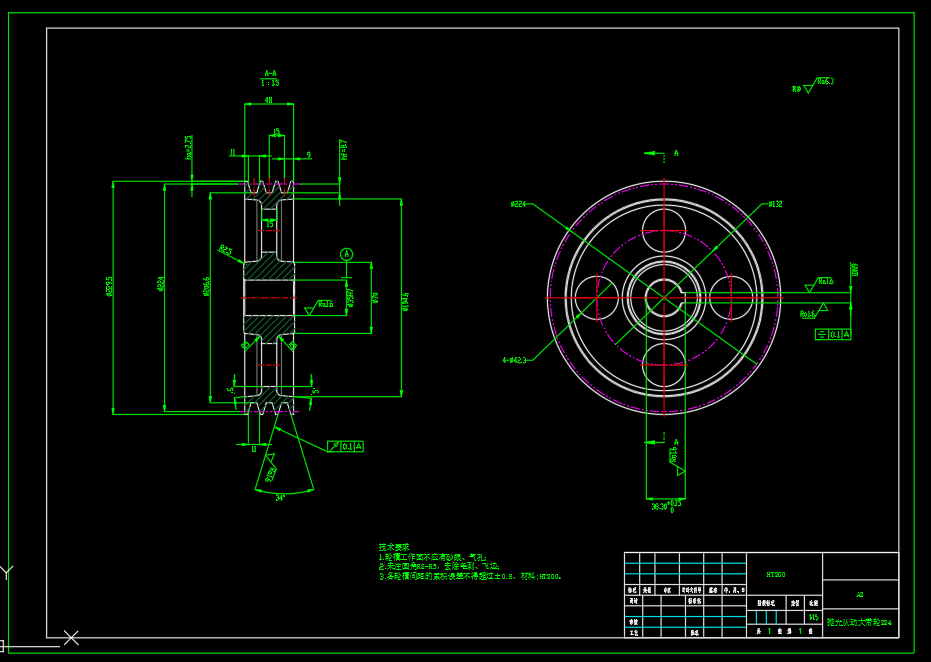

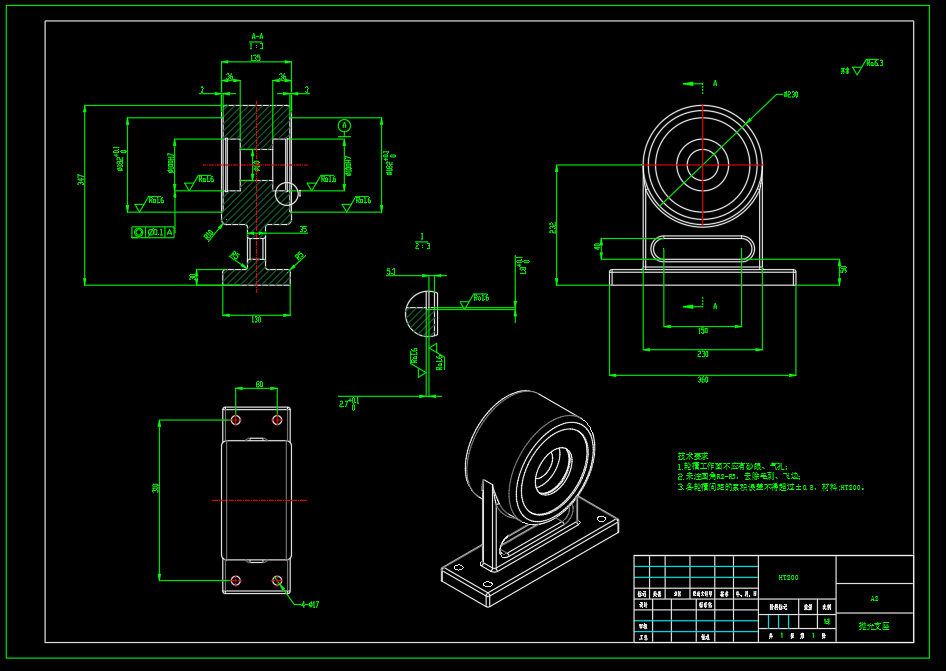

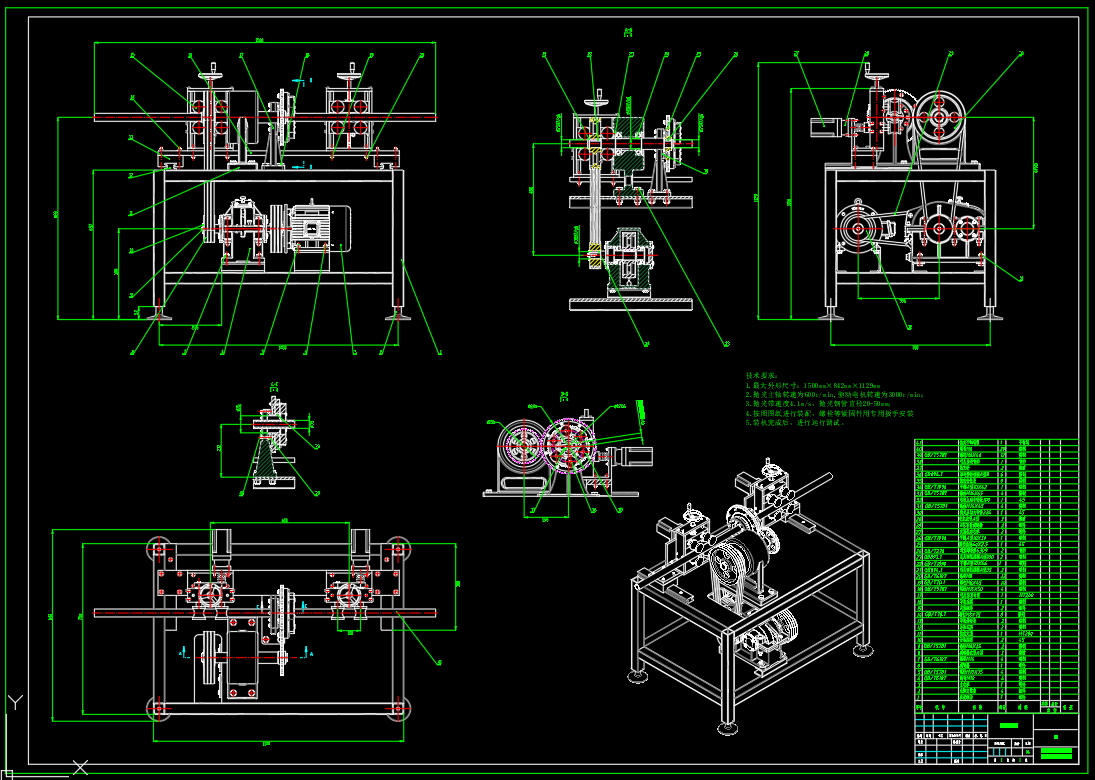

行星轮式钢管抛光机设计，包含整机三维SW2024建模，二维CAD总装配图，大带轮，小带轮，机架组件，夹紧组件，驱动轴，抛光支座等，包含设计计算。抛光主轴转速：600r/min（不锈钢抛光一般为500-1200r/min，本文取600r/min） 抛光组件驱动功率：1KW（按已知条件的电机驱动功率计算） 设备日加工量：≥2000m以上，取3000m 主电机转速：3000r/min 抛光带速度：4.1m/s（本次设计采用两个三角形皮带配合旋转抛光，一般不锈钢管单根皮带的线速度为5-15m/s，本次选用两根，单根设定4.1m/s，两根相当于单根8.2m/s速度。） 抛光管直径：20mm-50mm
