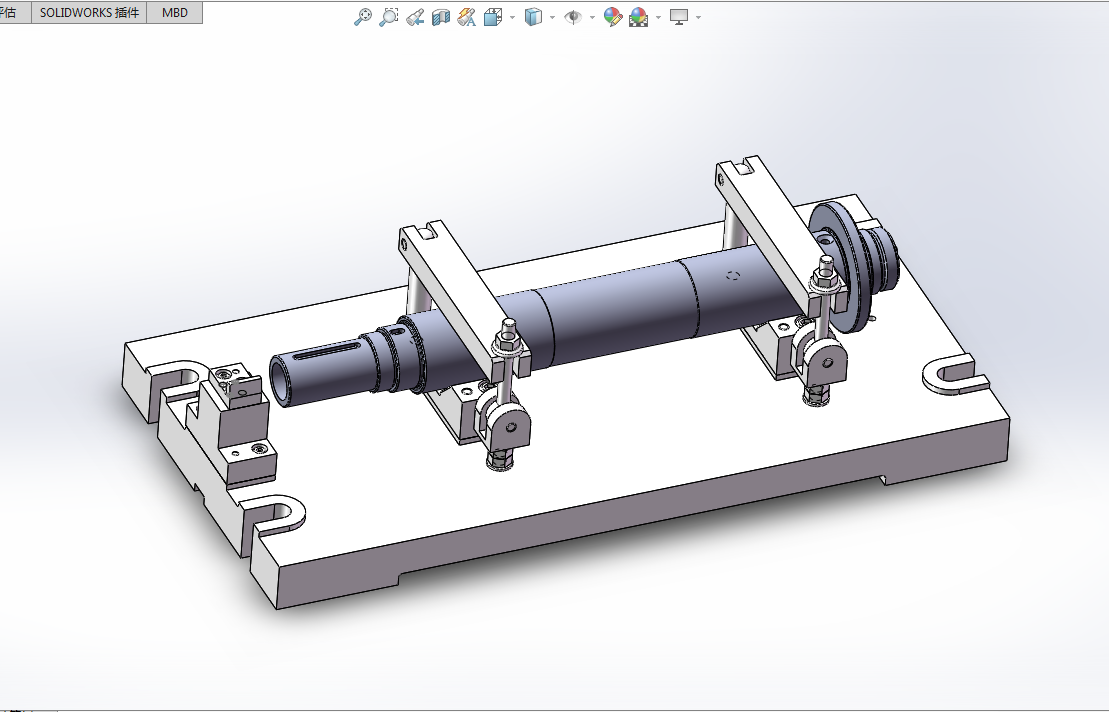

Z1957-气燃机轴加工工艺及铣宽6键槽夹具设计【含SW三维图】 下载积分：300　资料编号： Z1957

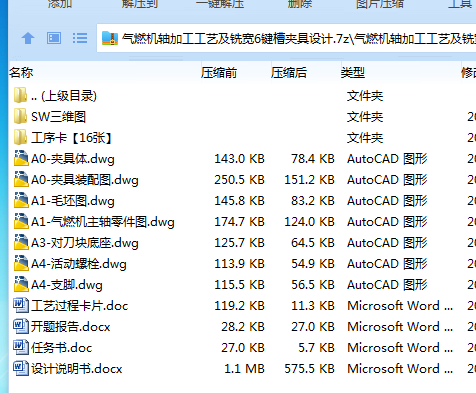

作品包括:

Word版说明书1份，共60页,约13000字

工序卡16张

工艺过程卡1张

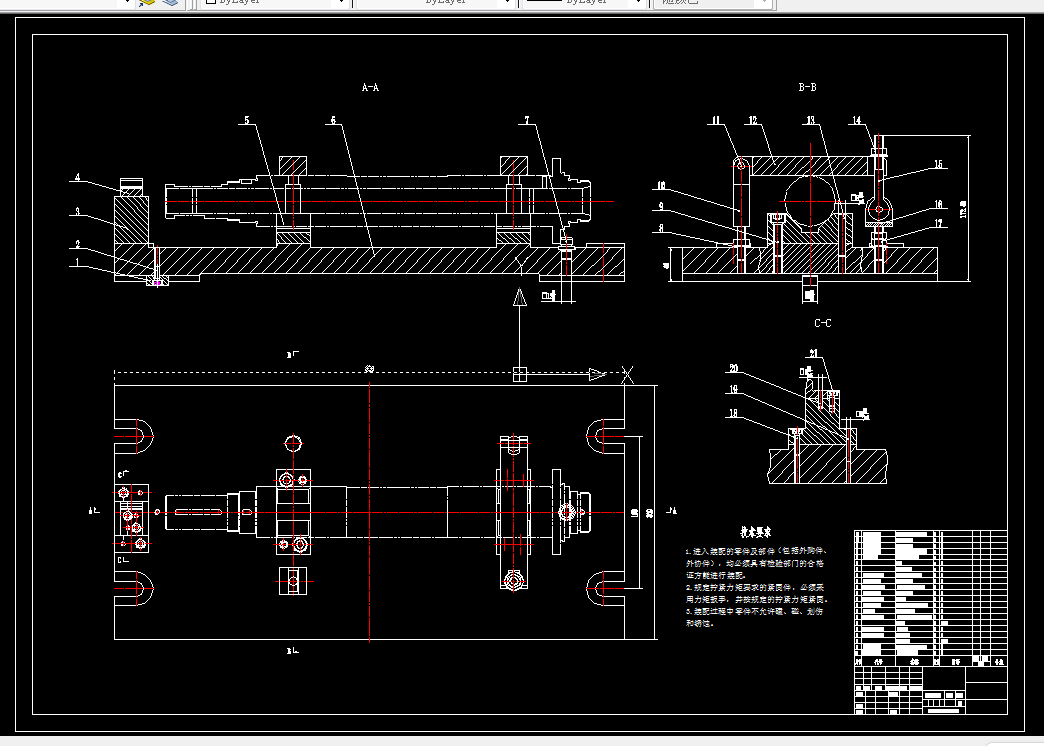

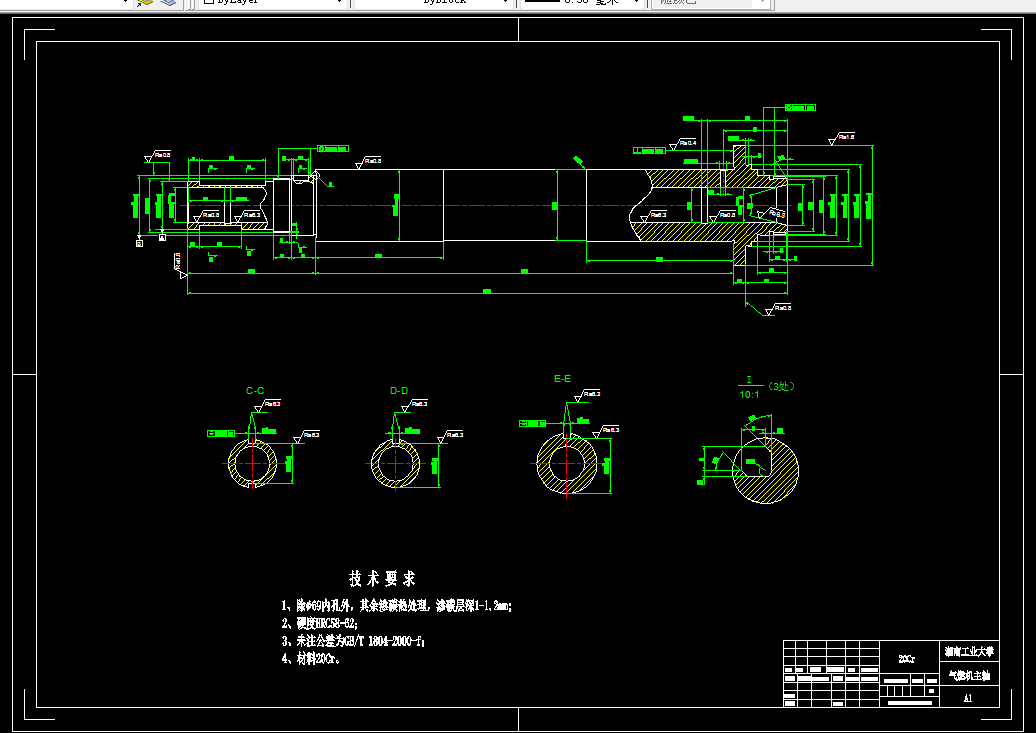

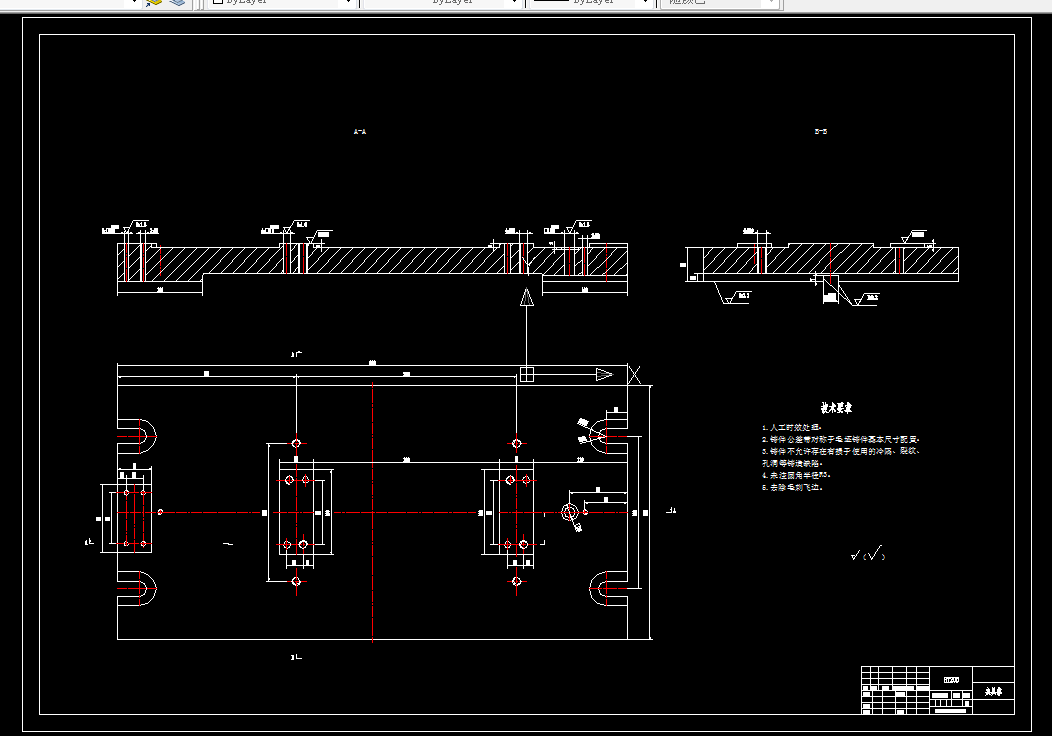

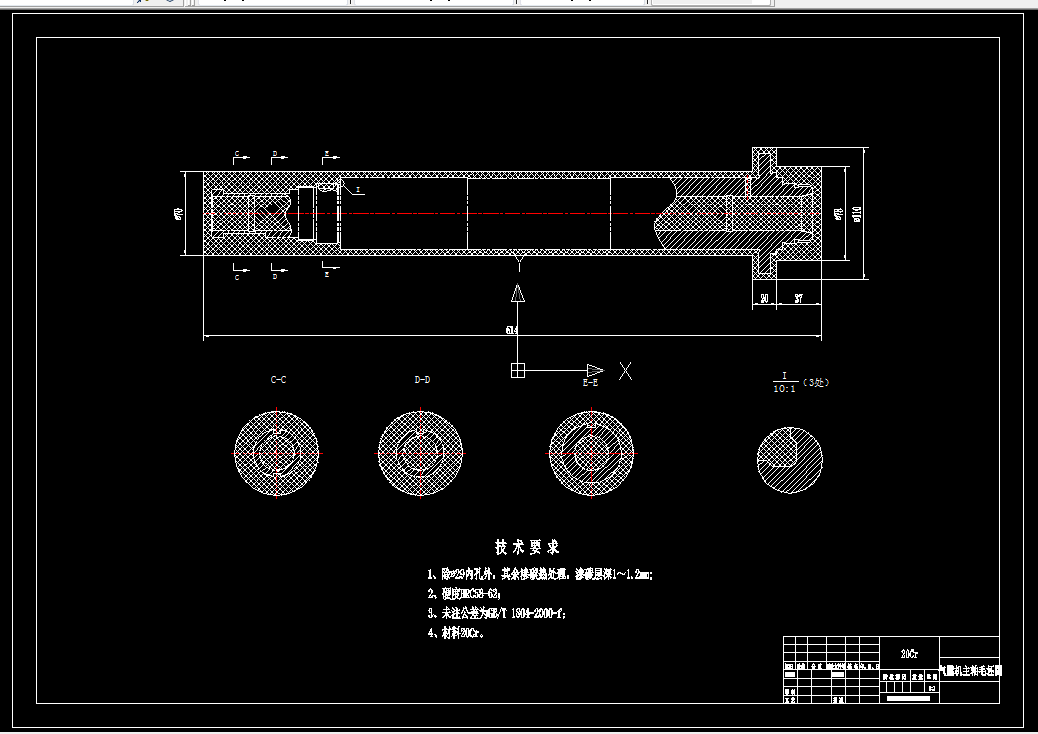

CAD版本图纸，共7张

SW三维图一套

目  录

摘 要 1

Abstract 2

第1章 引言 3

1.1机床夹具组成 3

1.2夹具的作用 3

1.3选题意义 4

第2章 零件图工艺分析 5

2.1 零件的应用 5

2.2 零件的图样分析 5

2.3 毛坯的制造方法 6

2.4 绘制毛坯图 6

第3章 拟定加工工艺路线 8

3.1 确定表面加工方案 8

3.2 基准的选择 8

3.3 加工顺序的原则 9

3.4 拟订加工工艺路线 9

3.5 确定各工序所使用的设备和工艺装备 12

3.6 确定各工序的切削用量和工时定额 15

第4章 铣宽6键槽夹具 53

4.1 问题的提出 53

4.2 确定定位元件 53

4.3 定位误差分析 53

4.4 确定夹紧元件 55

4.5 切削力和夹紧力计算 55

4.6导向装置 57

4.7 简要操作说明 57

参考文献 58

致    谢 59
