Z1993-大葱切根机结构设计【含SW三维图】 下载积分：50　资料编号： Z1993

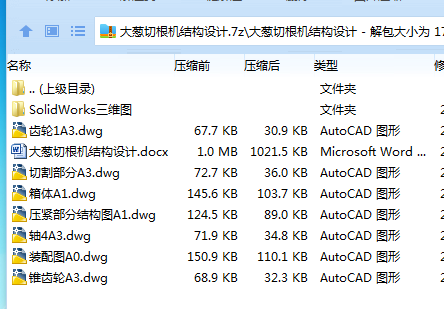

作品包括:

Word版说明书1份，共38页，约17000字

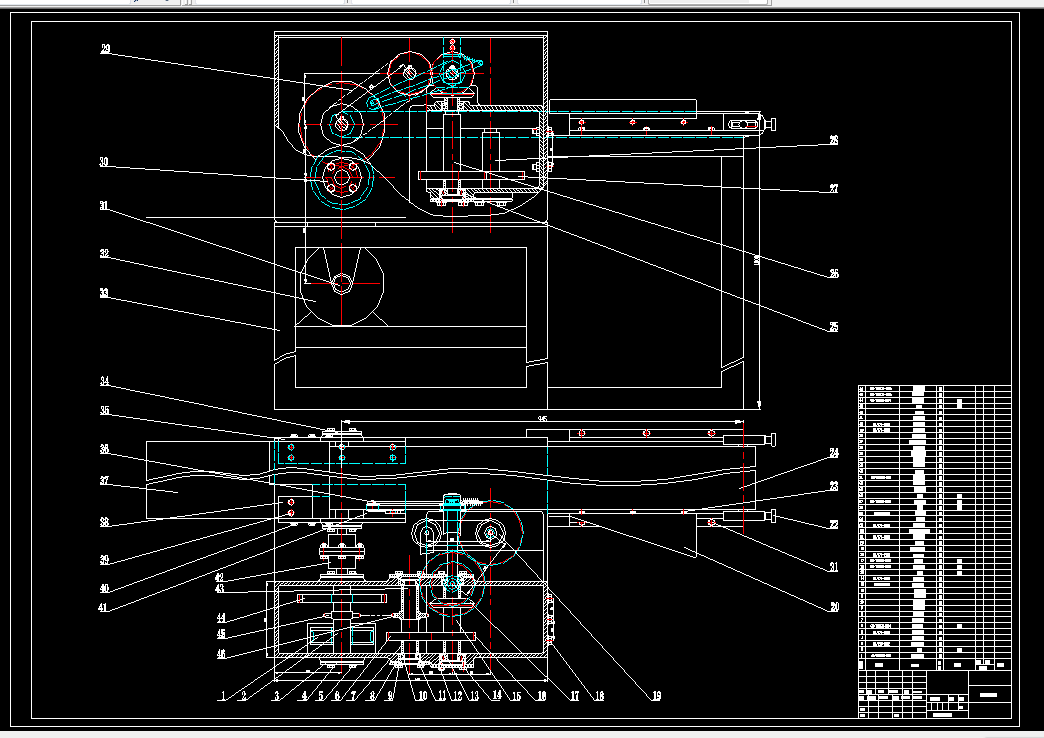

CAD版本图纸，共7张

SW三维图一套

摘  要

蔬菜是广大餐桌上必不可少的东西。特别是大葱，由于大葱既是一种蔬菜，也是一种调味品，位居炝锅“葱、姜、蒜”之首，所以大葱每年在我国的产量以及消费量都是非常巨大的。在长途运输中，为了保持大葱的新鲜度，会保持根茎，但是在市场出售的时候，就需要去除根茎以保持外形的美观。特别是目前随着人们生活水平的提高，对菜品的要求也越来越高，人们更加希望采购到干净、卫生的成品包装蔬菜，所以对于成品大葱进行切根处理是一个比如的流程，而如何能够快速、整齐、完整的进行切根是一个需要研究的问题。本次设计就是设计一款能够对大葱进行切根的小型机械。

在本次设计中，首先明确了本次毕业设计的目的和意义，然后对类似农业机械进行了研究，对大葱切根机的传动系统、结构系统进行了分析，并对主要的零部件进行了设计计算，并对关键的部位进行了校核。同时在传动的切根机中，为了确保切根之后葱能够完整的排列以及保护切根之后的葱，本次设计还根据实际应用设计了一个储物槽，能够规整切根完成之后的葱。

关键词：切根；传动；储物；优化

目录

摘  要 I

Abstract II

第1章 绪论 1

1.1研究的目的和意义 1

1.2葱及切根机概述 1

1.2.1大葱的概述 1

1.2.2切根机概述 2

1.3国内外发展现状 3

1.4设计的基本参数和内容 3

1.5本章小结 4

第2章 基本方案的确定 5

2.1工作流程分析 5

2.2工作流程方案确定 5

2.3本章小结 6

第3章 传动系统的设计计算 7

3.1电机的选择 7

3.2传动系统的设计计算 7

3.2.1计算总传动比 7

3.2.2带传动计算 7

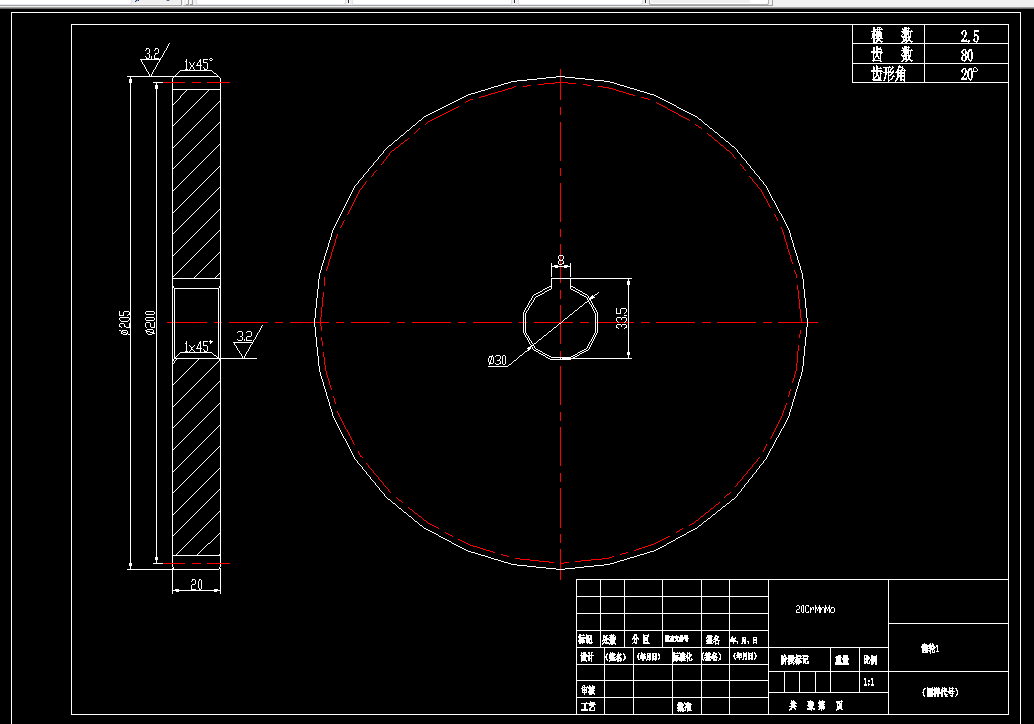

3.2.3第二级齿轮传动 9

3.2.4第三级传动 12

3.2.5第四级传动 15

3.2.6第五级传动 16

3.2.7第六级传动 16

3.3本章小结 17

第4章 切根机其他结构设计 18

4.1传送部分的设计 18

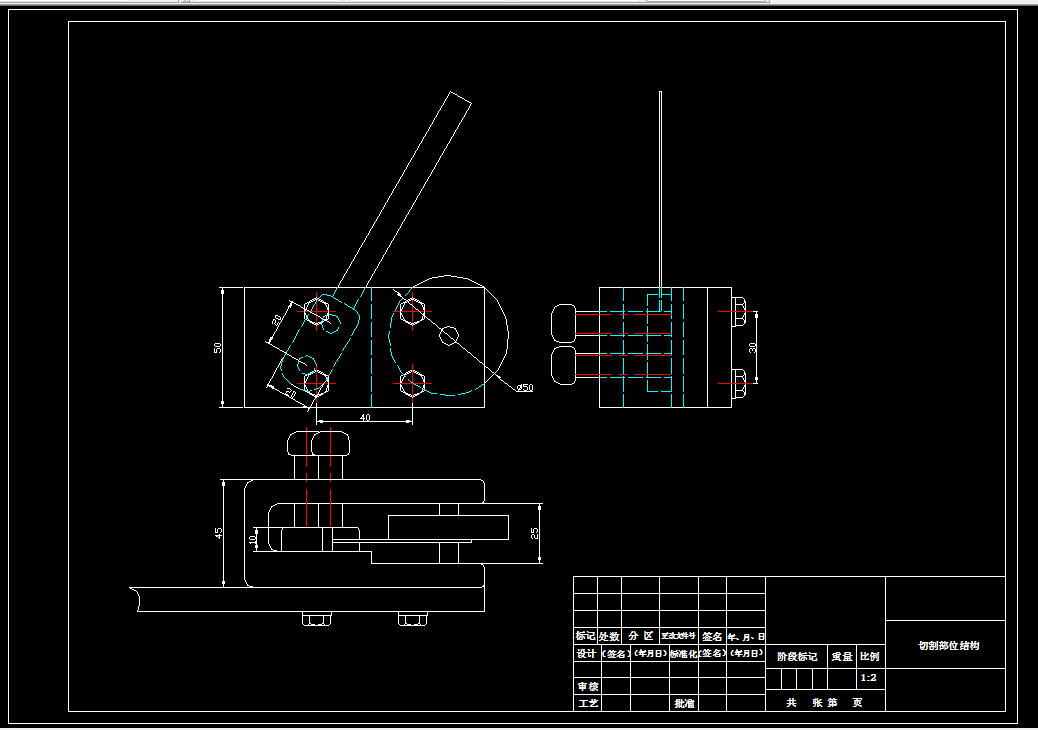

4.2定位部分的设计 19

4.3压紧部分的设计 20

4.4切割部分的设计 20

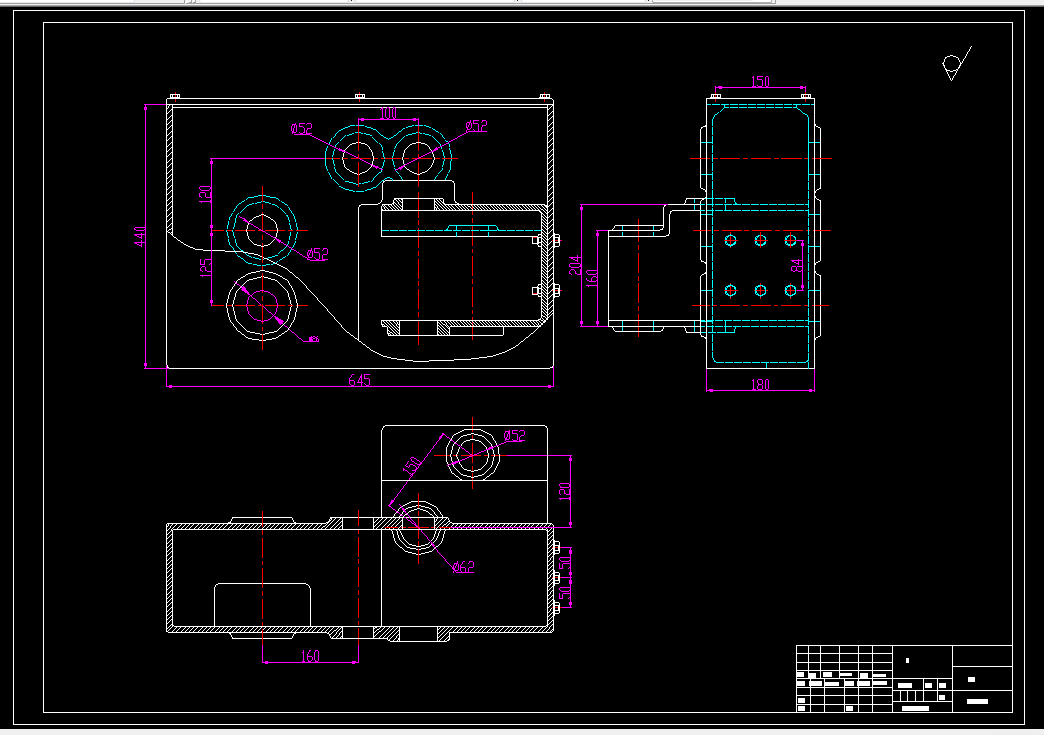

4.5机架 23

4.6本章小结 23

第5章 主要零部件结构尺寸设计及校核 24

5.1齿轮的校核 24

5.2轴I的校核 25

5.3本章小结 28

第6章 三维装配及基本结构的优化 29

6.1三维装配 29

6.2结构优化 29

结论 30

致谢 31

参考文献 32
