N4542-支架冲压模设计-长80【含UG三维图】 下载积分：150　资料编号： N4542

2套模具设计作品包括:

Word设计说明书1份

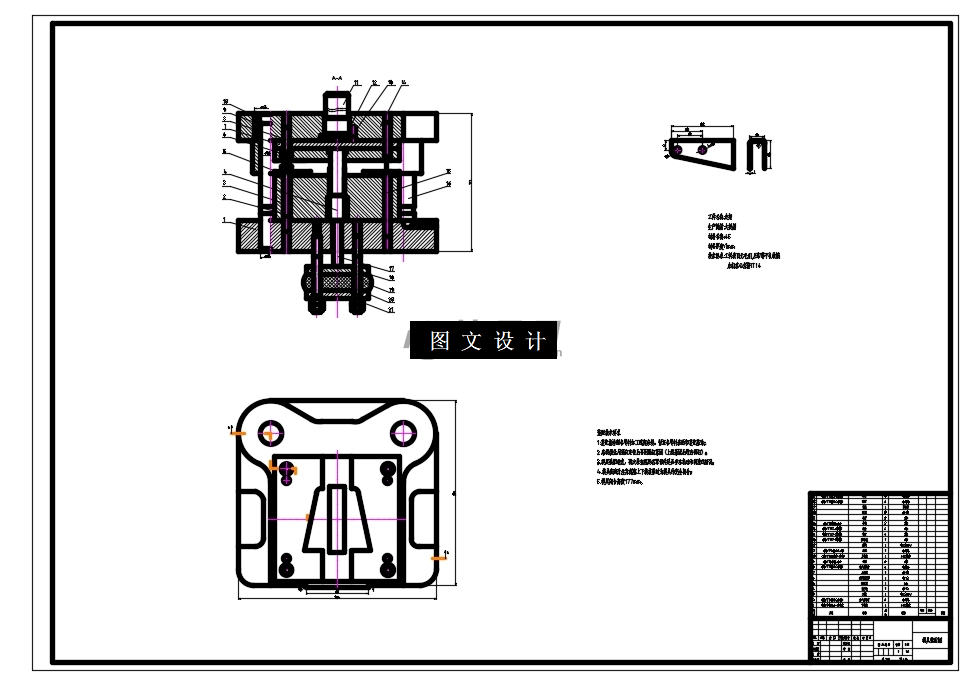

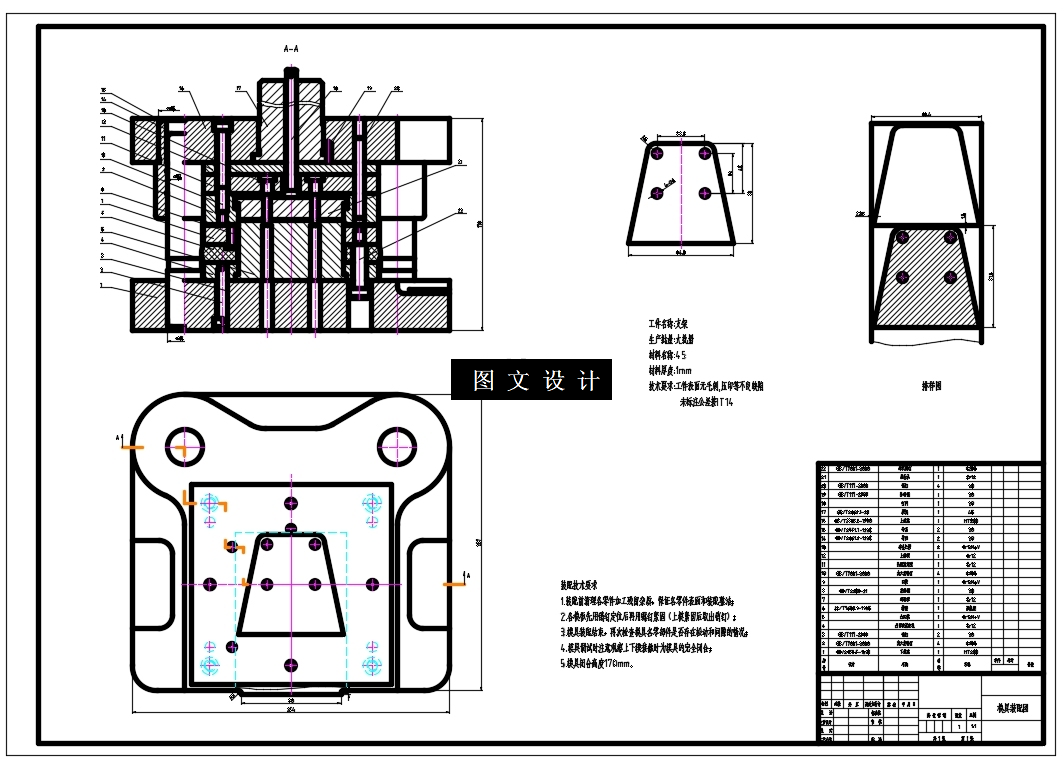

CAD版本图纸，共14张

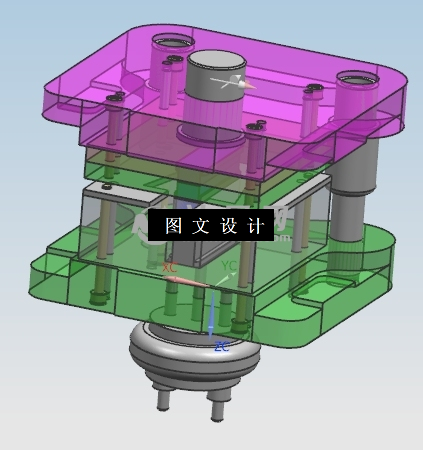

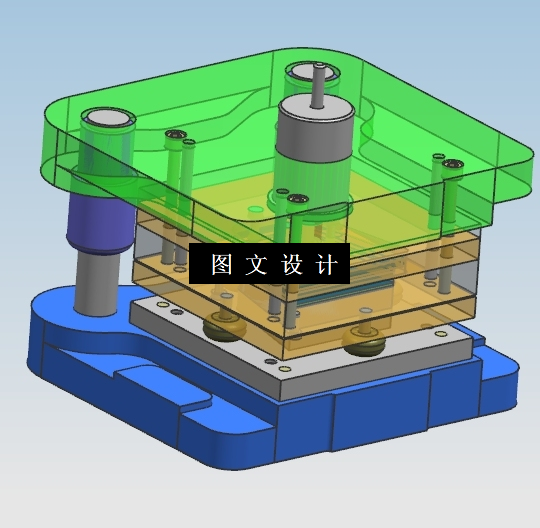

UG三维图2份

摘要

支架在日常生活中随处可见、应用广泛通常作为电器等先关产品的安装和固定，此课题主要研究支架的成型工艺分析和模具结构设计。首先，根据课题给定的工件材料牌号，确定其抗剪强度、抗拉强度、屈服点、伸长率等；第二，根据给定课题工件图以及标注的尺寸公差，进一步确定课题零件的制造精度；第三，根据工件的结构分析工艺组成以及工艺成型路线；第四，合理选择模具结构。综上所述，课题工件由落料、冲孔、弯曲组成，因工件尺寸较大，所以选择复合模具和单工序模具分别完成落料冲孔、弯曲等工序，冲裁工艺方案确定后，进行排样，计算材料利用率、总冲压力凸凹模刃口尺寸、凹模周界尺寸等，确定模具总体结构、标准件的选取、非标准件的设计。1787184
