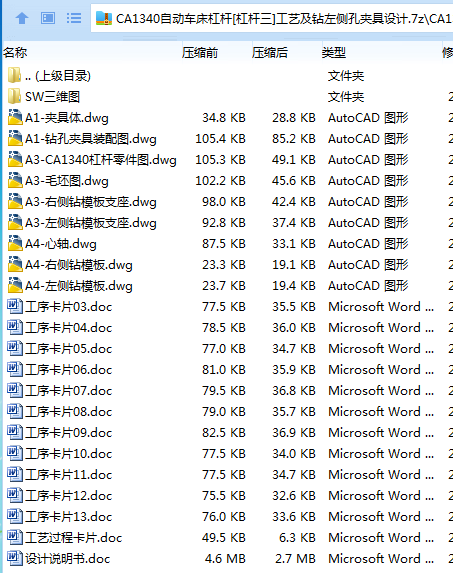

作品包括:

Word版说明书1份，共54页，约15000字

工序卡11张

工艺过程卡1张

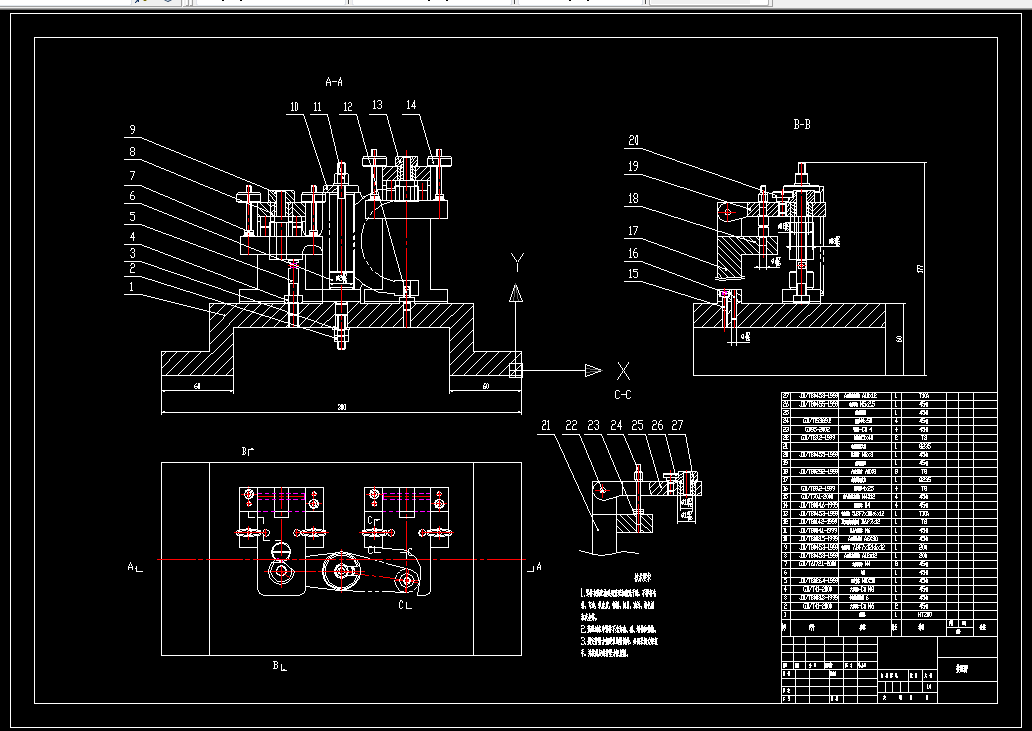

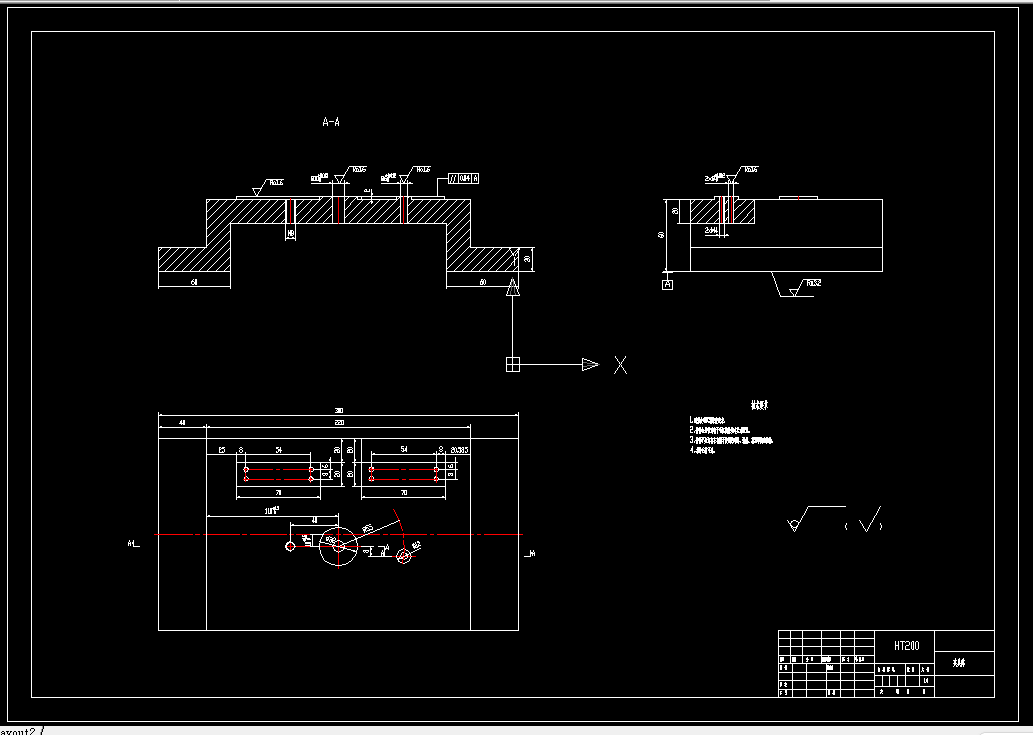

CAD版本图纸，共9张

SW三维图一套

摘 要

我的设计课题是CA1340杠杆加工工艺规程及其钻床夹具设计，依据任务书知需要设计一套夹具及夹具三维，在这里我选择了Ф8H7孔和Ф6H7孔的钻床夹具，所采用的设备为立式钻床Z525。

CA1340杠杆零件外形结构一般，生产批量为大批量，材料为QT45-5，由《机械制造工艺设计简明手册》（以后简称《工艺简明手册》）表1.3-1知，采用金属型浇注。再结合《典型零件工艺分析与加工》编写工艺规程并计算各加工表面工时。

CA1340杠杆的Ф8H7孔和Ф6H7孔粗糙度Ra1.6，由《工艺简明手册》表1.4-7和表2.3-8知，Ф8H7孔的加工方案为：钻——粗铰——精铰；Ф6H7孔的加工方案为：钻——精铰。CA1340杠杆的Ф8H7孔和Ф6H7孔的钻床夹具设计，以六点定位原理为依据，CA1340杠杆右端、Ф20H7孔和Ф6H7孔定位，也就是心轴和B型固定式定位销定位夹紧。而钻头的对中，则是以Ф7.8快换钻套、衬套、钻模板；Ф5.8快换钻套、衬套、钻模板等组成的引导装置完成。

关键词：CA1340杠杆；工艺简明手册；钻床夹具设计

目 录

摘 要 I

Abstract II

目 录 III

1 零件分析 1

1.1 CA1340杠杆的结构分析 1

1.2 CA1340杠杆毛坯制造形式 2

1.3 CA1340杠杆机械加工余量 2

2工艺规程设计 4

2.1 定位基准的选择 4

2.2 制定加工工艺路线 4

2.3 选择切削用量、确定时间定额 6

3钻床夹具设计 34

3.1 问题的提出 34

3.2夹具定位分析 34

3.3 定位误差分析 35

3.4 钻削力和夹紧力计算 36

3.5钻套设计 37

4夹具三维装配组装过程 42

致 谢 49

参考文献 51
