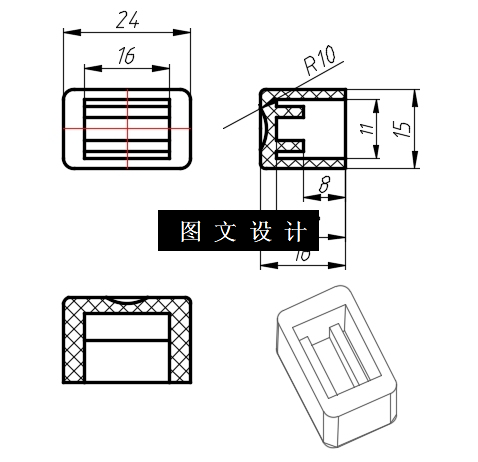

N4578-按键注塑模设计【含UG三维图】 下载积分：120　资料编号： N4578

作品包括:

Word设计说明书1份

CAD版本图纸，共4张

UG三维图一份

摘要

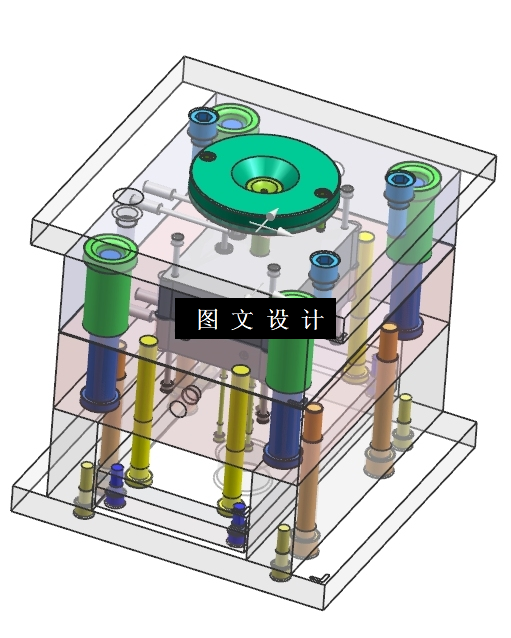

模具安装在注射机上，合模后，注射机通过喷嘴将熔料经流通注入型腔，经保压，冷却后塑件成型。开模时左右滑块随着这斜导柱往两侧分开，同时随着动模板一起运动，凝料脱出，塑件整体暴露出来，但塑件内部仍与型芯相连。在注塑机顶杆的作用下，顶杆通过推板将塑件和凝料系统顶出。合模时，随着复位弹簧推板复位，左右滑块随着斜导柱与导滑槽闭合，滑块的顶面与定模板接触闭合，此时模具完全闭合，等待下一次的动作。
