N4766-CK600斜床身卧式数控车床的结构设计 下载积分：300　资料编号： N4766

作品包括:

Word设计说明书1份，共63页

任务书一份

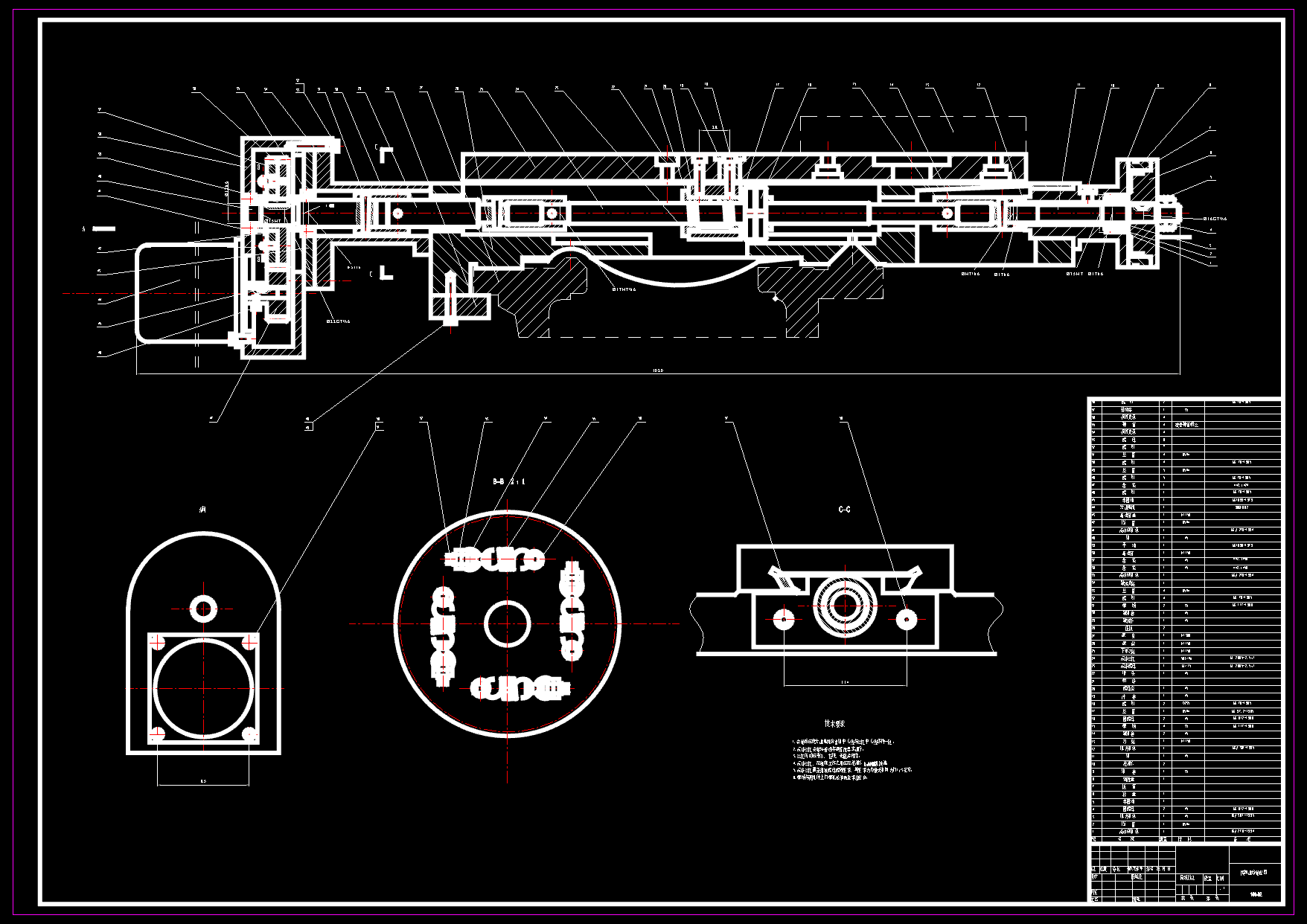

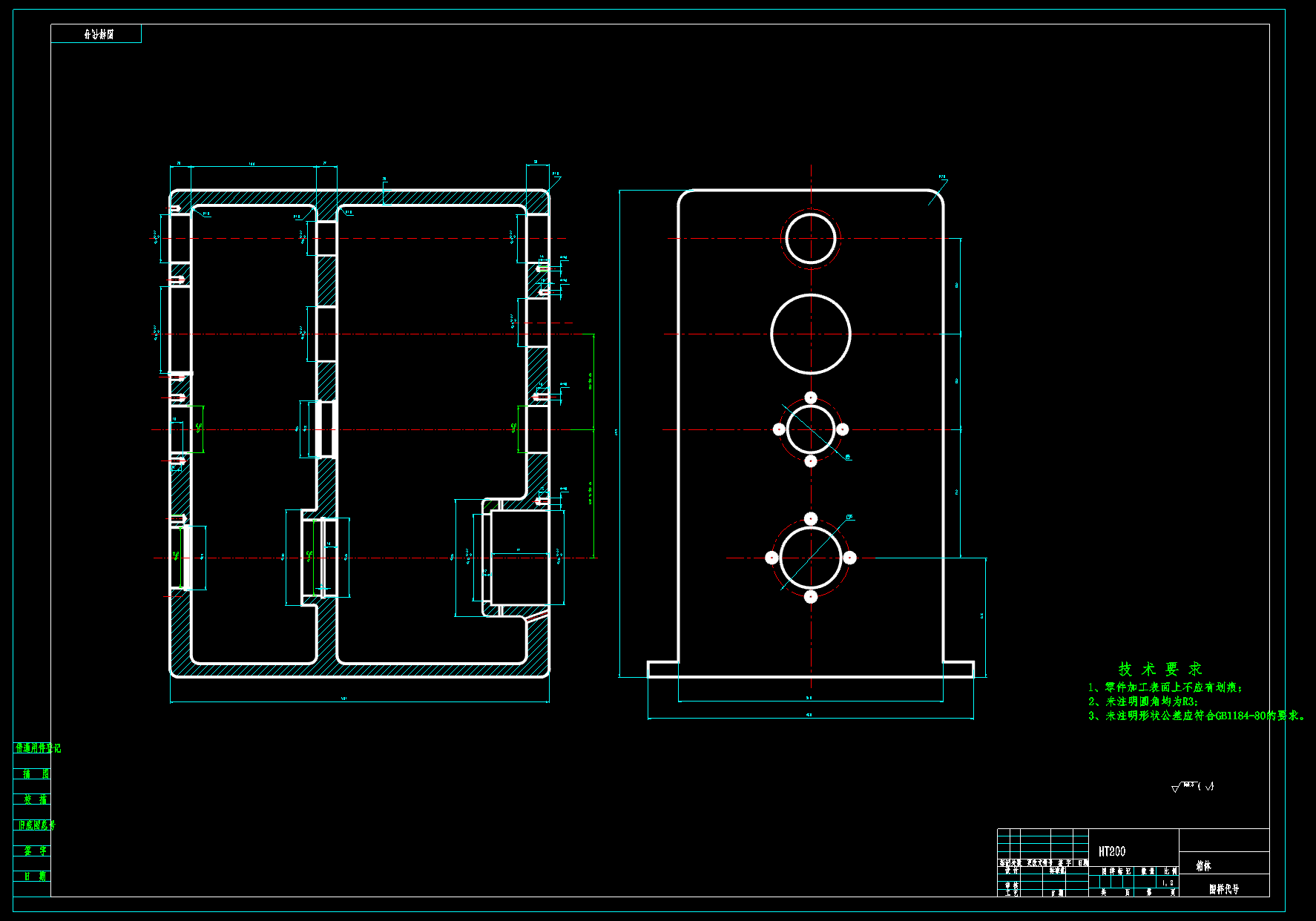

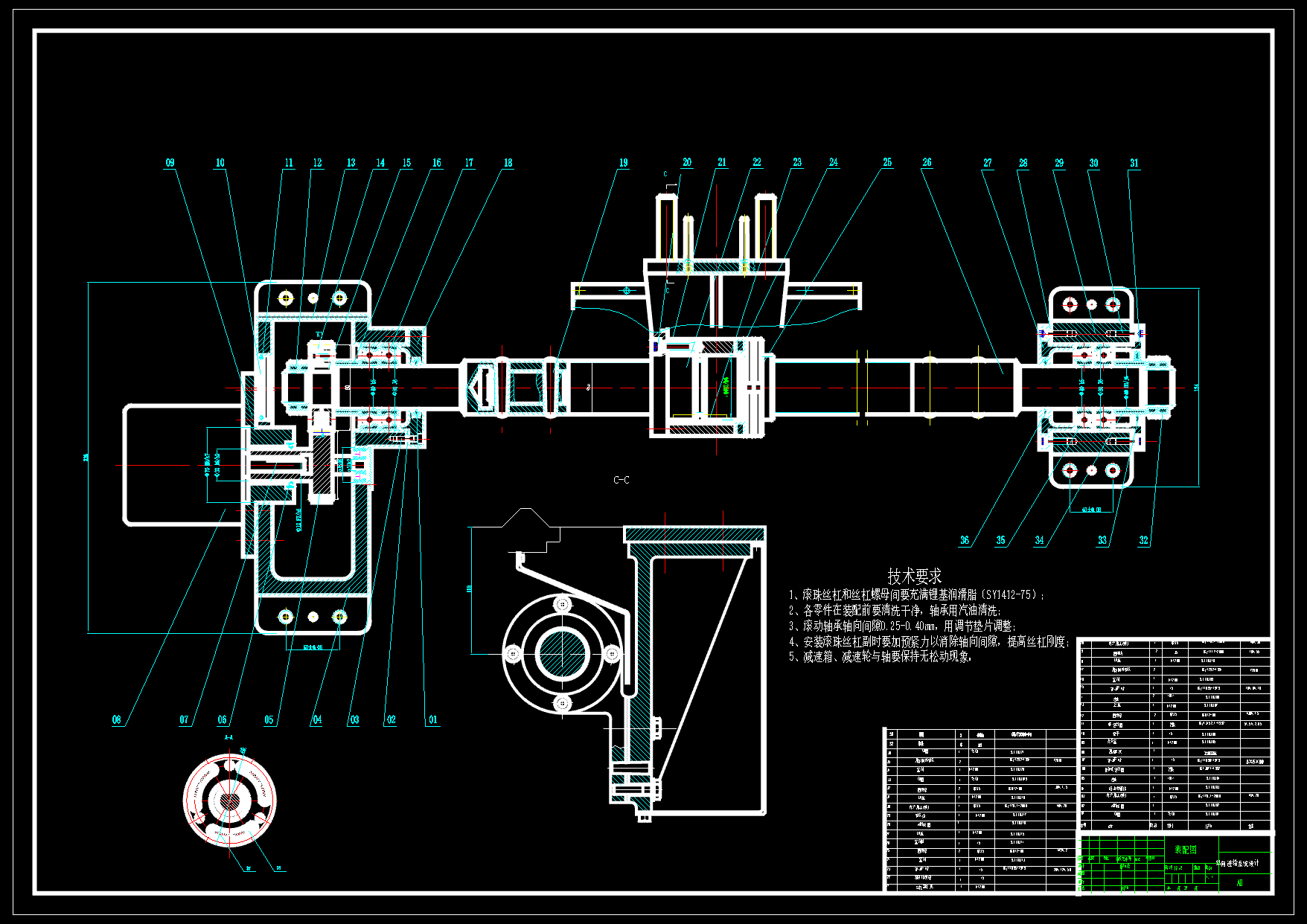

CAD版本图纸，共12张

摘要

本文阐述了卧式数控车床的发展历史、现状以及趋势，并介绍了主轴的工作原理及关键技术。然后，确定了合理的主轴总体结构，分别对主轴的电机、编码器、转子、定子和冷却系统等各零部件进行了设计，设计了装配图、零件图与设计说明书等。最后，对主轴的旋转轴和轴承进行了详细的分析和校核，计算表明，该主轴设计符合要求。 本次设计首先针对所要设计的CK600斜床身卧式数控车床主轴入手，对机床进行总体方案设计，进而确定机床的总体布局，随后，对主轴组件进行设计。在设计主轴组件时，以主轴为线索，在满足刚度、精度等要求下，完成其它（如轴承、轴向调节机构、锁紧机构等）所有零件的设计。 关键词: 传动系统设计,传动副，结构网，结构式，齿轮模数，传动比
