N4768-800W电动三轮车传动系统设计 下载积分：300　资料编号： N4768

作品包括:

Word设计说明书1份，共56页

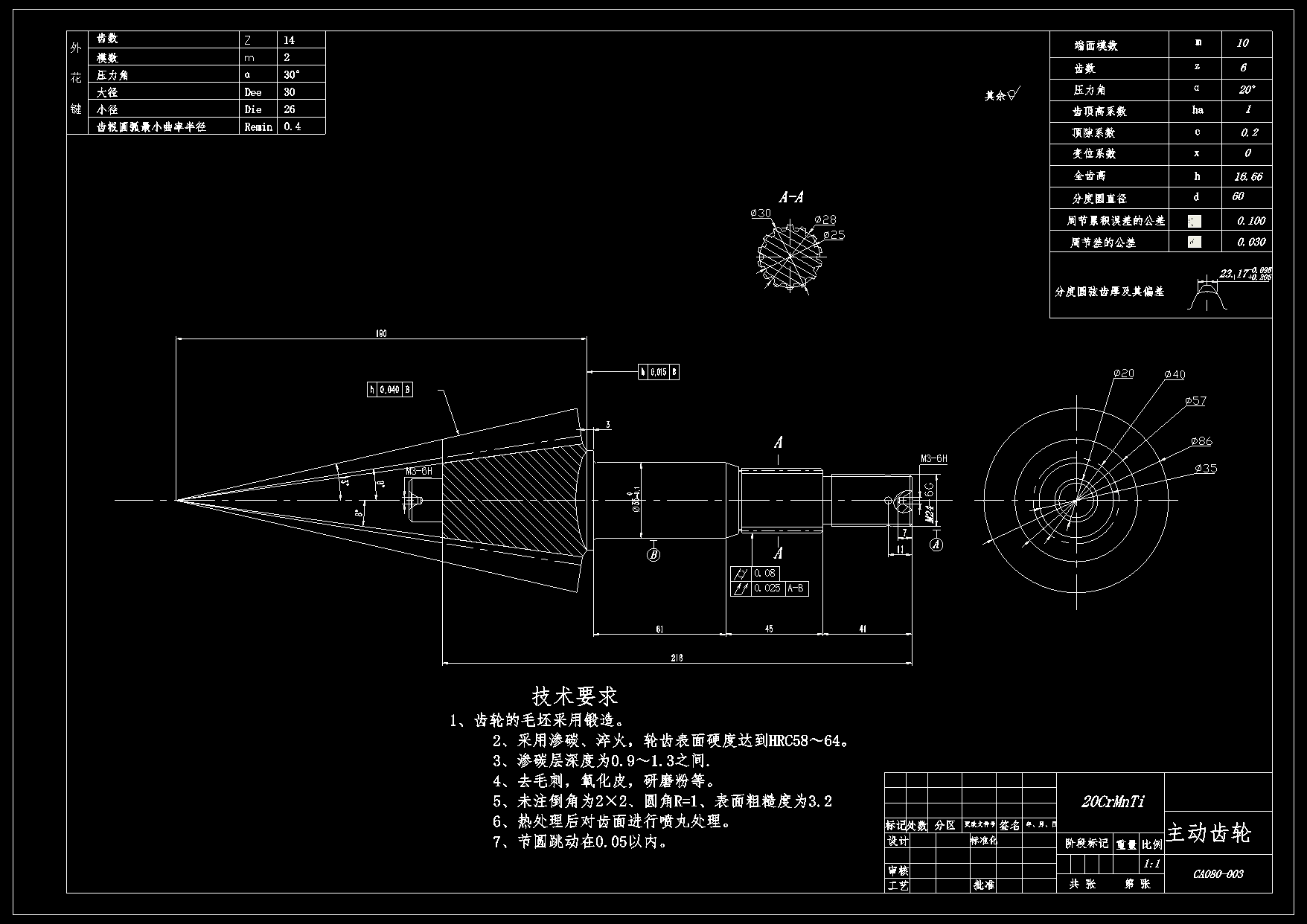

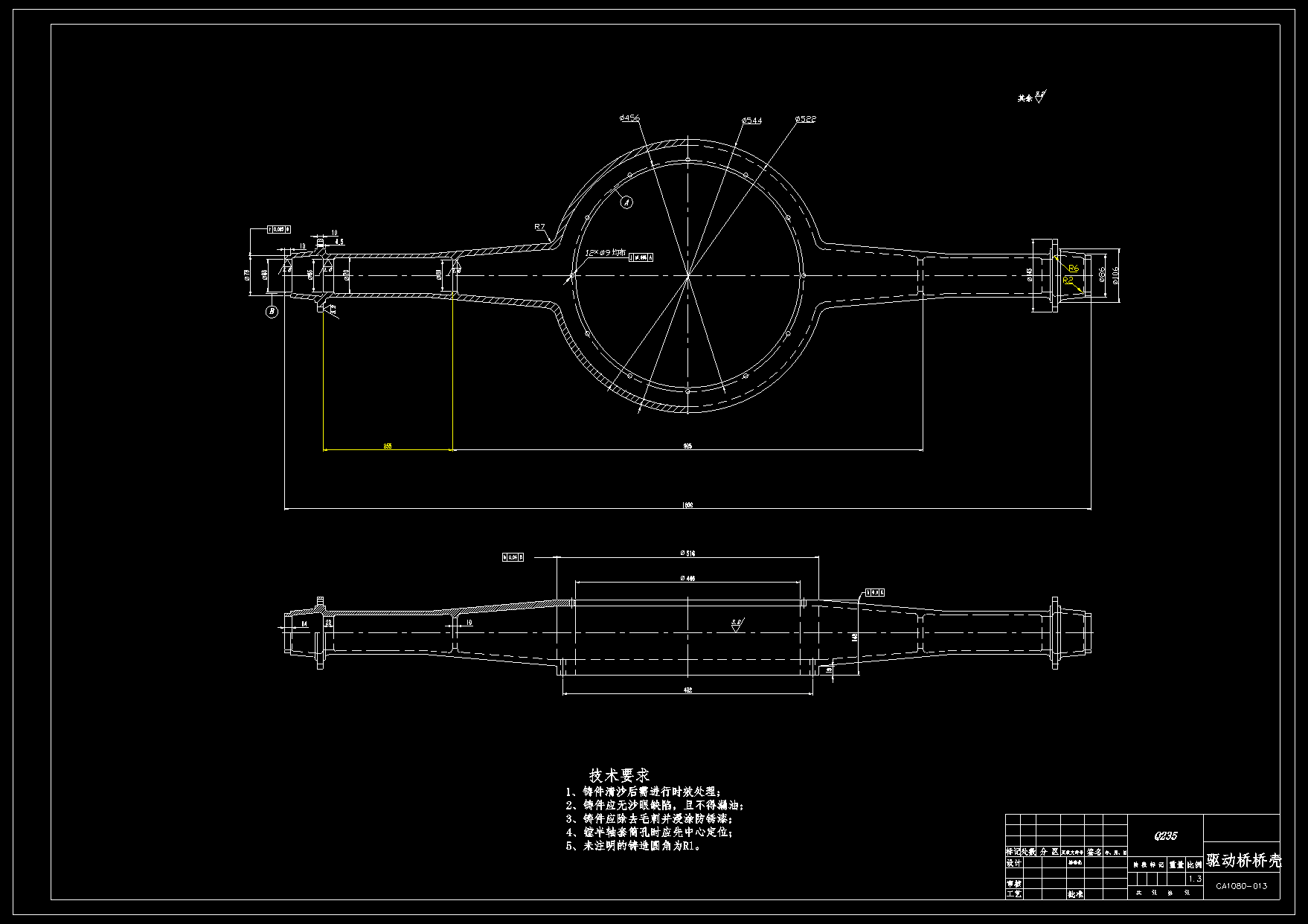

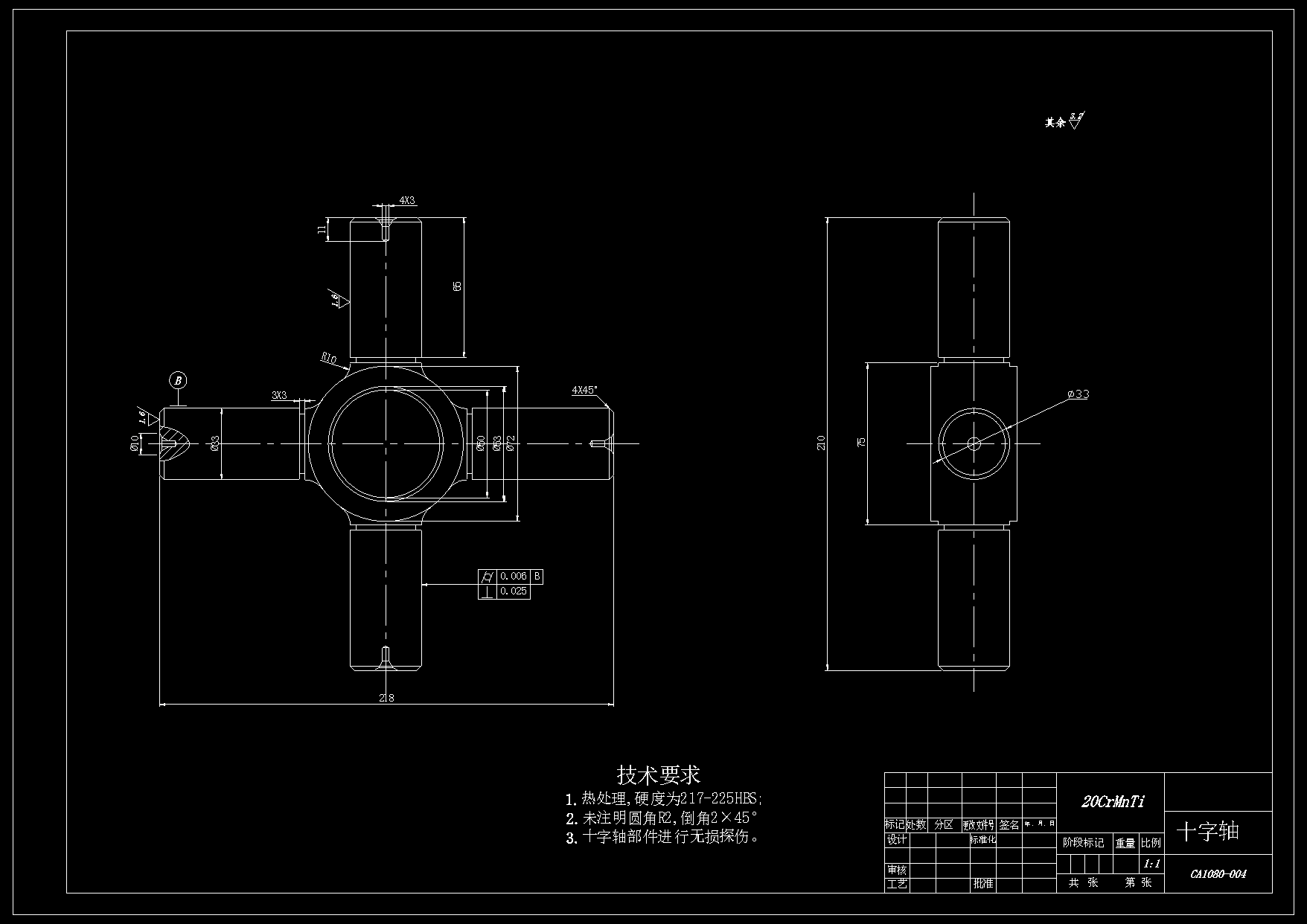

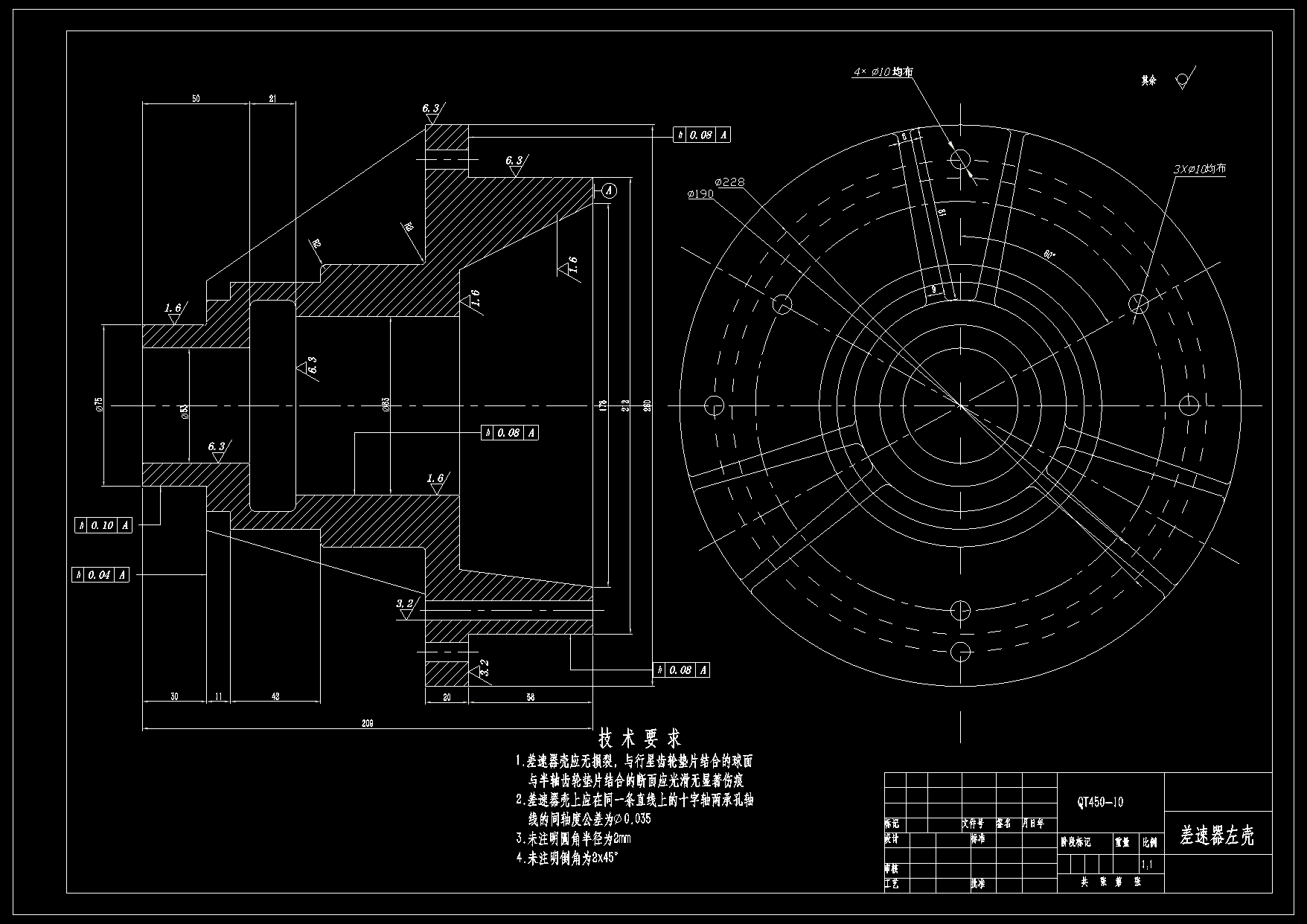

CAD版本图纸，共9张

摘要

本次设计的题目是800W电动三轮车传动系统设计。配套电机为800kW的电动三轮车，车轮最大转速为50转/分，传动系统设计寿命20年，可适用于农村田间工作等恶劣工况，侧重于电动三轮车减速器及差速器的设计；电动三轮车传动系统需具备减速增力、差速转向及结构紧促可靠的特点。 驱动桥一般由主减速器、差速器、半轴及桥壳四部分组成，其基本功用是增大由传动轴或直接由变速器传来的转矩，将转矩分配给左、右车轮，并使左、右驱动车轮具有电动三轮车行驶运动学所要求的差速功能；此外，还要承受作用于路面和车架或车厢之间的铅垂力、纵向力和横向力。采用整体式驱动桥，主减速器的减速型式采用单级减速器，主减速器齿轮采用螺旋锥齿轮，差速器采用普通圆锥行星齿轮差速器，半轴采用全浮式型式，桥壳采用钢板冲压焊接式整体式桥壳。在本次设计中，主要完成了单级减速器、圆锥齿轮差速器、全浮式半轴的设计和桥壳的校核及CAD绘图等工作。

关键词：驱动桥；主减速器；差速器；半轴；桥壳；设计；校核
