N4816-废纸板打包机液压系统设计【含SW三维图】 下载积分：100　资料编号： N4816

作品包括:

Word设计说明书1份

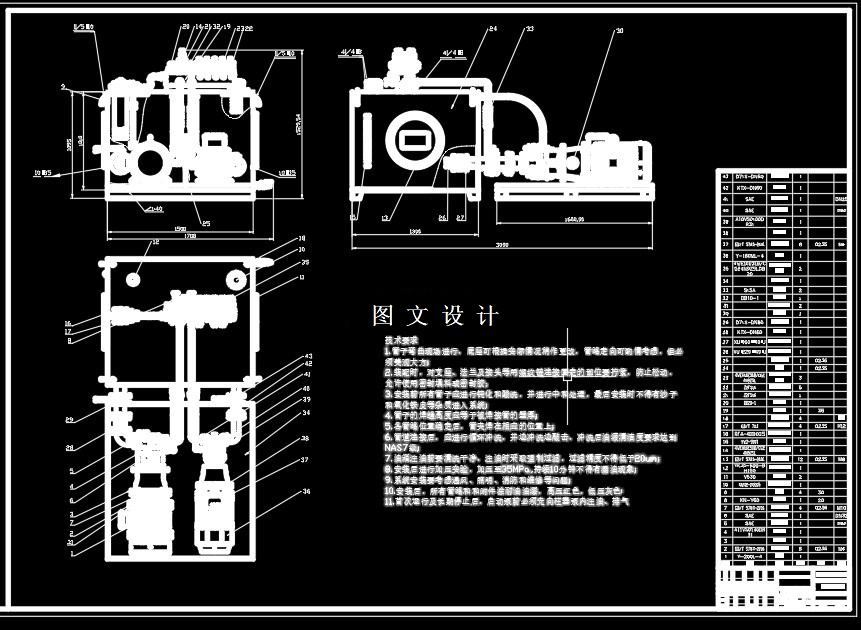

CAD版本图纸，共5张

SW三维图一套

摘要

该液压系统由于压力出现两个量程16Mpa，和7Mpa，所以由两个电机油泵提供动力，有五个液压油缸和一个马达组成，分别为： 压紧油缸、穿丝油缸、绞丝用叶片马达、剪切油缸、推出油缸和推入油缸。其工作过程：首先电机启动带动泵工作，压紧油缸工作，活塞杆伸出对废纸板进行压紧，保持一定时间后，活塞杆退回松开废纸板， 随后穿丝油缸开始工作，进行穿丝，穿丝到位后，绞丝叶片泵进行绞丝，当达到要求的圈数以后，绞丝马达停止工作，剪切油缸进行剪切；然后推出油缸将打包好的废纸板推出压紧箱，最后当推出油缸活塞杆将压紧的废纸板推到设定位置时，行程开关打开，推入油箱活塞杆伸出将废纸板推入堆放处，完成一次循环。 1713672
