N4861-滚动轴承接触角测量仪设计【含SW三维图】 下载积分：70　资料编号： N4861

作品包括:

Word设计说明书1份，共29页

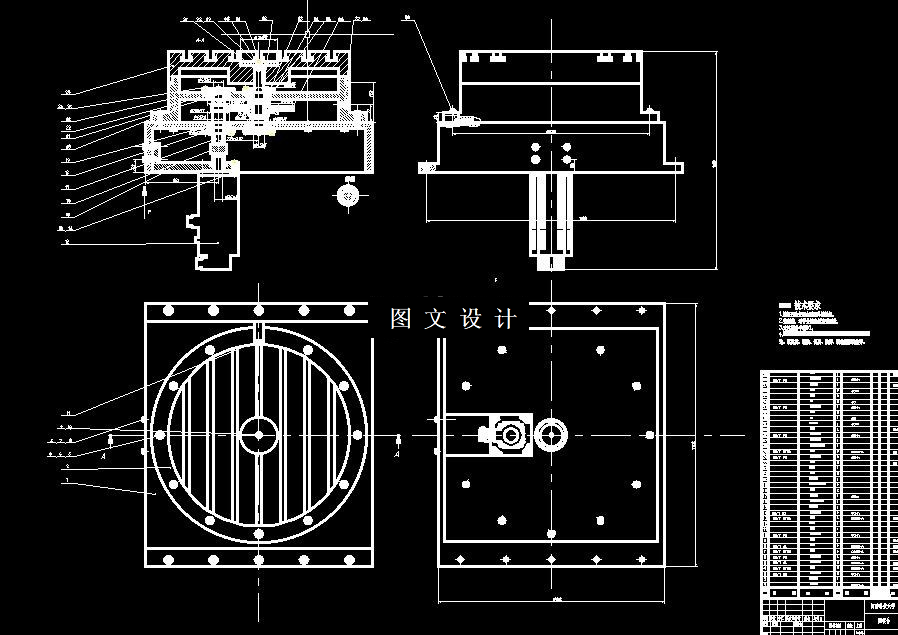

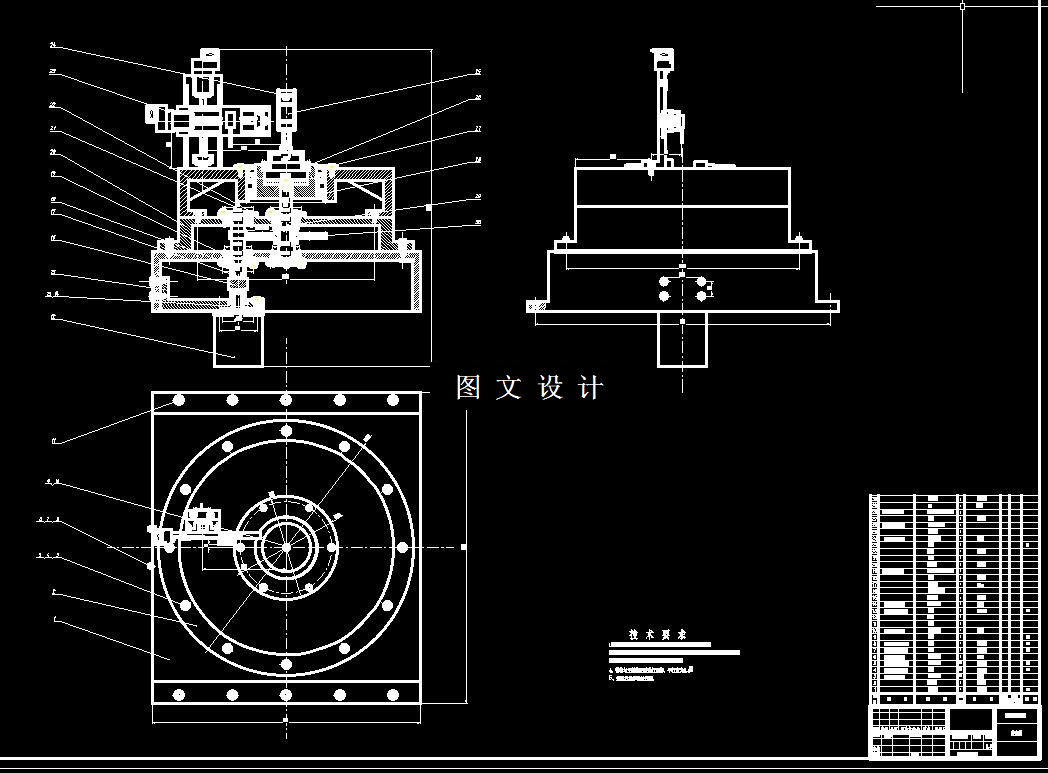

CAD版本图纸，共9张

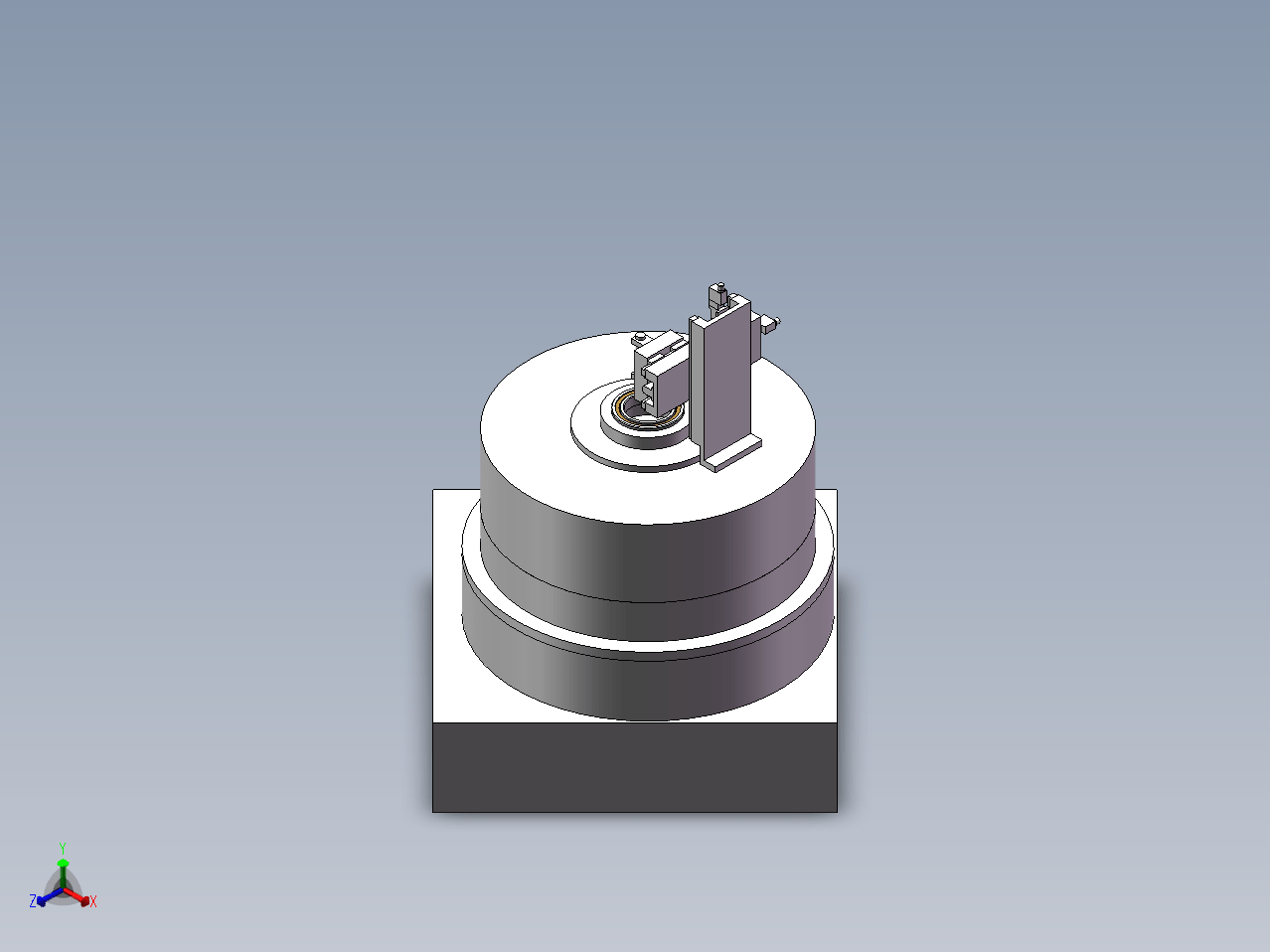

SW三维图一套

摘要

滚动轴承在工业中的重要性十分突出，能够实现精确的机械部件定位，确保设备运行的稳定性和精度。这对于需要高精度和高稳定性的工业设备，滚动轴承通过滚动而非滑动来减少摩擦，这显著降低了机器部件之间的磨损，提高了设备的使用寿命和可靠性。滚动元件（如滚珠或滚柱）在内外圈之间滚动，摩擦系数低，从而减少了能量损耗，如机床和精密仪器，尤为重要。不同类型的滚动轴承，如深沟球轴承、圆柱滚子轴承和圆锥滚子轴承，分别适用于不同的载荷和应用条件，提供了广泛的选择以满足工业需求。 文中阐述了滚动轴承接触角测量仪的结构和工作原理，在总体方案的基础上实现了对测量机构的系统的设计，包括主传动系统、电机、测量仪工作台系统设计，其中被测轴承被固定在测量台中央，通过电机驱动回转工作台，带动轴承旋转，模拟实际运行过程中轴承的转速，同时顶部设置有加载液压缸，通过对轴承施加垂向载荷，来判断接触角变化，最后对测量器探头进给机构进行设计，利用绘图软件绘制了整体装配图和传动机构的各部分零件图
