N4869-减速器后盖钻孔及多轴箱设计【含SW三维图】 下载积分：70　资料编号： N4869

作品包括:

Word设计说明书1份

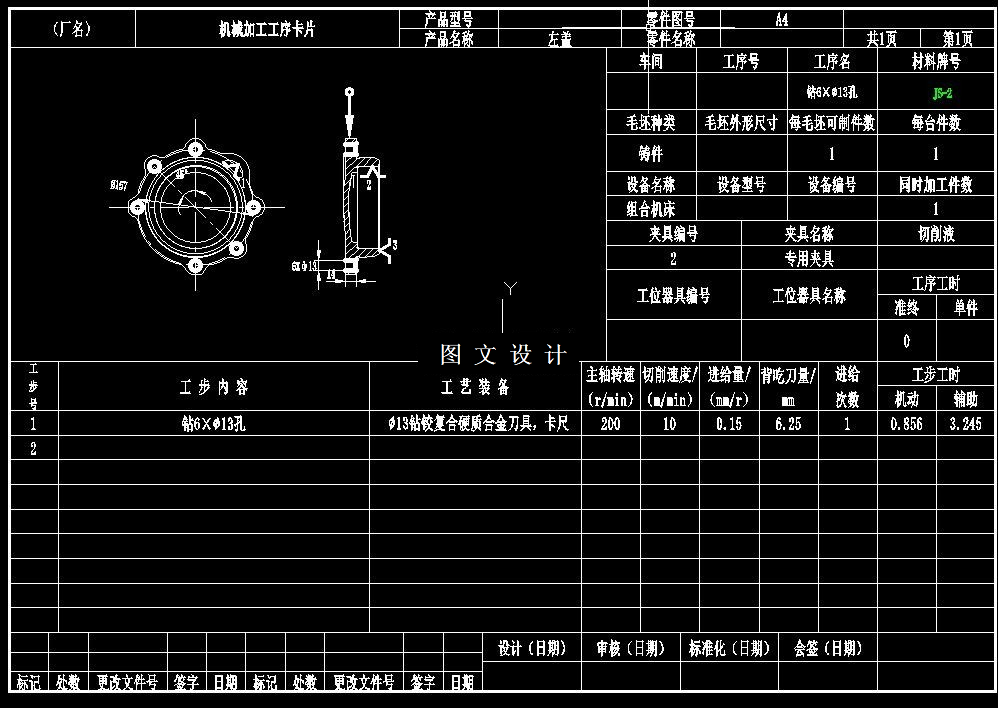

CAD版本图纸，共7张

SW三维图一套

摘要

组合机床是一种能够完成多种加工操作的机床。它结合了不同种类的加工功能，如铣削、钻削、镗削、切割等，通常是通过在同一台机床上安装多个工作头或工具，或者通过工具切换系统来实现。本组合机床是减速器外壳左盖钻孔组合机床，在完成 “三图一卡”的基础上，主要完成组合机床的设计。在设计过程中借鉴了国内外一些现有的组合机床设计资料，还参考了一些与本课题相关的文献资料。 设计的主要内容为组合机床和三图一卡设计。首先对减速器外壳左盖的工艺方案进行制定，对加工要求进行分析；确定了机床切削用量和轴的切削力，扭矩等参数；随后对三图一卡进行计算分析，确定的机床尺寸图，加工示意图，生产率计算卡等，最后对都多轴箱传动系统进行计算校核，确定了各个轴的位置和尺寸
