N4897-液压硬管绕线系统设计【含SW三维图】 下载积分：50　资料编号： N4897

作品包括:

Word设计说明书1份，共54页

CAD版本图纸，共8张

SW三维图一套

仿真动画视频一份

摘要

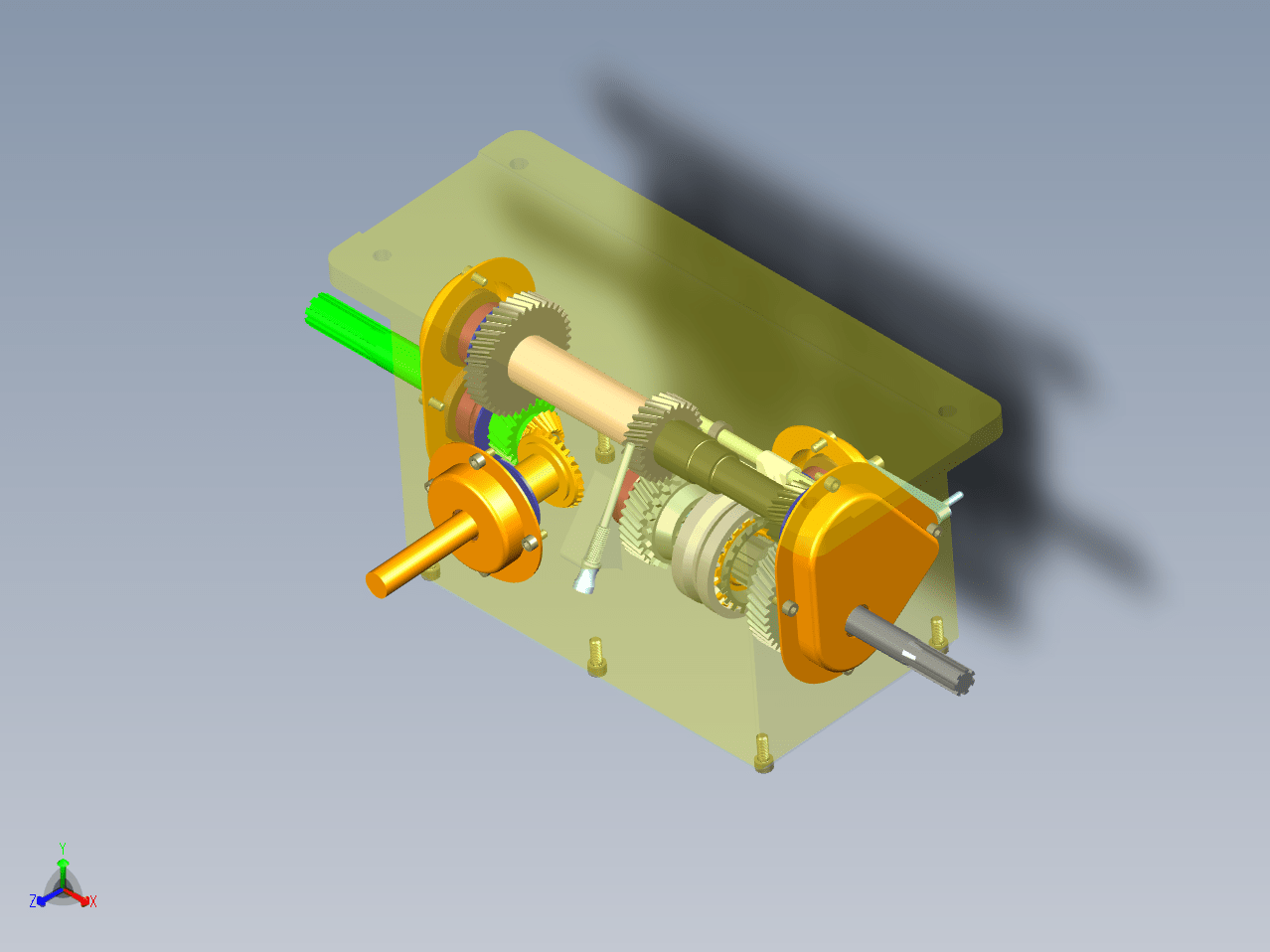

本文研究设计液压硬管绕线系统，主要由四部分组成：绕线机设计，液压传动系统设计，排线机设计，减速箱设计。硬管材质为铜管，目前国内的铜管绕线机应用少，对这方面的研究很少很少。绕线机主要设计了绕线盘，传动轴，轴承座，工作台。液压传动系统设计：初步拟定液压原理图，根据拉力和所需要的扭矩选取液压马达，再计算泵，选取泵，选取其它液压元件和非标元件。排线机设计主要是设计导线机构，其它参考了电线排线机。减速箱设计主要参考机械设计手册进行轴齿轮箱体设计。
